Ziegeldach Set für Solarmodule | verschiedene Größen

https://sale.odoo.com//web/image/product.template/676/image_1920?unique=704f86e
(4 Rezensionen)

Lieferzeit: 14 Tage

49,99 € 49.99 EUR 49,99 €  zzgl. Versand inkl. MwSt.

49,99 €  zzgl. Versand inkl. MwSt.

Nicht zum Verkauf verfügbar

  • Farbe
  • Anzahl Reihen
  • Anzahl Solarmodule pro Reihe

Diese Kombination existiert nicht.

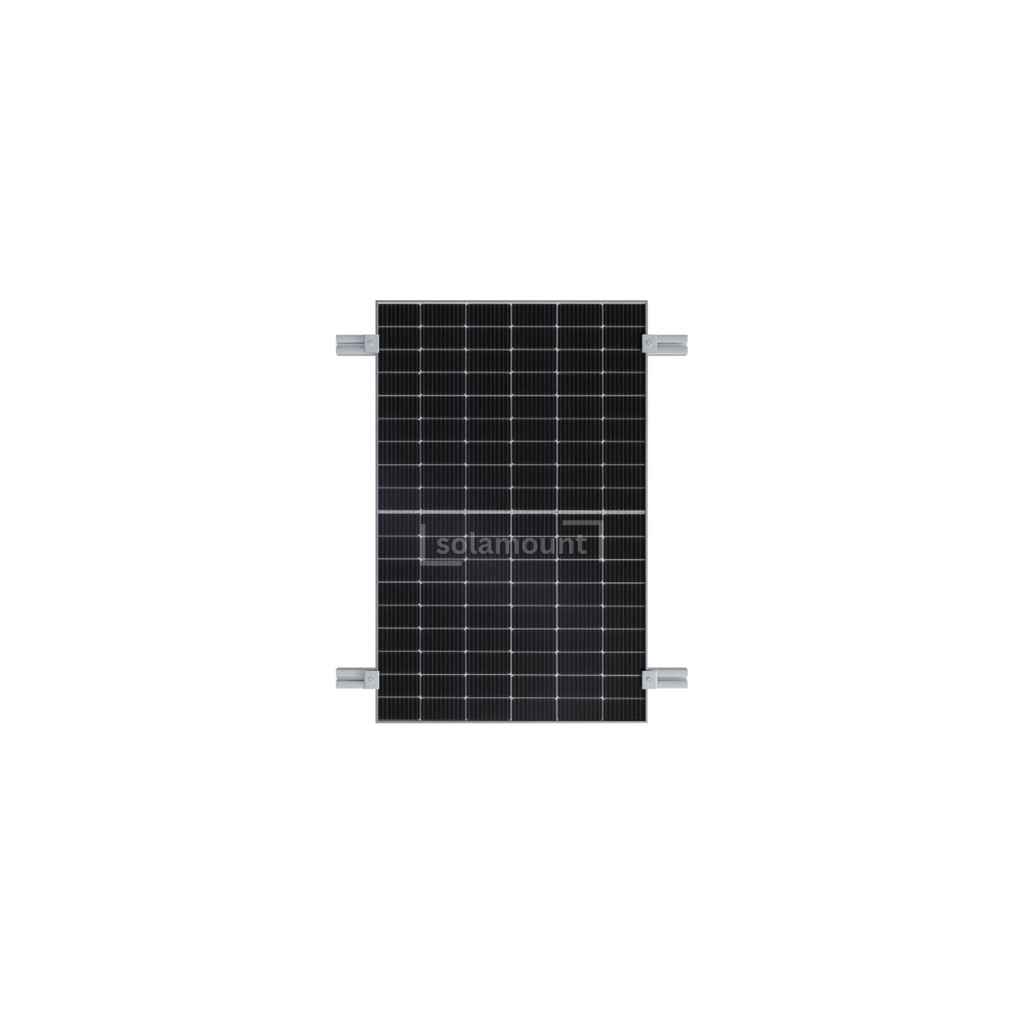

Finden Sie die passende Solarmodul Halterung für Ihr Ziegeldach als Set

Bestandteile des Sets:

Wählen Sie die Reihen und die Anzahl der Solarmodule aus, die Sie auf Ihrem Ziegeldach anbringen möchten. Das Set stellt Ihnen automatisch die nötigen Bestandteile zusammen. Die Sets basieren auf folgenden Grundbestandteilen:

  • Dachhaken
  • Aluschienen (1,28m und oder 2,4m)
  • Innenverbinder
  • End- und Mittelklemmen
  • Aluschienenkappe

Je nach Größe der Anlage werden die Bestandteile unterschiedlich zusammengesetzt. Die Klemmen und Aluschienen sind jeweils in Silber oder Schwarz verfügbar. Hier können Sie individuell entscheiden.

Bestandteile des Ziegeldach Sets

Für alle Modulmaße mit einer Rahmenhöhe von 30mm geeignet

Das Set ist für Solarmodulen mit Standardmaßen ausgelegt. Das Standardmaß für Solarmodule in Deutschland liegt bei 1722x1134x30mm. Teilweise können die Maße leicht abweichen, beispielsweise 1762x1134x30mm. Die Größe der Solarmodule ist dabei immer unter 2qm, da in Deutschland die erlaubte Glasfläche von Solarmodulen gemäß dem DIBt kleiner als 2qm sein muss. Module mit mehr als 2qm dürfen nicht auf Dachflächen verbaut werden.

Detailierte Informationen zu den Bestandteilen

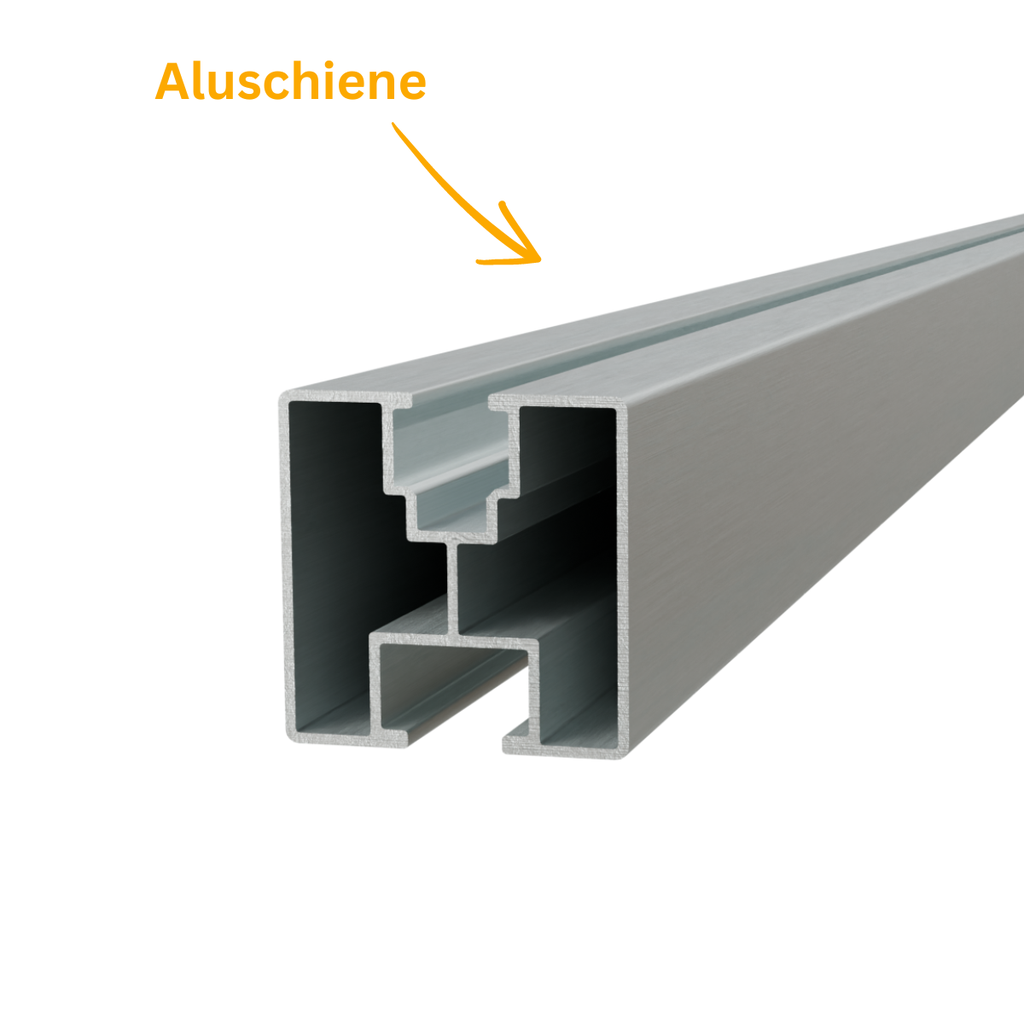

Aluschiene

Maße: 2,4m & 1,28m

Material: AL6005-T5 (Aluminium)

Farbe: Silber oder Schwarz



Dachhaken

Maße: 115mm

Material: SUS304 (Edelstahl)

Farbe: Silber


Mittelklemme

Maße: Rahmenhöhen von max. 30mm

Material: AL6005-T5 (Aluminium)

Schraube: SUS304 (Edelstahl)

Farbe: Silber oder Schwarz



Produkt

Aluschiene

Dachhaken

Mittelklemme

Endklemme

Innenverbinder

Maße

2,4m & 1,28m

115mm







Material

AL6005-T5 (Aluminium)

SUS304 (Edelstahl)

AL6005-T5 (Aluminium)

Schraube: SUS304 (Edelstahl)

AL6005-T5 (Aluminium)

Schraube: SUS304 (Edelstahl)

AL6005-T5 (Aluminium)

Schraube: SUS304 (Edelstahl)

Farbe

Silber oder Schwarz

Silber

Silber oder Schwarz

Silber oder Schwarz

Silber

Video

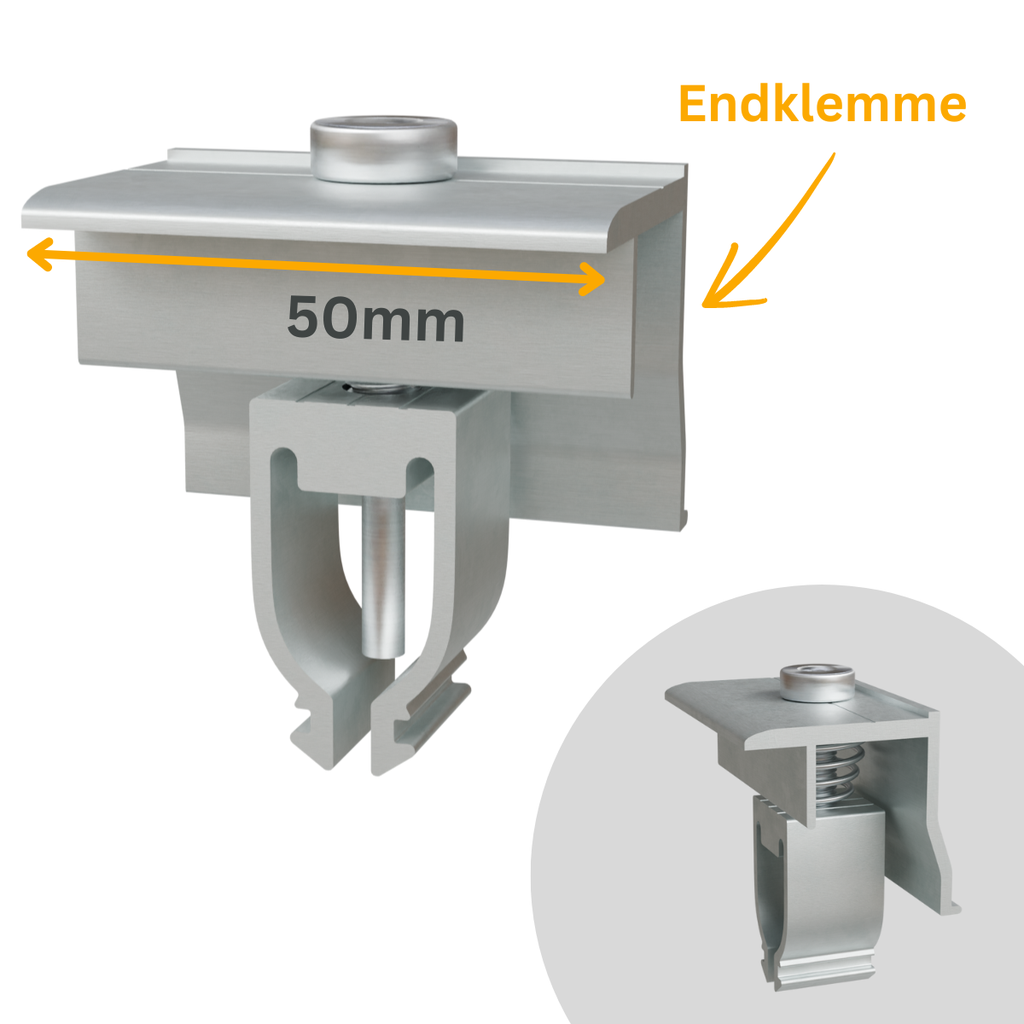

Endklemme

Maße: Rahmenhöhen von max. 30mm

Material: AL6005-T5 (Aluminium)

Schraube: SUS304 (Edelstahl)

Farbe: Silber oder Schwarz


Innenverbinder

Material: AL6005-T5 (Aluminium)

Schraube: SUS304 (Edelstahl)

Farbe: Silber
