Système de montage PV pour toiture métallique

Oui. Le vissage se fait toujours sur la nervure haute (le « sommet » du profil). Comme l'eau de pluie s'écoule par les nervures basses (les « creux »), les vis ne se retrouvent jamais dans l'eau stagnante. Nous utilisons en outre des vis spéciales pour tôle mince avec rondelles d'étanchéité EPDM prémontées, qui scellent le trou sous pression. Nos rails courts sont par ailleurs souvent munis d'une bande d'étanchéité EPDM en sous-face.

Avec une installation dans les règles de l'art : oui. Les bacs acier modernes (à partir de 0,4 mm) ou en aluminium (à partir de 0,5 mm) offrent une très grande résistance à l'arrachement pour les vis autoperceuses. La charge est répartie sur toute la surface de la tôle. Il faut simplement que la tôle elle-même soit correctement fixée à la structure porteuse du bâtiment.

Non. Nous livrons des vis autoperceuses et autotaraudeuses. Elles percent elles-mêmes leur trou à la bonne profondeur. Vous gagnez du temps et obtenez une fixation très solide dans la tôle, avec peu de copeaux, car la matière n'est pas enlevée mais repoussée sur le côté.

Les rails courts se montent perpendiculairement aux nervures hautes. Comme les nervures d'un bac acier vont généralement du haut vers le bas (du faîtage à l'égout), les rails sont horizontaux. Les panneaux solaires s'y fixent ensuite en format portrait.

Non. Nos rails courts sont en aluminium de qualité et les vis en inox (A2) ou en acier à revêtement spécial. Associée à la couche de séparation en EPDM, cette combinaison de matériaux empêche la corrosion galvanique entre les panneaux, le support et votre toit métallique.

Nos rails courts sont conçus pour les entraxes de nervures les plus courants. Il faut seulement que la nervure haute (la surface d'appui) soit assez large pour le rail et les vis. En règle générale, ils conviennent à tous les profils standard (p. ex. 35/207).

Le choix dépend uniquement de votre structure porteuse sous la tôle :

Vis double filetage bois : Filetage bois grossier (comparable à une vis Spax). Elle se visse directement dans les pannes ou chevrons en bois.

Vis double filetage acier : Filetage métrique fin à l'extrémité inférieure. Elle se visse dans des poutres ou pannes en acier. Un avant-trou adapté est alors indispensable.

C'est la difficulté la plus fréquente quand on monte soi-même. Le plus simple est de se repérer aux vis existantes qui fixent la tôle : elles sont forcément ancrées dans la structure porteuse. Vous pouvez aussi regarder sous la tôle depuis l'égout (la gouttière) ou mesurer l'entraxe des pannes depuis l'intérieur.

Dans le bois : Oui, nous recommandons un avant-trou avec un foret à bois plus petit (env. 0,7 fois le diamètre du filetage). Cela évite que le bois se fende et facilite un vissage bien droit.

Dans le métal : Oui, un avant-trou dans la poutre en acier est indispensable pour que le filetage métrique de la vis puisse accrocher.

Nos vis double filetage sont équipées d'un joint EPDM de qualité et d'une rondelle en inox. Au vissage, le joint est fermement plaqué sur la tôle (généralement sur la nervure haute) et referme le trou durablement contre l'humidité et les intempéries.

Oui, sur les toits en panneaux sandwich, la vis double filetage est souvent la seule solution sûre. Les parements des panneaux sandwich étant très fins, un rail court n'offre souvent pas assez de tenue. La vis double filetage transmet directement les charges de l'installation solaire à la structure porteuse sous les panneaux.

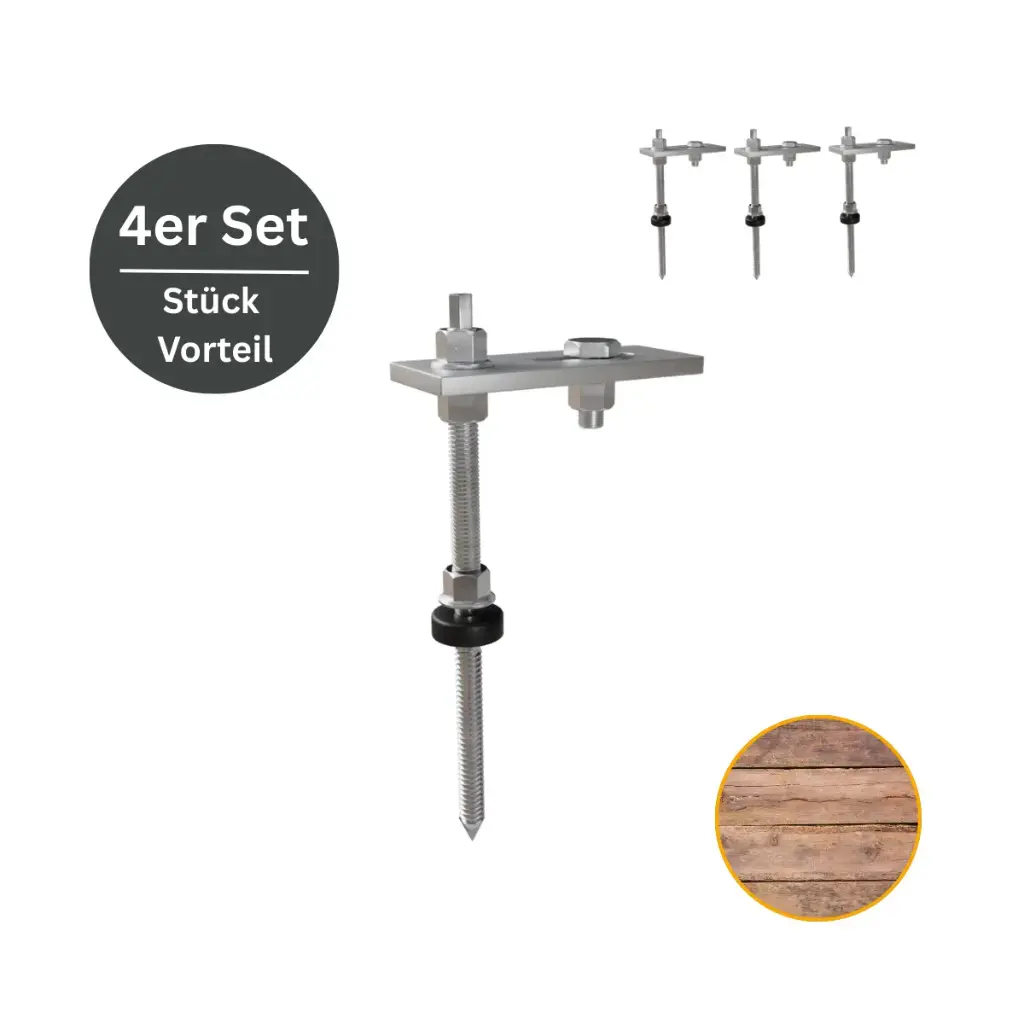

Chaque vis double filetage dispose en partie haute de trois écrous et d'une plaque de montage (adaptateur en L). L'adaptateur est bloqué entre les deux écrous supérieurs ; le rail en aluminium (profil en H) s'y visse ensuite latéralement. En réglant la hauteur sur le filetage, vous compensez en plus parfaitement les petites irrégularités du toit.
