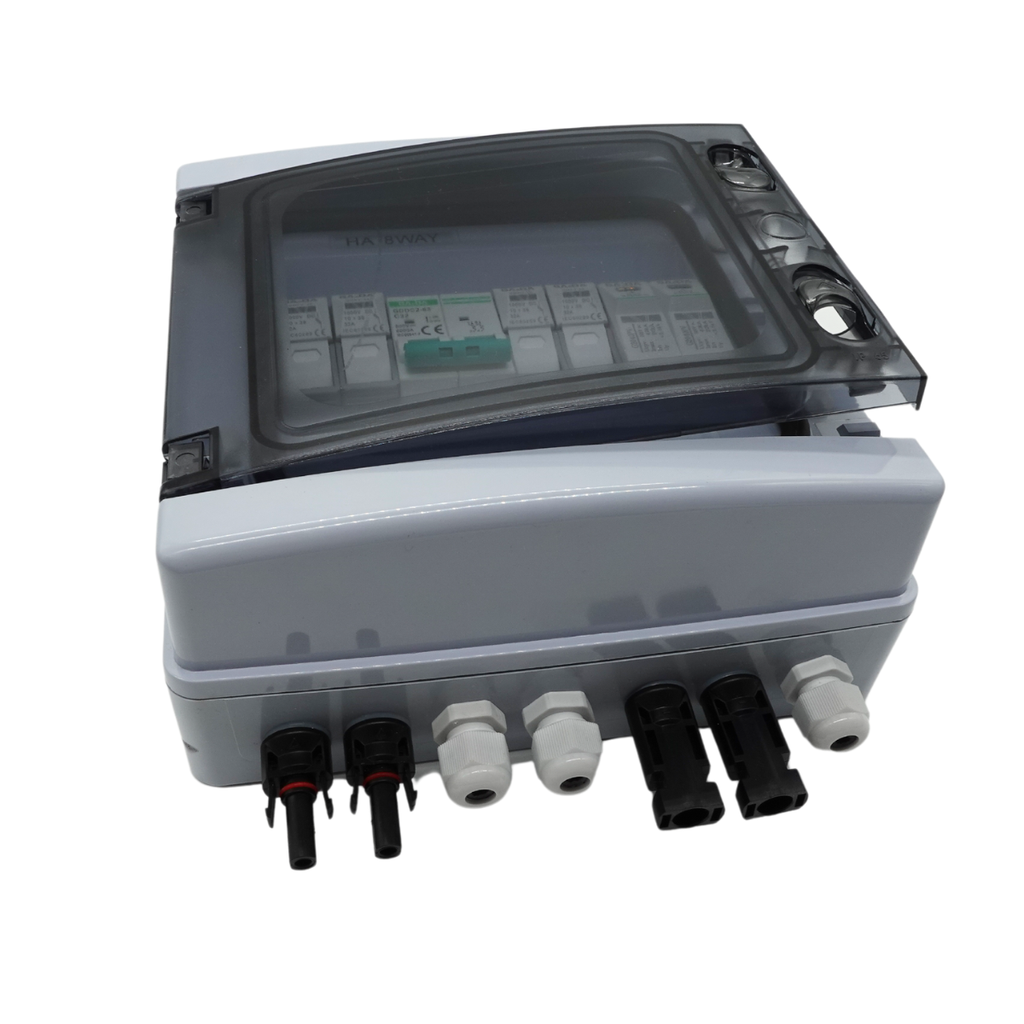

PV DC-combiner / DC-verzamelbox
De GDS-PV2/1 DC-combiner is geschikt voor omvormers met (maximale ingangsspanning DC500V), 2 PV-ingangskanalen, 1 uitgangskanaal en een enkelvoudige MPPT-omvormer. De behuizing bestaat uit PVC-C-engineeringmaterialen, getest op brandbestendigheid, temperatuurstijging, slagvastheid, anti-UV en oliebestendigheid. Beschermingsklasse IP65.
Productinformatie:
Elektrische parameters
- Maximale gelijkspanning van het systeem: 500V DC
- Maximale ingangsstroom per string: 15A
- Maximaal aantal ingangsstrings: 2
- Maximale stroom van de uitgangsschakelaar: 20/32A
- Aantal MPPT-omvormers: 1
- Aantal uitgangsstrengen: 1
Bliksembeveiliging
- SPD volgens EN61643-11/IEC 61643-11: Type2/Klasse II
- Type: G2040PV/500-2P
- Max. PV-spanning (d.c.) (Ucpv): 500V DC
- Nominale afleidstroom (8/20 μs) (ln): 20kA
- Max. afleidstroom (8/20 μs) (lmax): 40kA
- Beschermingsniveau spanning (Up): <2.5kV
- Polen: 2P
Systeem
- Beschermingsgraad: IP65
- Uitgang schakelbaar: DC-MCB (bedrijfsklaar)/DC-scheidingsschakelaar (standaard)
- Waterdichte connector: PG/MC4
- PV DC-zekering: standaard
- Bewakingsmodule: optioneel
- Blokkeerdiode: optioneel
- Materiaal van de behuizing: PVC / staal
- Montagewijze: wandmontage
- Bedrijfstemperatuur: -25°C ... + 55°C
- Maximale hoogte boven zeeniveau: 2000m
- Toegestane relatieve luchtvochtigheid: 0-95%, geen condensatie
Meer voordelen
Hoge betrouwbaarheid
- Met DC-zekering
- Met DC-overspanningsbeveiliging
- Met DC-lastscheidingsschakelaar
Groot aanpassingsvermogen
IP65-design, waterdicht, stofdicht en bestand tegen ultraviolet licht. Streng getest bij hoge en lage temperaturen, breed inzetbaar. Eenvoudige installatie, vereenvoudigde systeemopbouw, comfortabele bedrading. De behuizing bestaat uit koudgewalst staal en andere metalen materialen.
Flexibele configuratie
Geschikt voor monokristallijne silicium zonnepanelen, polykristallijne silicium zonnepanelen en dunnefilm-zonnepanelen. De stroomsterkte van de fotovoltaïsche zekering, de installatieautomaat en de lastscheidingsschakelaar wordt aangepast.
Onderdelen
De DC-combiner verzamelbox bestaat uit verschillende losse onderdelen, die je ook afzonderlijk kunt kopen.
1. DC-zekering en zekeringhouder
3. DCMCB miniatuur-installatieautomaat
