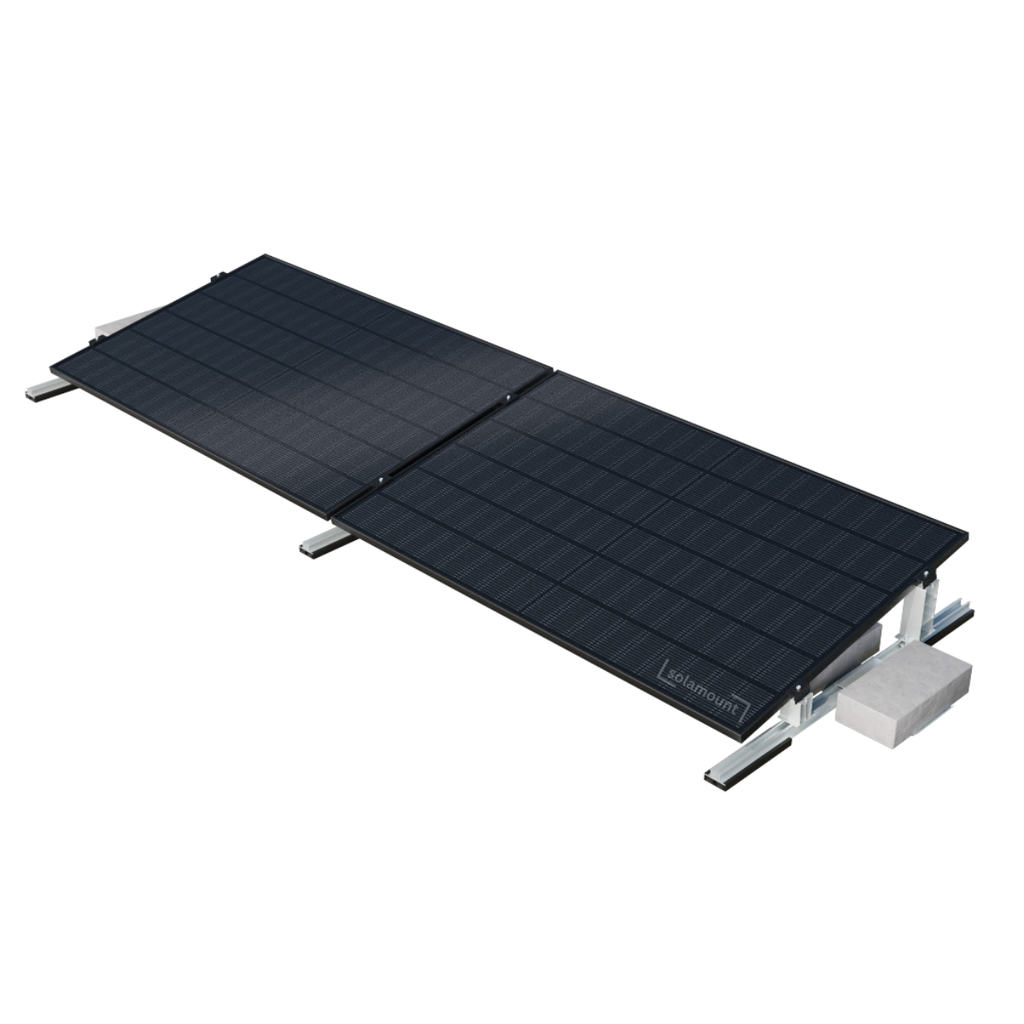

Premium plat dak beugel van aluminium en roestvrij staal
Bevestiging met gewicht
Snelle en ongecompliceerde montage
Zelf op te bouwen, zonder steiger
Oost-west of zuidopstelling
EPDM-beschermlaag voor de dakbedekking
Past bij 99% van de zonnepanelen met 400-600W
- Toepassingsvoorbeelden: plat dak, garage, grond
- Corrosiebestendige aluminiumlegering en robuust roestvrij staal
- Hoek: 10°
- Materiaal: AL6005-T5, SUS304
- Lengte zonnepaneel: < 2100 mm
- Breedte zonnepaneel: 996-1303 mm
- Hoogte zonnepaneel: 30-35 mm
- Gewicht van de beugel: 9 kg (zonder ballast)
- Windbelasting: 60 m/s
- Sneeuwbelasting: 1,4 kN/m²
- Garantie: 10 jaar
M8: 16-18 Nm
M10: 25-35 Nm
M12: 45-55 Nm
Voordelen van een hellingshoek van 10 graden
De plat dak beugel heeft een vaste helling van 10°
optimaal om de opbrengst hoog te houden en tegelijk regen en vuil te laten afstromen.
Bij een hellingshoek onder 15° is geen extra afstand tussen de rijen nodig.
Aluminium rail
Materiaal: AL6005-T5
Afmetingen: 1.260 mm
Aantal: 3 stuks
Afdichting voor de uiteinden van de aluminium rail
Materiaal: EPDM
Afmetingen: 300 mm
Aantal: 6 stuks
Verbindingsstuk tussen aluminium rails en klemmen (onder)
Materiaal: AL6005-T5 & SU304/316
Afmetingen: 70 mm
Aantal: 3 stuks
Verbindingsstuk tussen aluminium rails en klemmen (boven)
Materiaal: AL6005-T5 & SU304/316
Afmetingen: 70 mm
Aantal: 3 stuks
Eindklem (onder)
Materiaal: AL6005-T5 & SU304/316
Afmetingen: 70 mm
Aantal: 3 stuks
Eindklem (boven)
Materiaal: AL6005-T5 & SU304/316
Afmetingen: 70 mm
Aantal: 2 stuks
Middenklem
Materiaal: AL6005-T5 & SU304/316
Afmetingen: 70 mm
Aantal: 1 stuk
Ballastplaat
Kan bijvoorbeeld met zandzakken of bakstenen worden verzwaard.
Materiaal: AL6005-T5
Afmetingen: oplegvlak van het gewicht
200 mm x 200 mm per zijde
Aantal: 3 stuks
Extra bescherming voor je dak
Onze plat dak beugels zijn geoptimaliseerd voor jouw dak. Om de dakbedekking te beschermen zijn ze voorzien van EPDM-stroken.
Ballastplaten met rubberen stroken aan de onderkant → beschermt het dak
Aluminium rails met EPDM-rubbers → voorkomen schuiven en krassen
Stabiliteit verhogen en extra gewicht beperken
Extra verbindingsstuk
Meerdere beugels kunnen achter elkaar worden verbonden
Hogere stabiliteit
Minder ballast nodig
Verbindingsstuk
Extra klemmen
Meerdere beugels kunnen naast elkaar worden verbonden
Hogere stabiliteit
Minder ballast nodig
Middenklem
Extra ballastplaat
Als er bijvoorbeeld in windgebied 1 of 2 (kustgebied) meer gewicht nodig is, helpt een extra ballastplaat
Ballastplaat
Complete set: geen losse onderdelen
Kies het aantal rijen en het aantal zonnepanelen per rij:
Incl. windschot, extra verbindingsstukken & klemmen
Complete set: geen losse onderdelen
Kies het aantal rijen en het aantal zonnepanelen per rij:
Incl. windschot, extra verbindingsstukken & klemmen
