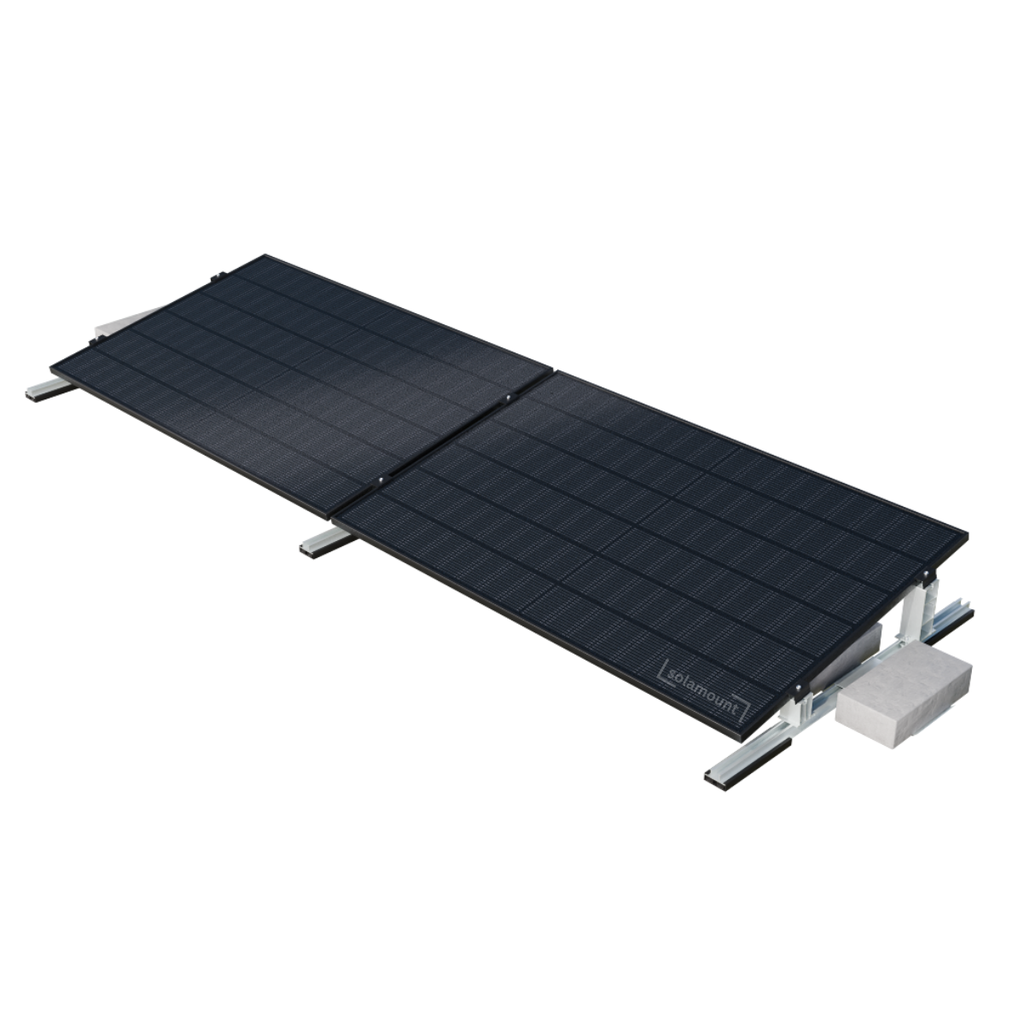

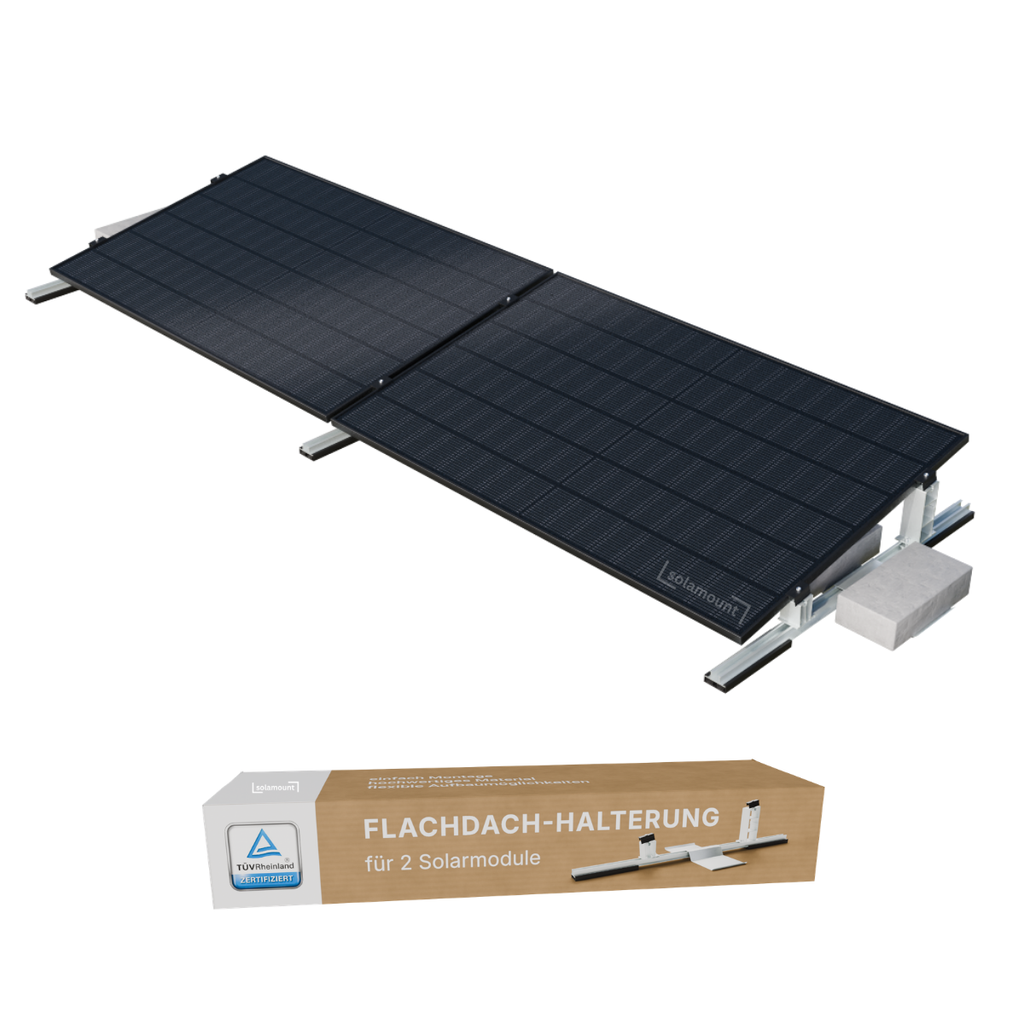

Premium Flachdach Halterung aus Aluminium und Edelstahl
Befestigung mit Gewicht
Schnelle und unkomplizierte Montage
In Selbstaufbau möglich ohne Gerüst
Ost-West oder Süd-Ausrichtung
EPDM-Schutzschicht für Dachhaut

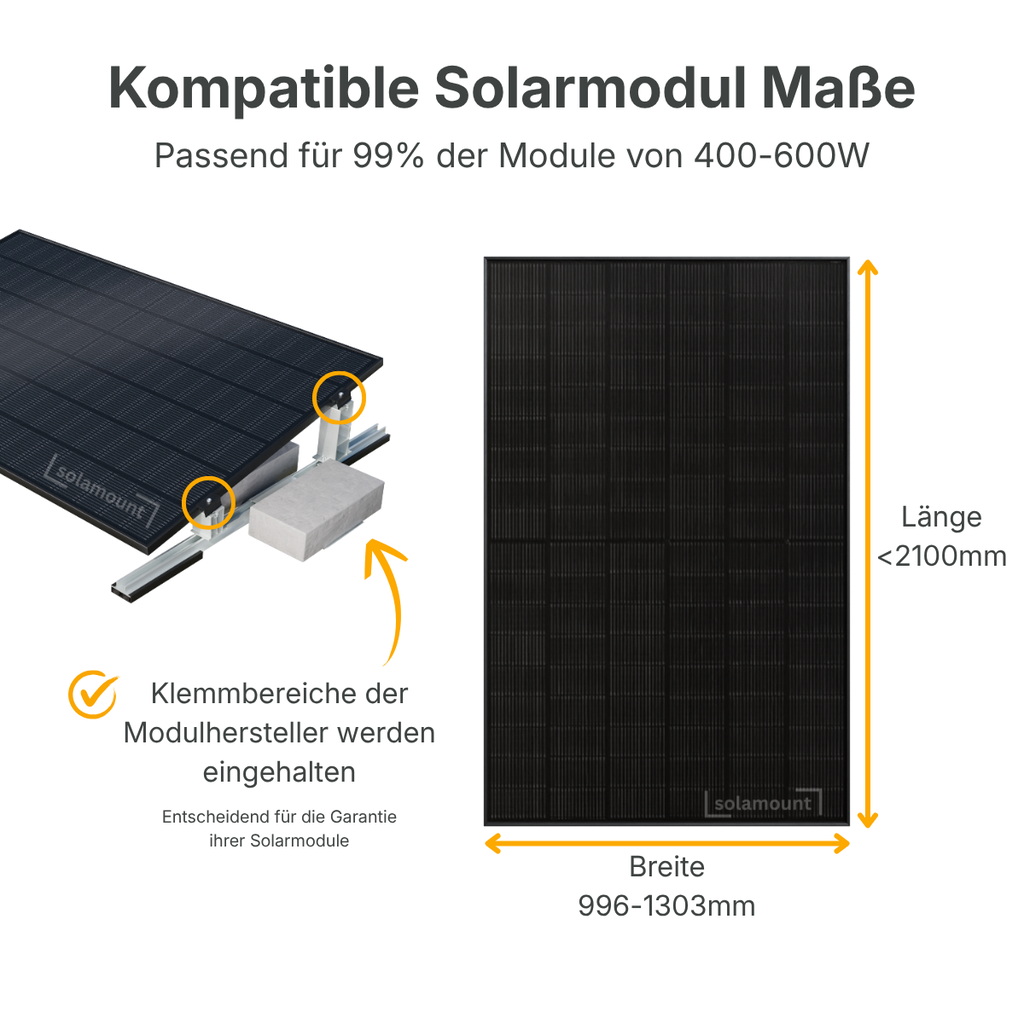

Passt für 99% der Solarmodule mit 400-600W

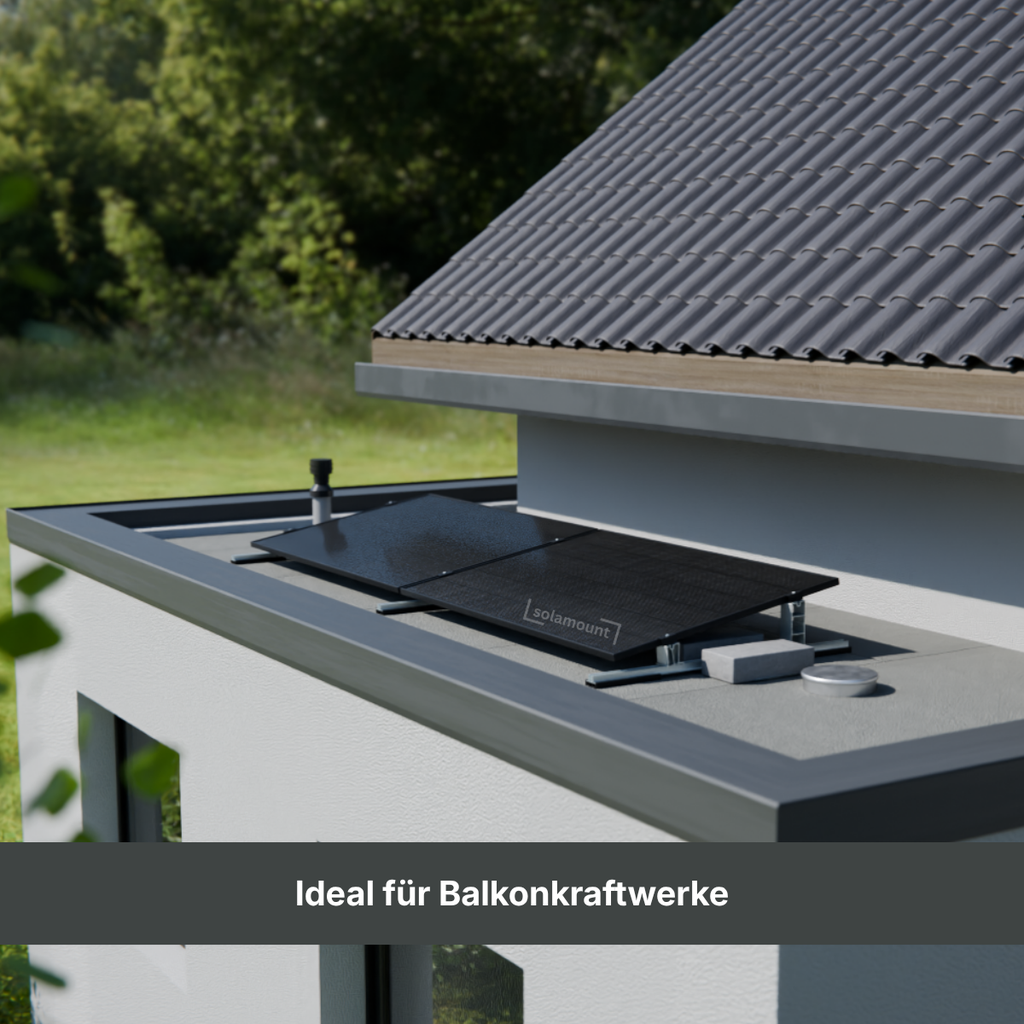

- Anwendungsbeispiele: Flachdach, Garage, Boden
- Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl

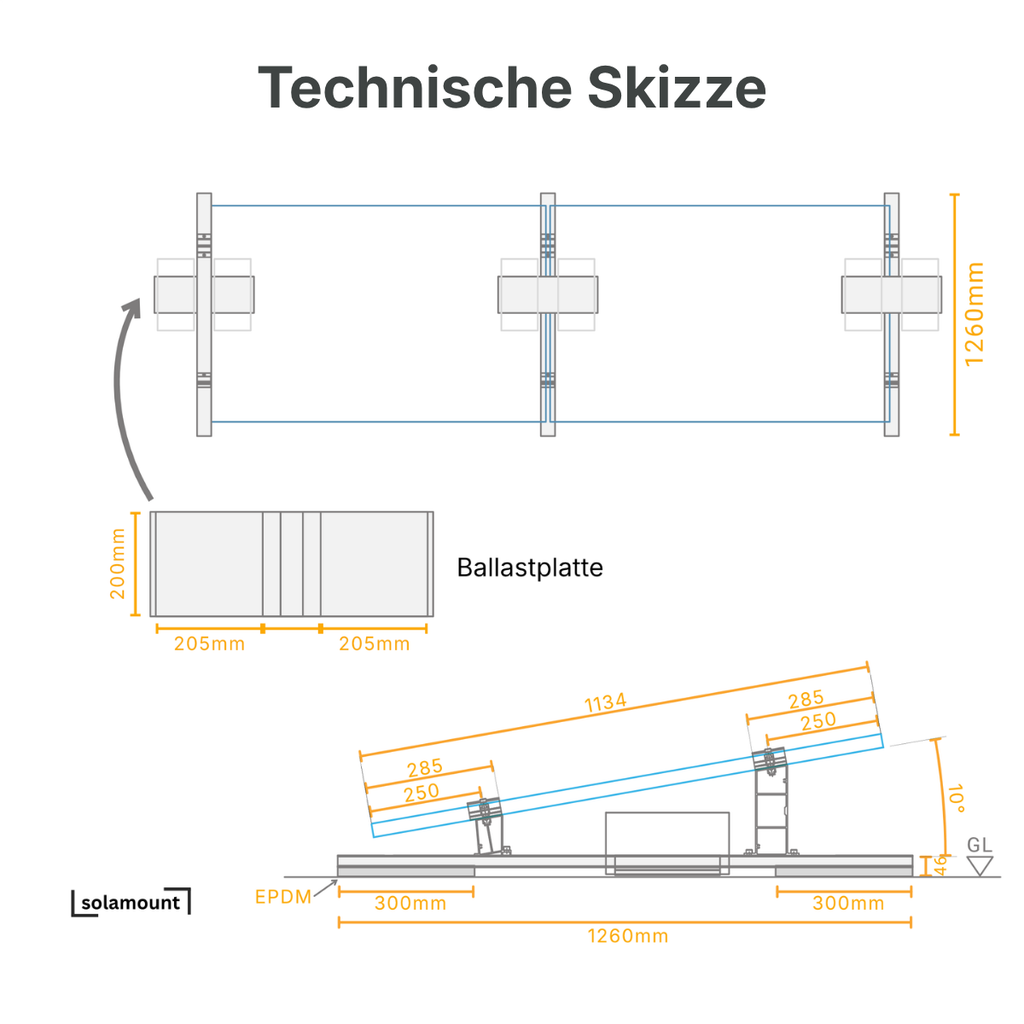

- Winkel: 10°
- Material: AL6005-T5, SUS304
- Länge Solarmodul: < 2100 mm
- Breite Solarmodul: 996-1303 mm
- Höhe Solarmodul: 30-35 mm
- Gewicht der Halterung: 9 kg (ohne Ballast)
- Windlast: 60 m/s
- Schneelast: 1.4 kN/m²
- Garantie: 10 Jahre
M8: 16-18 Nm
M10: 25-35Nm
M12: 45-55Nm
Vorteile Neigungswinkel von 10 Grad
Die Flachdachhalterung hat eine feste Neigung von 10°
optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.
Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.

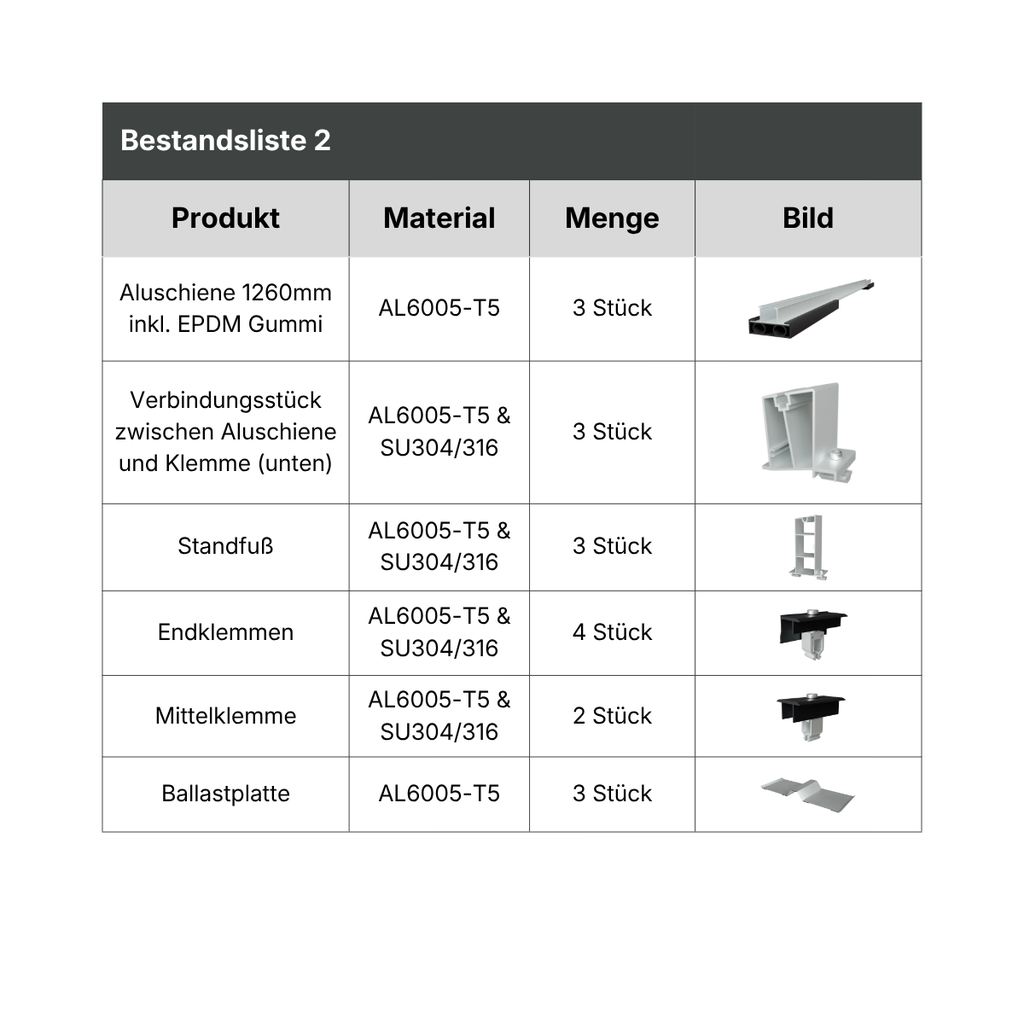

Aluschiene
Material: AL6005-T5
Maße: 1.260 mm
Menge: 3 Stück
Dichtung für die Enden der Aluschiene
Material: EPDM
Maße: 300 mm
Menge: 6 Stück
Verbindungsstück zwischen Aluschienen und Klemmen (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 3 Stück
Verbindungsstück zwischen Aluschienen und Klemmen (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 3 Stück
Endklemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 3 Stück
Endklemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Mittelklemme
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 1 Stück
Ballastplatte
Kann beispielsweise mit Sandsäcken oder Ziegelsteinen beschwert werden.
Material: AL6005-T5
Maße: Auflagefläche des Gewichts
200 mm x 200 mm pro Seite
Menge: 3 Stück

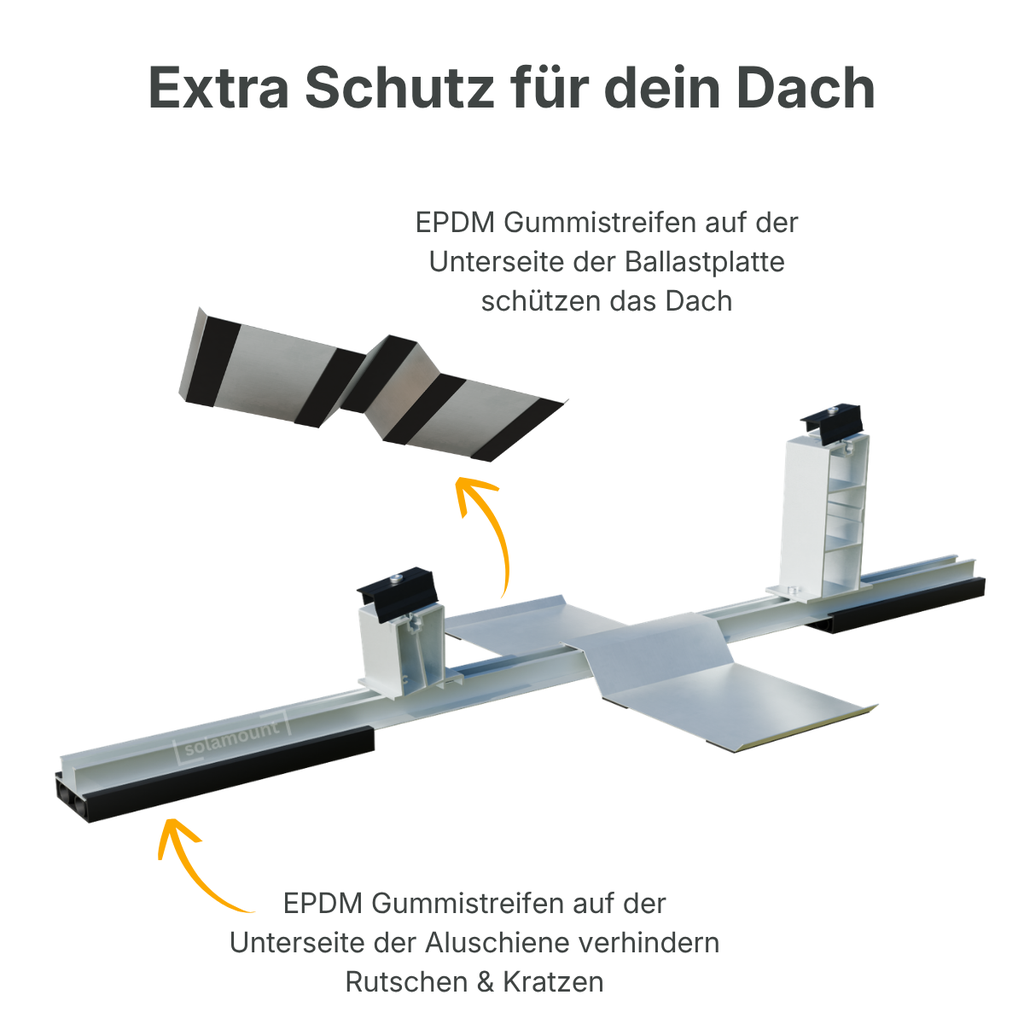

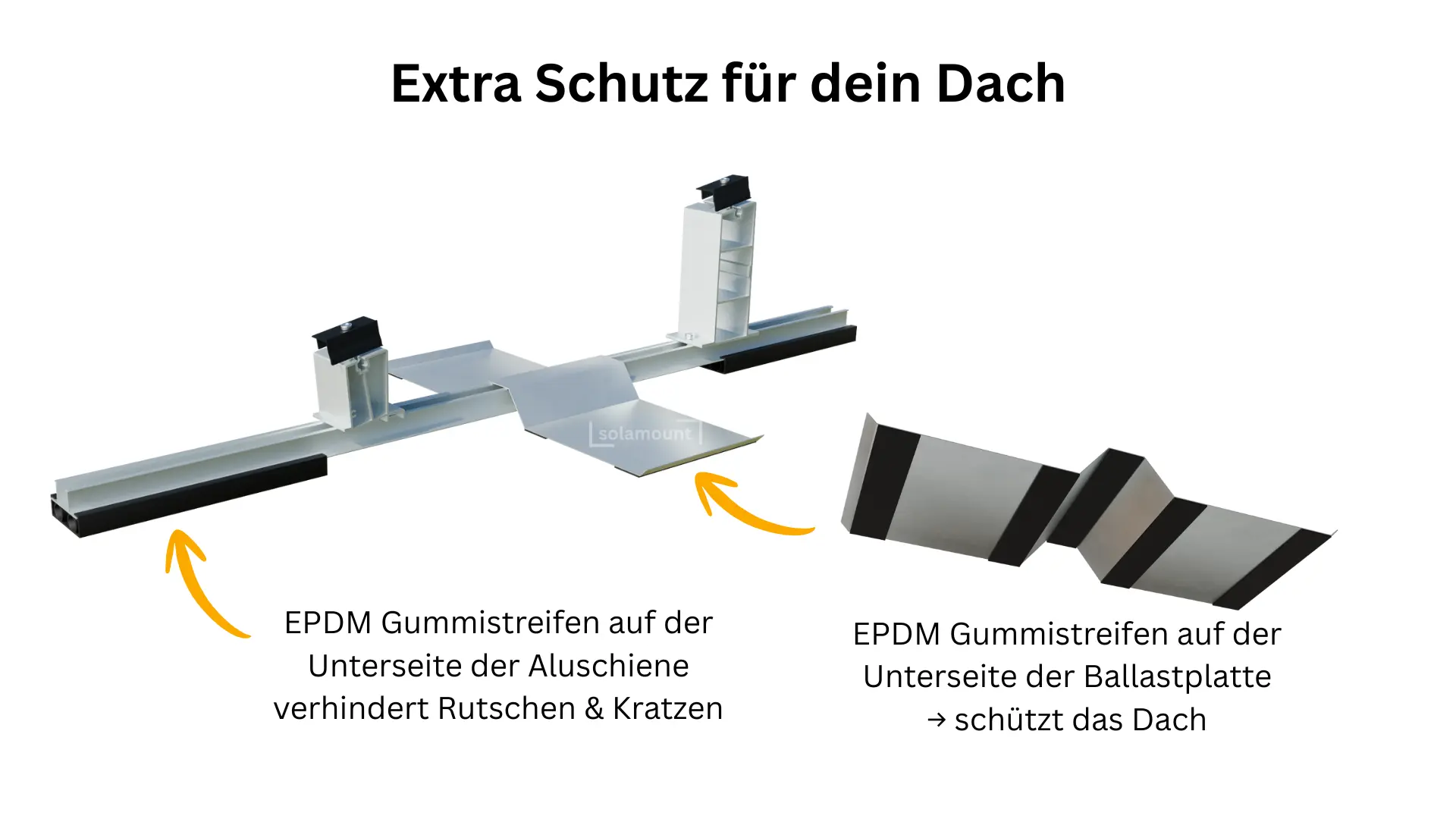

Extra Schutz für dein Dach
Unsere Flachdach Halterungen sind für dein Dach optimiert. Um die Dachhaut zu schützen sind sie mit EPDM Streifen versehen.
Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach
Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratzen
Stabilität erhöhen und Zusatz Gewicht reduzieren

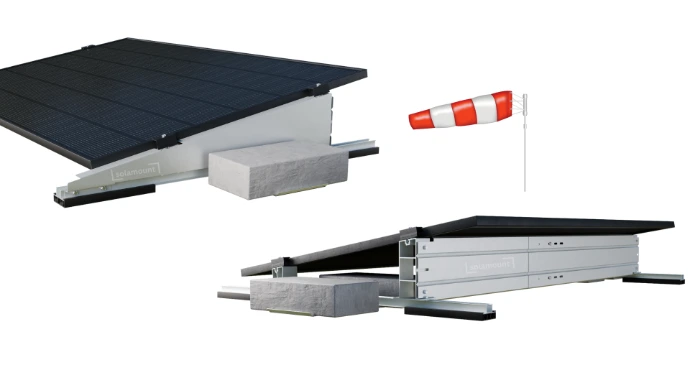

Zusätzlicher Windschutz
Höhere Stabilität
Weniger Ballast nötig
Windschutz seitlich
Windschutz hinten
Zusätzlicher Verbinder
Mehrere Halterungen können hintereinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig

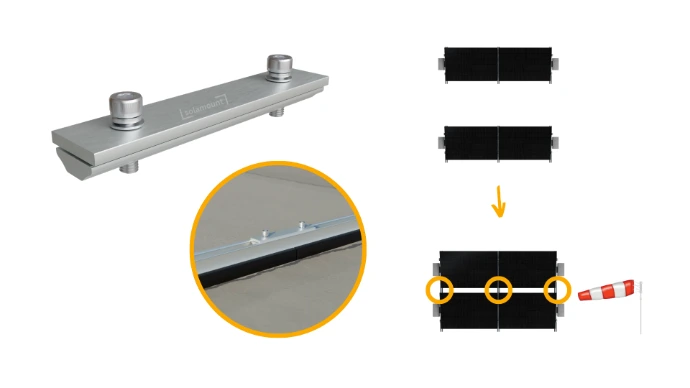

Verbindungsstück

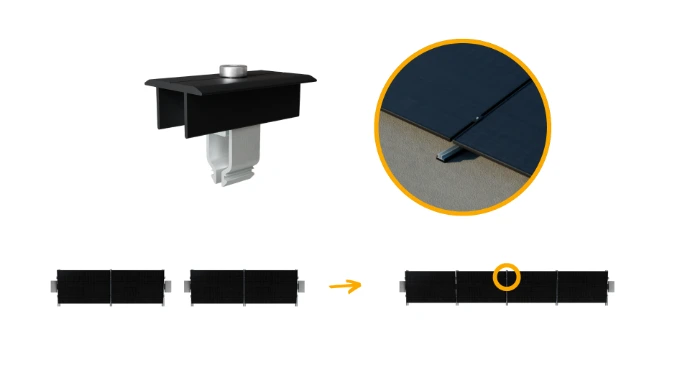

Zusätzliche Klemmen
Mehrere Halterungen können nebeneinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Mittelklemme
Zusätzliche Ballastplatte

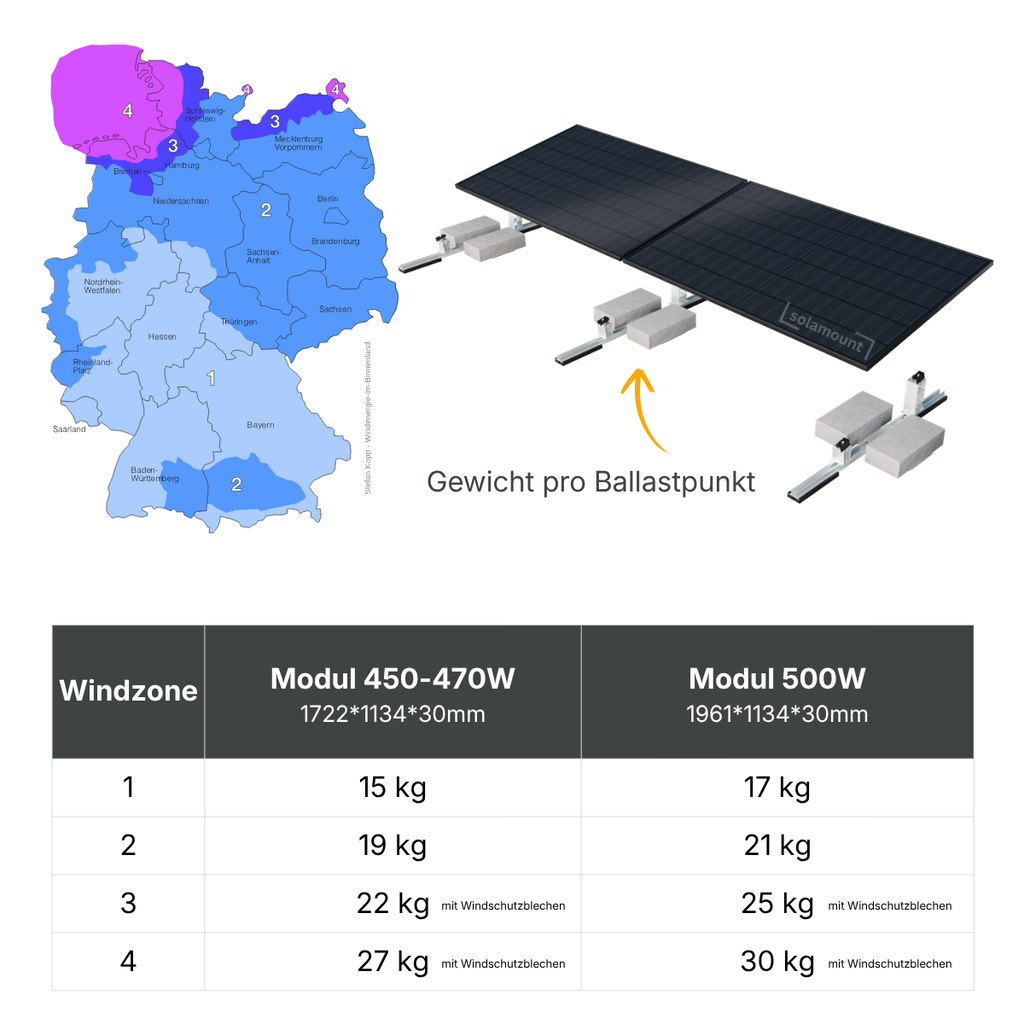

Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen
Ballastplatte
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe auswählen:
Inkl. Windschutz, zusätzliche Verbinder & Klemmen
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe auswählen:
Inkl. Windschutz, zusätzliche Verbinder & Klemmen
