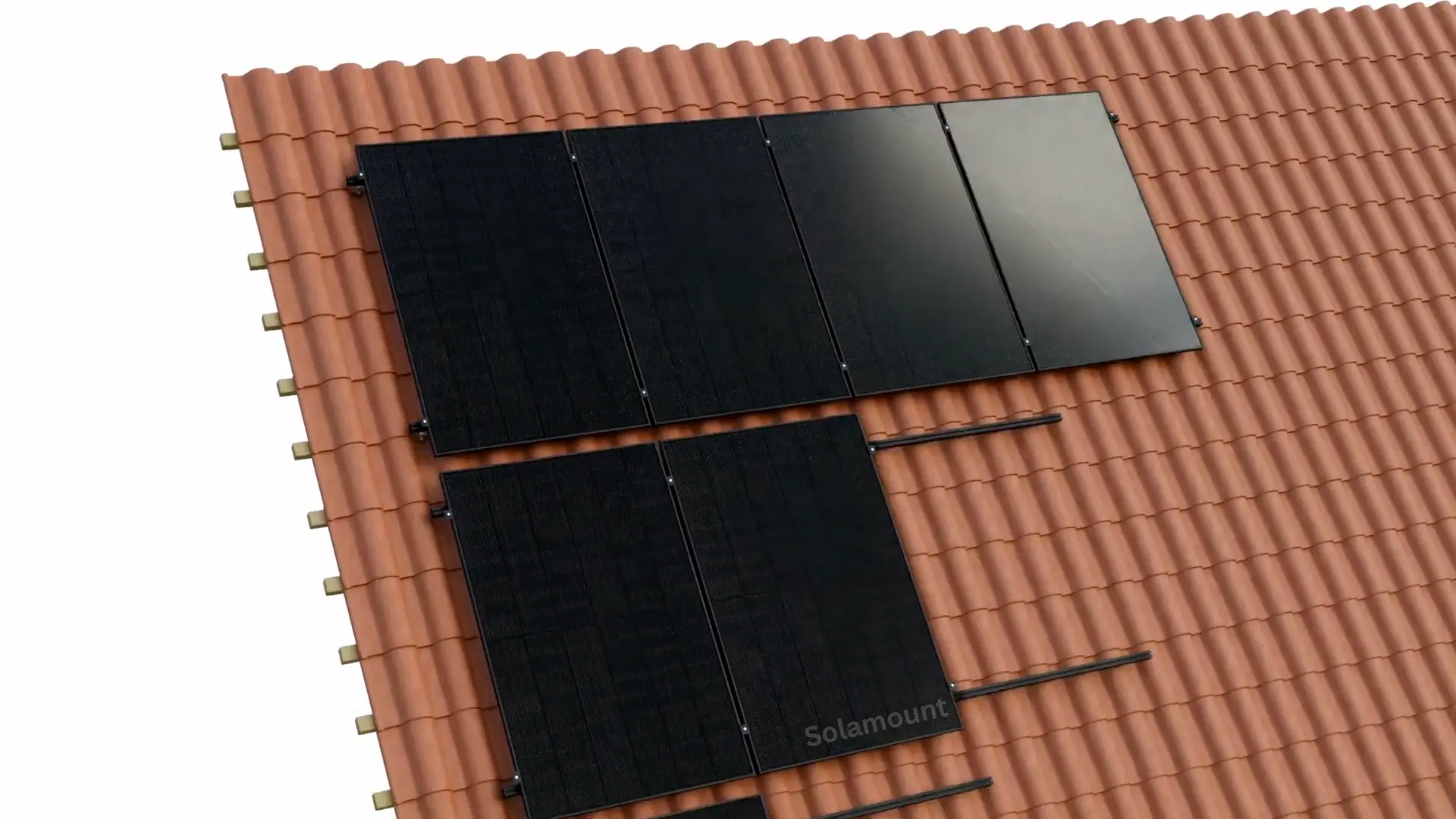

Ziegeldach PV-Halterung
Konfigurator

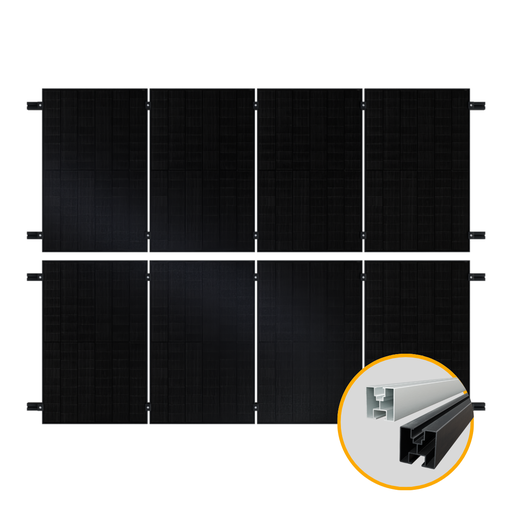

Dein Komplettset nach Maß
Set statt Einzelteile

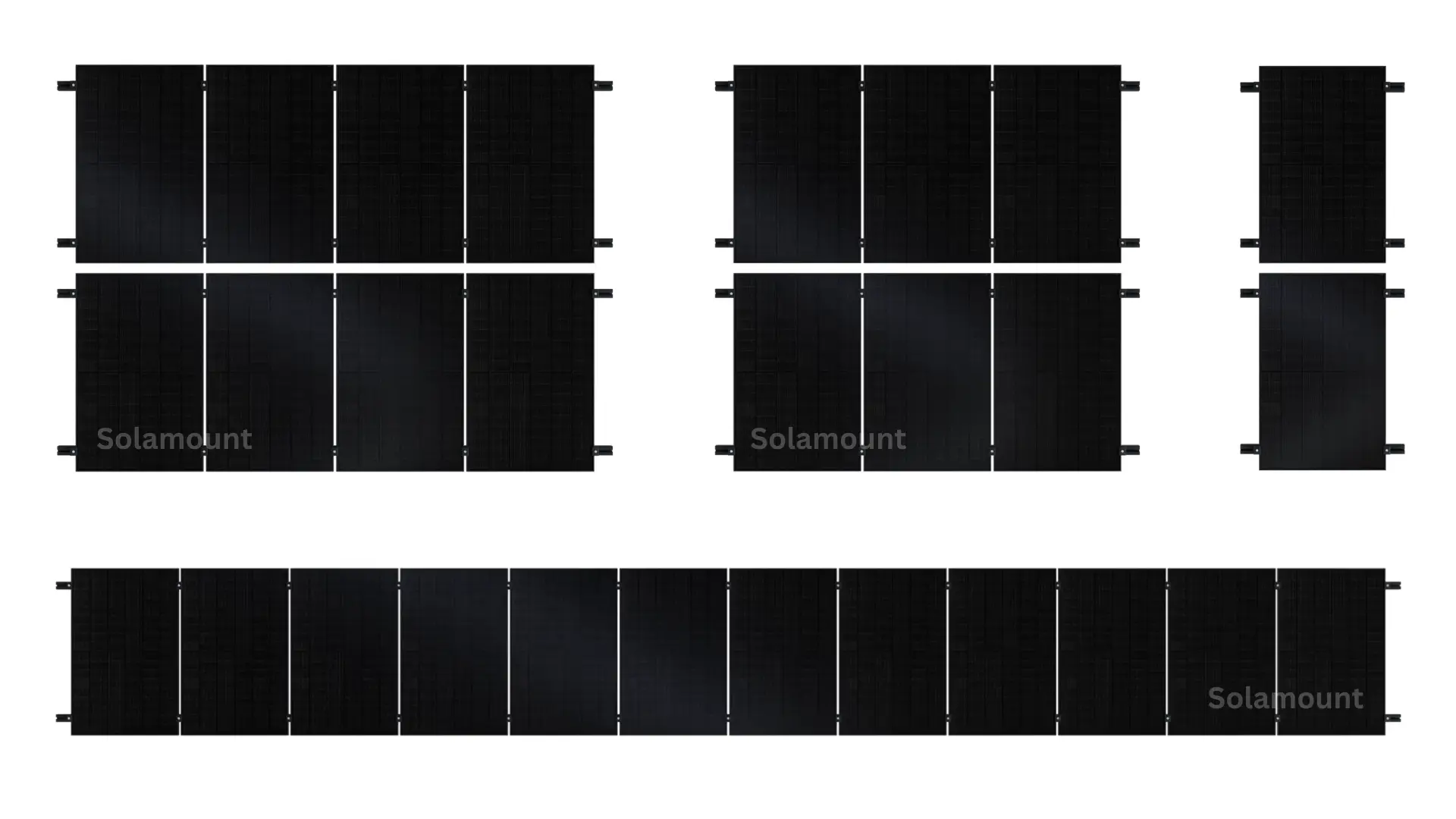

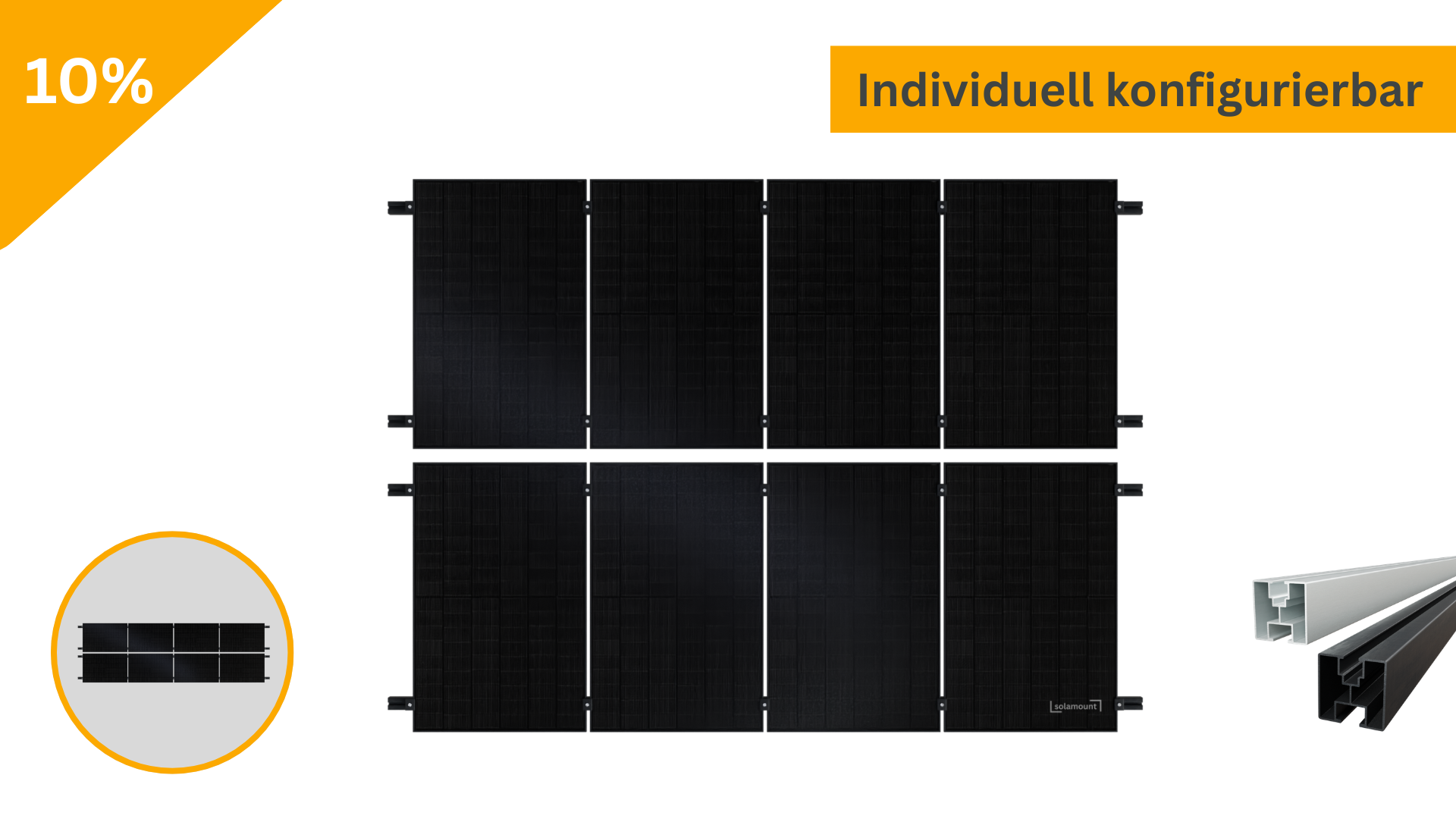

Reihen & Spalten individuell wählbar
Inkl. Schwerlast Dachhaken
Erweiterbar & DIY geeignet
Optimal für Heimwerker
Konfigurator | Einzelteile | |
Zu wenige Dachhaken | korrekt berechnet | häufige Fehlerquelle |
Zu wenige Verbinder | immer enthalten | oft vergessen |
Fehlende Klemmen | passend berechnet | manuell bestimmen |
Geeignet für Heimwerker |
| Eher für Erfahrene |
Zeitaufwand für Planung | minimal | eher hoch |
"Der Konfigurator ist sehr hilfreich für die benötigten Montagesets"
Einzelteile
Für erfahrene Heimwerker oder zur gezielten Ergänzung bestehender Anlagen.

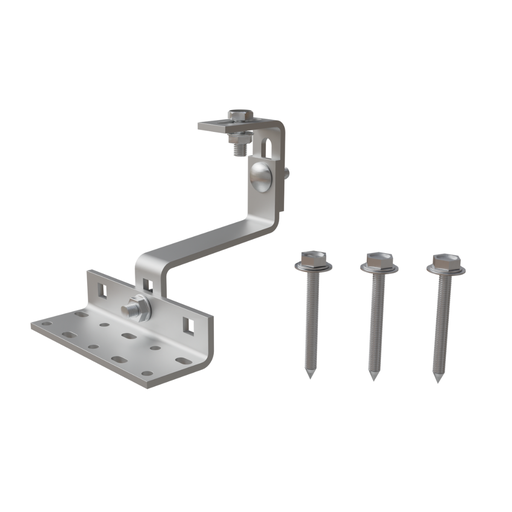

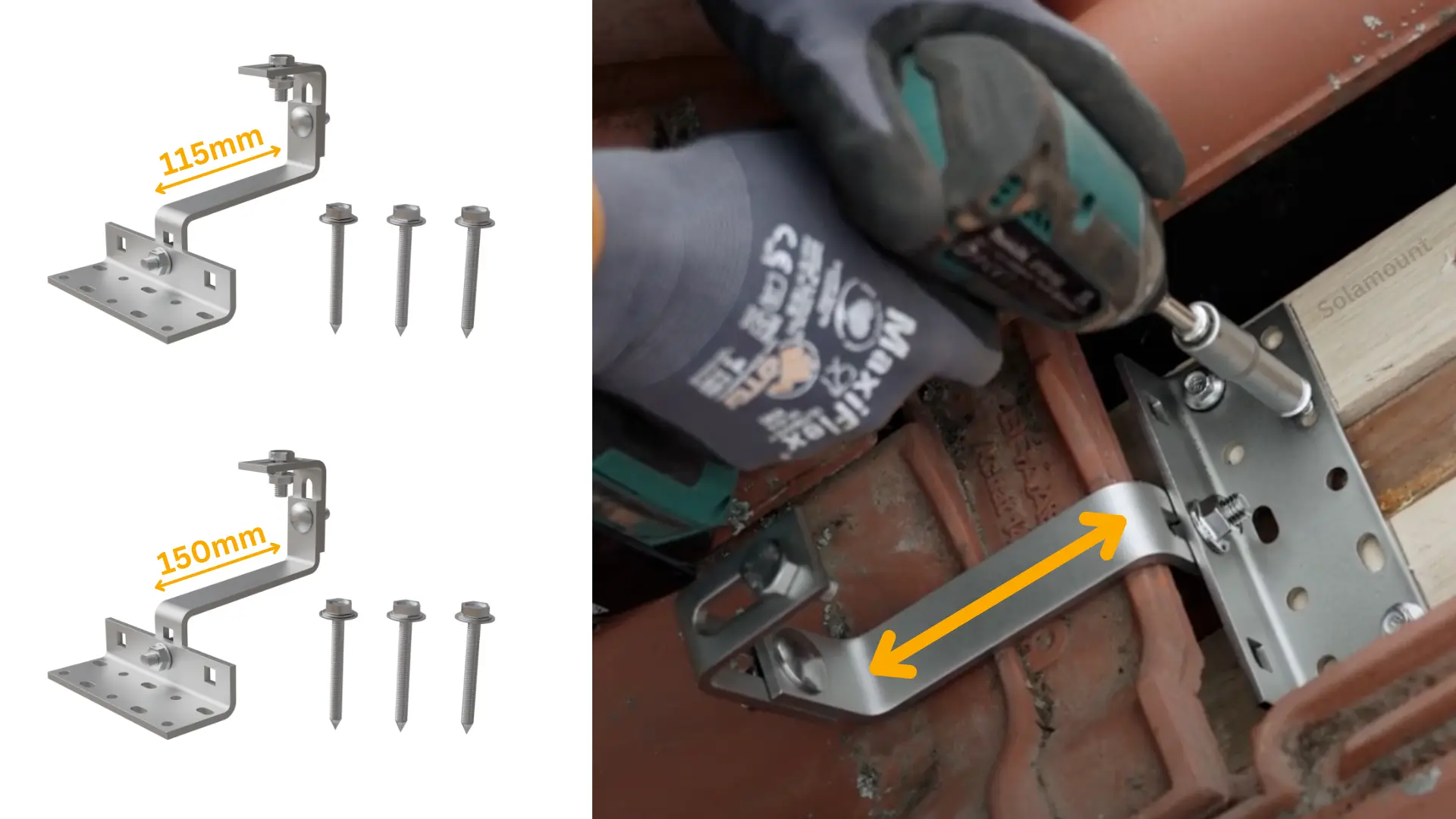

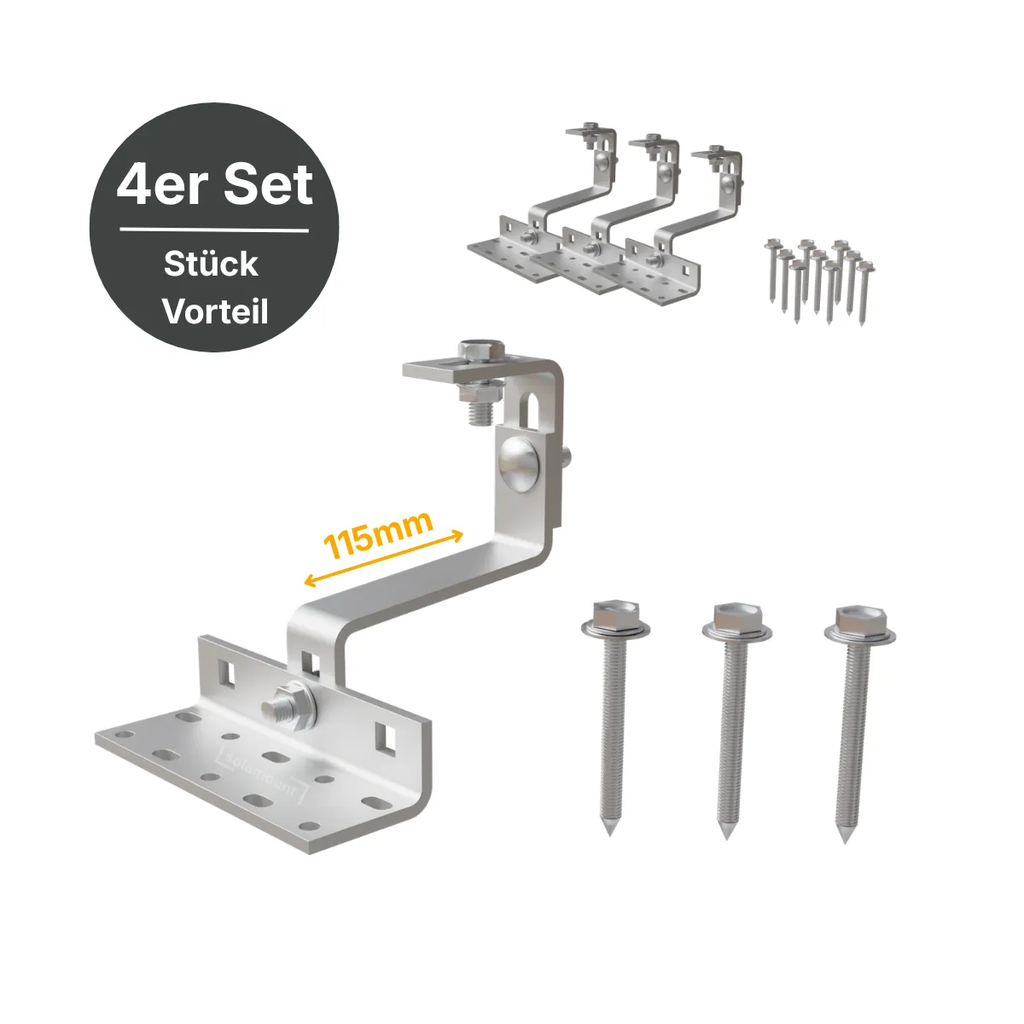

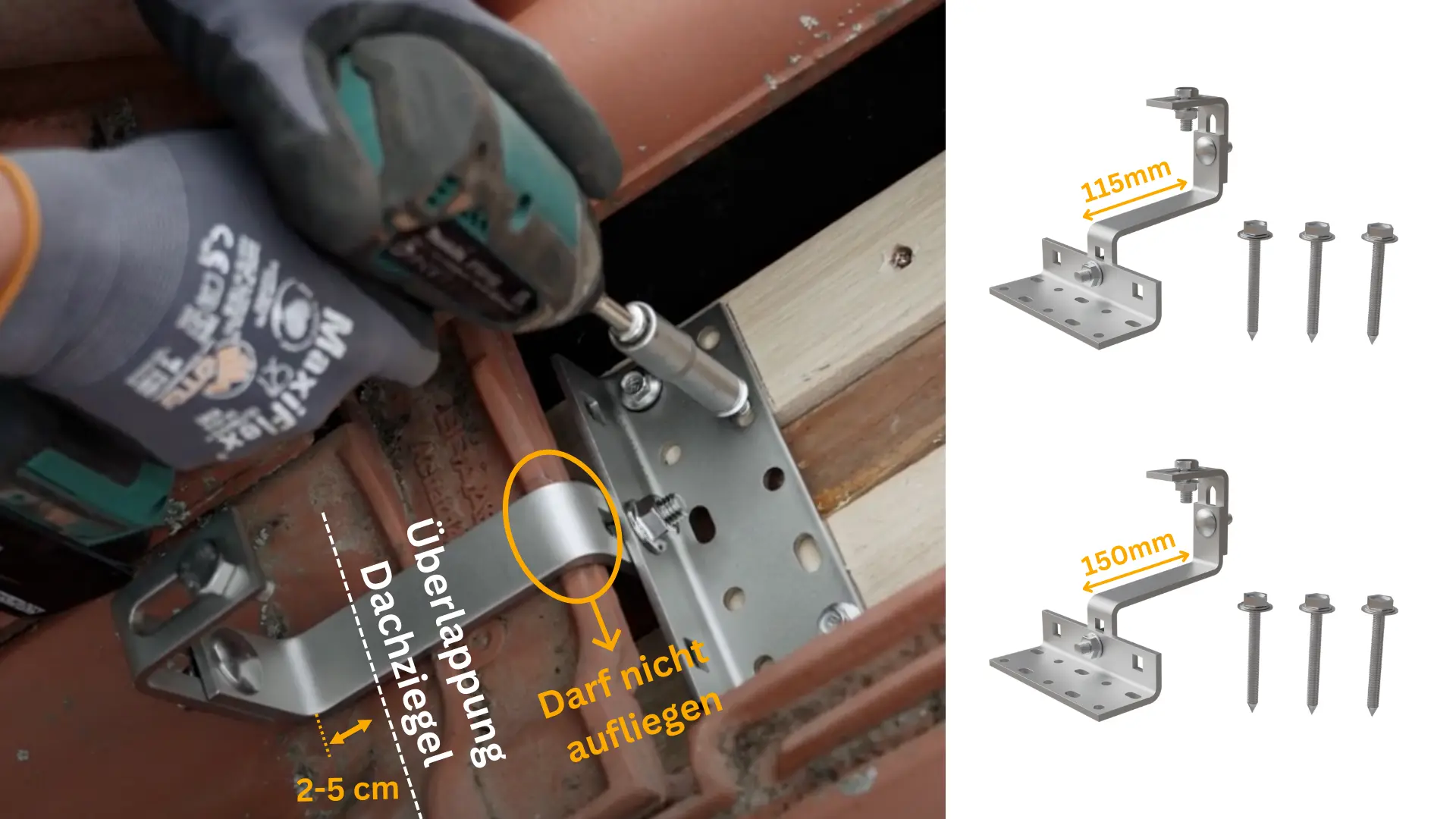

115mm oder 150mm? So entscheidest du richtig
Die benötigte Länge hängt von der Höhe deines Dachziegels ab. Du kannst sie einfach messen oder in der technischen Zeichnung deines Ziegels nachsehen.
Die goldene Regel: Der Dachhaken sollte ca. 2–5 cm unter dem Ziegel hervorschauen.
Warum das wichtig ist: Ist der Haken zu kurz, kann er bei Wind oder Schnee auf den Ziegel drücken und ihn beschädigen.
Passgenauigkeit: Unser System ist optimiert für die Frankfurter Pfanne, Taunuspfanne und ähnliche Beton- oder Tonziegel.
Wichtig: Der Dachhaken darf niemals direkt auf dem Ziegel aufliegen. Falls nötig, kannst du ihn einfach mit kurzen Holzlatten unterfüttern, um den perfekten Abstand zu erreichen.

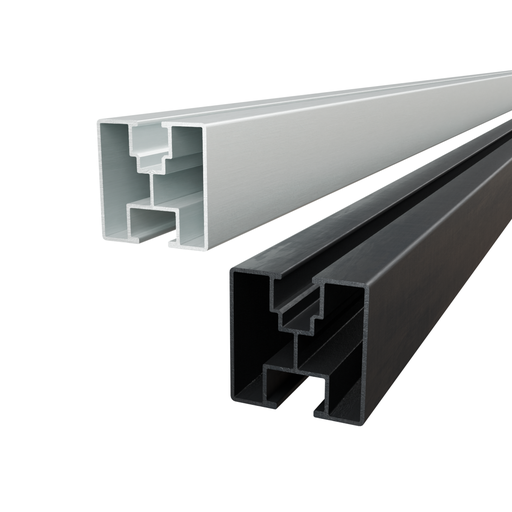

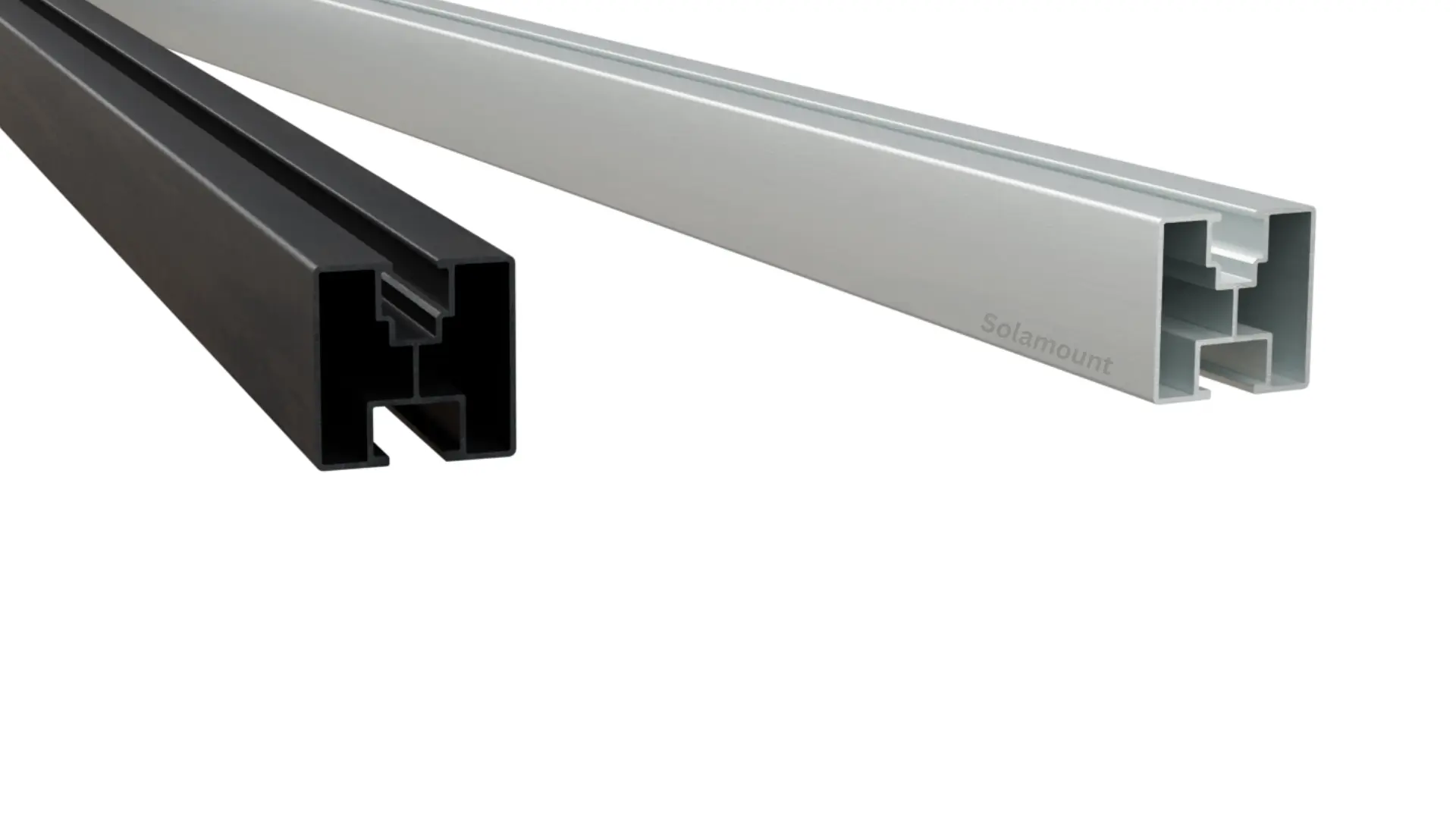

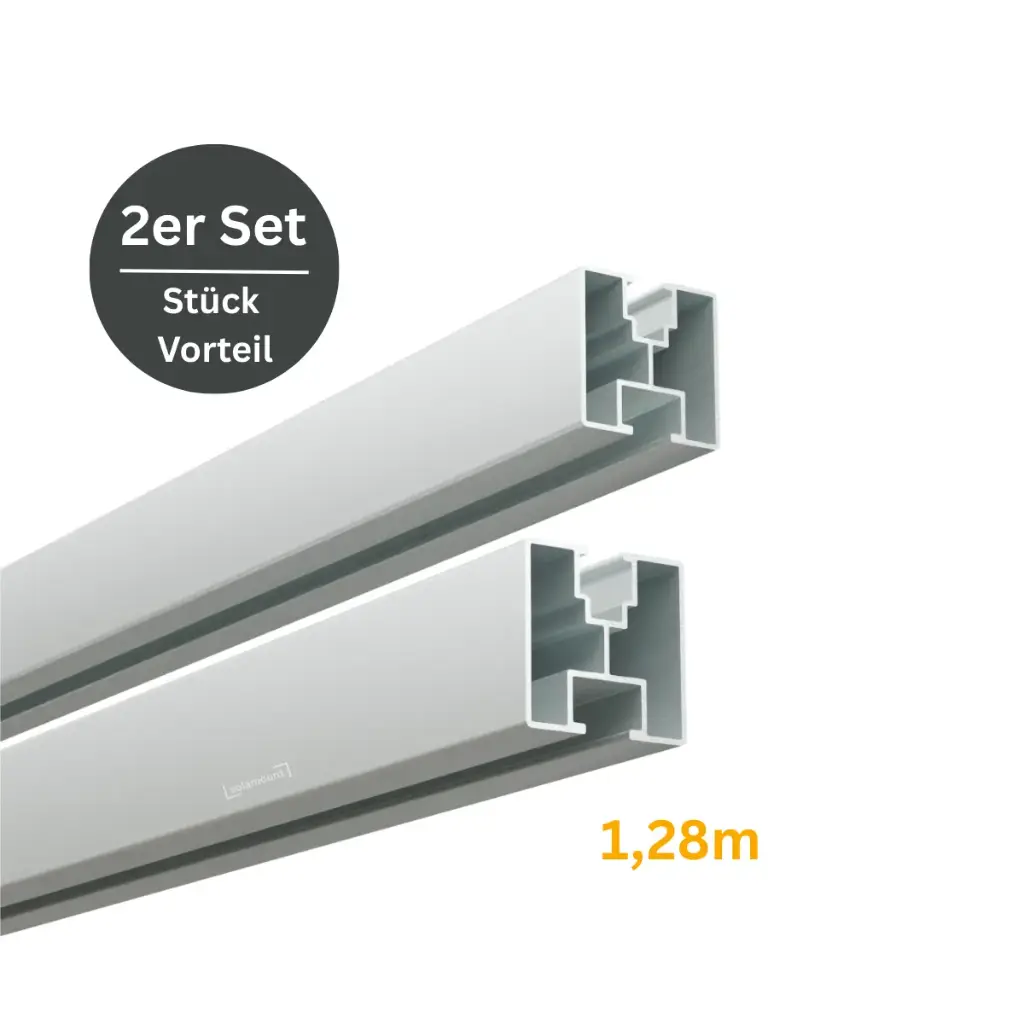

PV-Aluschienen: Das Rückrad deiner PV-Anlage
Warum unsere Schienen? Wir setzen auf hochfestes Aluminium AL6005-T5. Während Billigprofile bei hoher Schneelast nachgeben können, bieten unsere Schienen eine optimierte Geometrie für maximale Spannweiten. Das bedeutet für dich: Weniger
Bohrungen im Dach bei gleicher Stabilität.
Wie viele brauche ich? Plane pro Modulreihe die Modulbreite plus ca. 20 mm Abstand pro Mittelklemme ein.

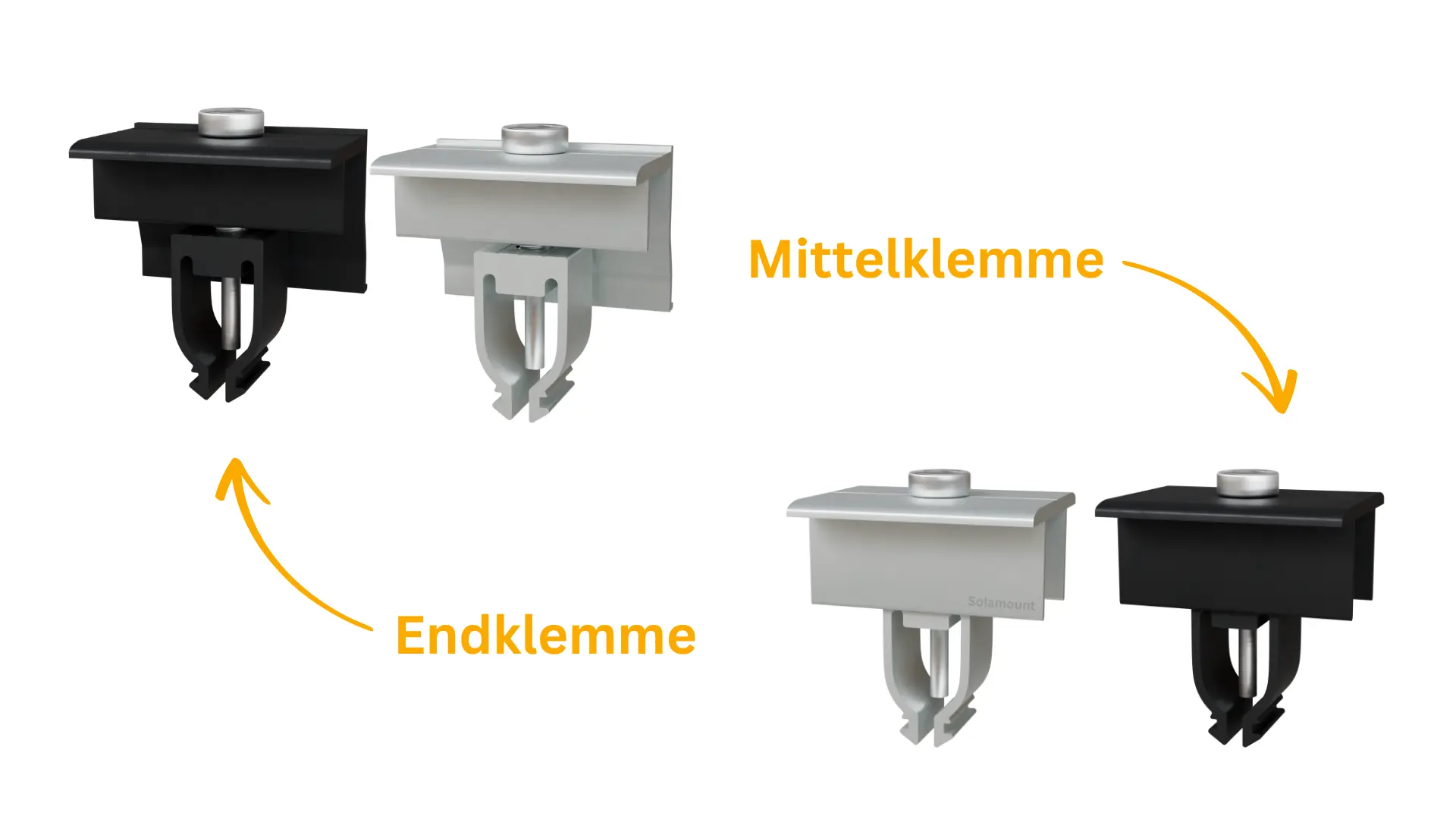

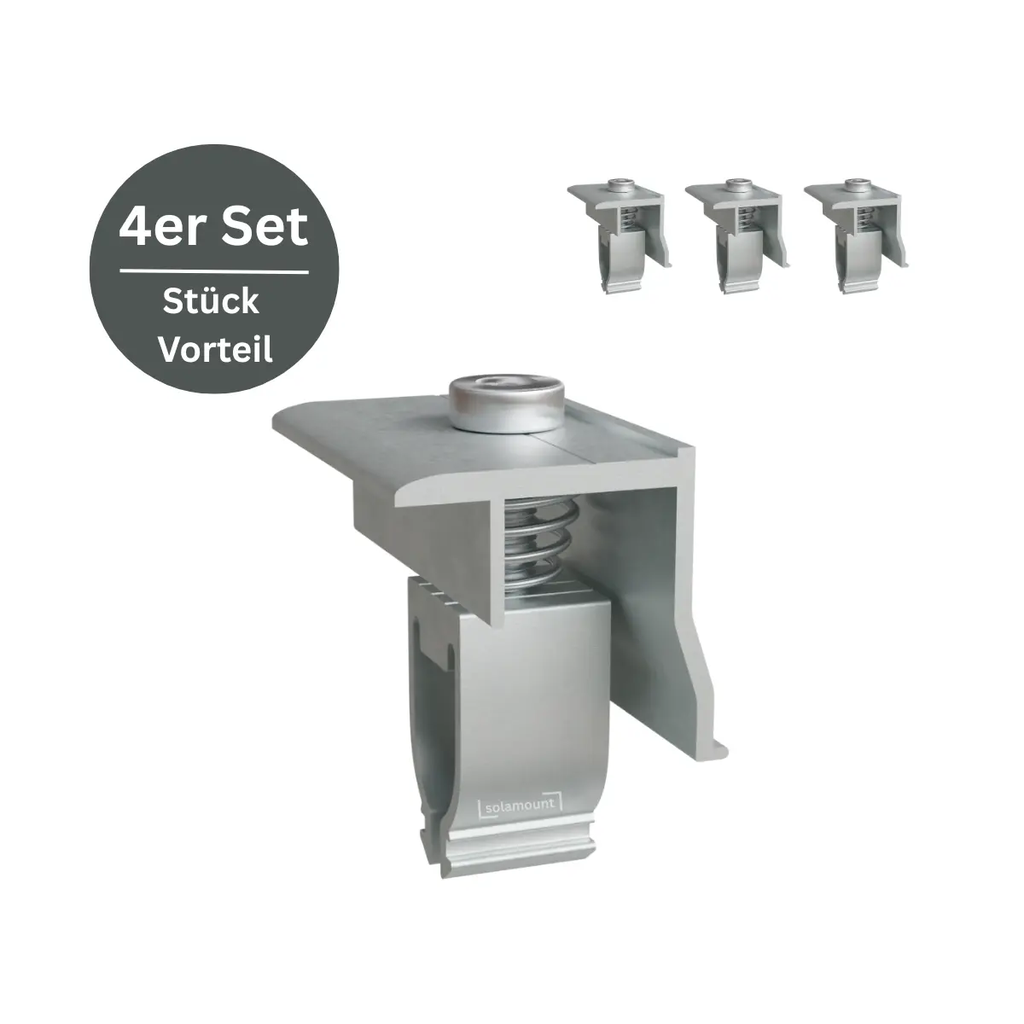

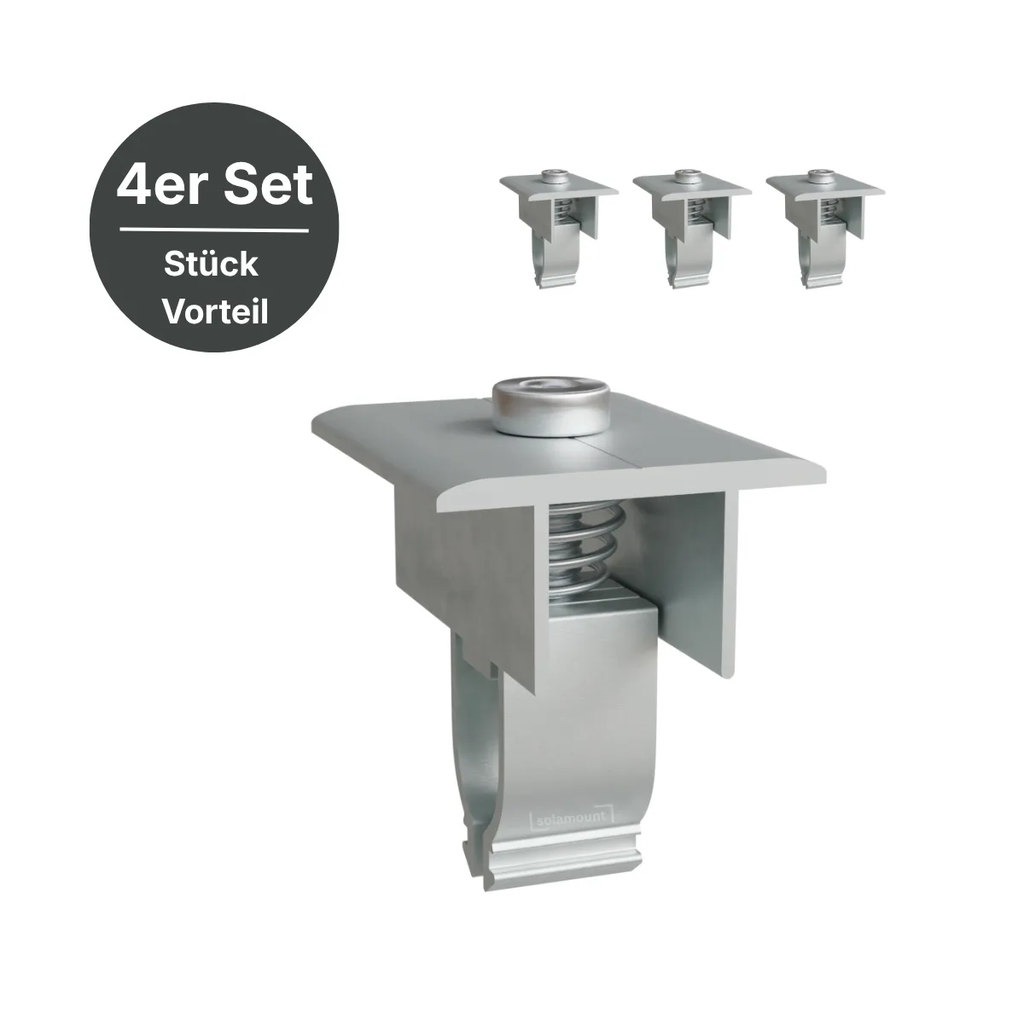

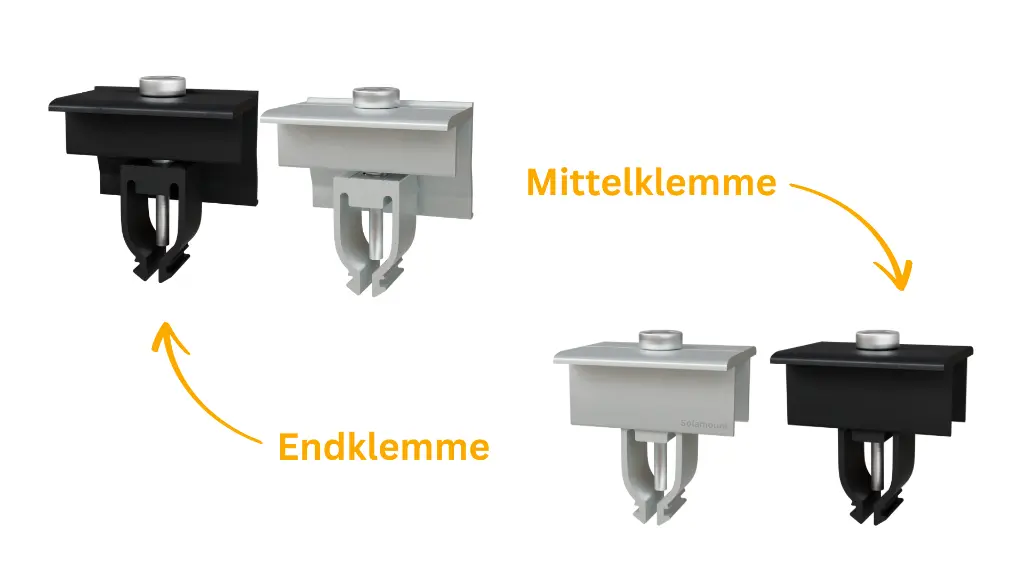

Endklemmen & Mittelklemmen für PV Halterung Ziegeldach
Material & Beständigkeit:
- Aus hochwertigem, witterungsbeständigem Aluminium AL6005-T5 gefertigt, die Schraube ist aus Edelstahl SUS304
- Für den langjährigen Außeneinsatz geeignet
- Auflagefläche von 50mm
- Farbe: Silber oder Schwarz
Funktion:

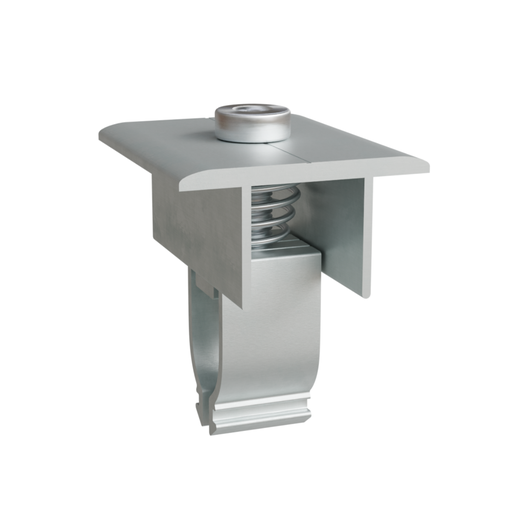

- Mittelklemmen: Fixieren zwei nebeneinanderliegende PV-Module

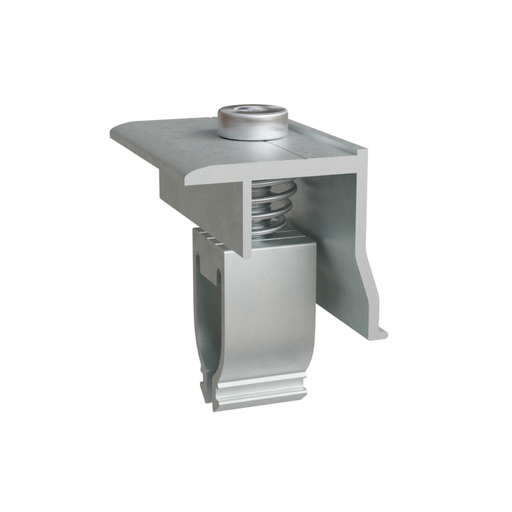

- Endklemmen: Sichern die äußeren Module am Rand der Modulreihen
Kompatibilität:
- Passend für gängige Modulrahmenhöhen (z. B. 30mm)
- Optimiert für die Nutzung mit unseren PV-Aluschienen

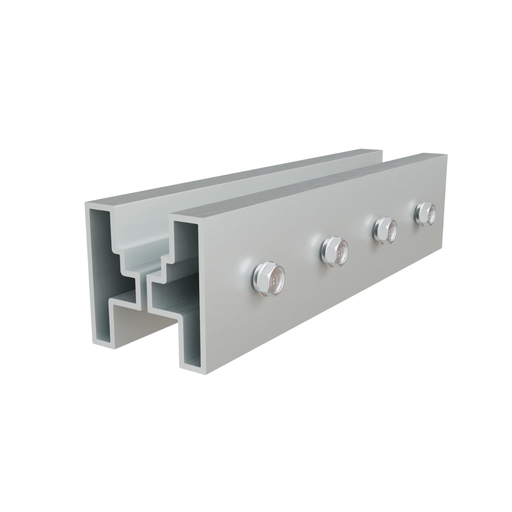

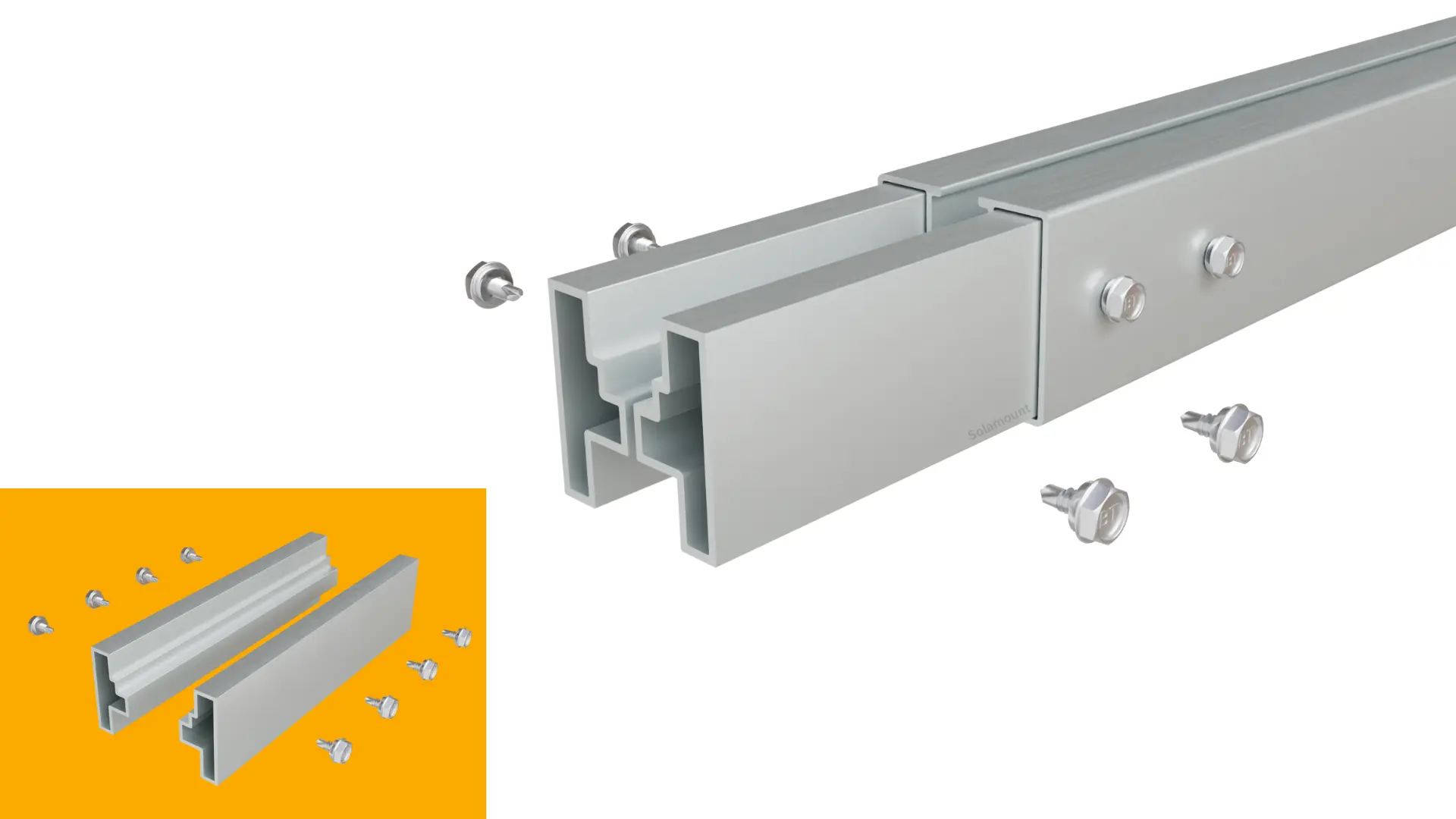

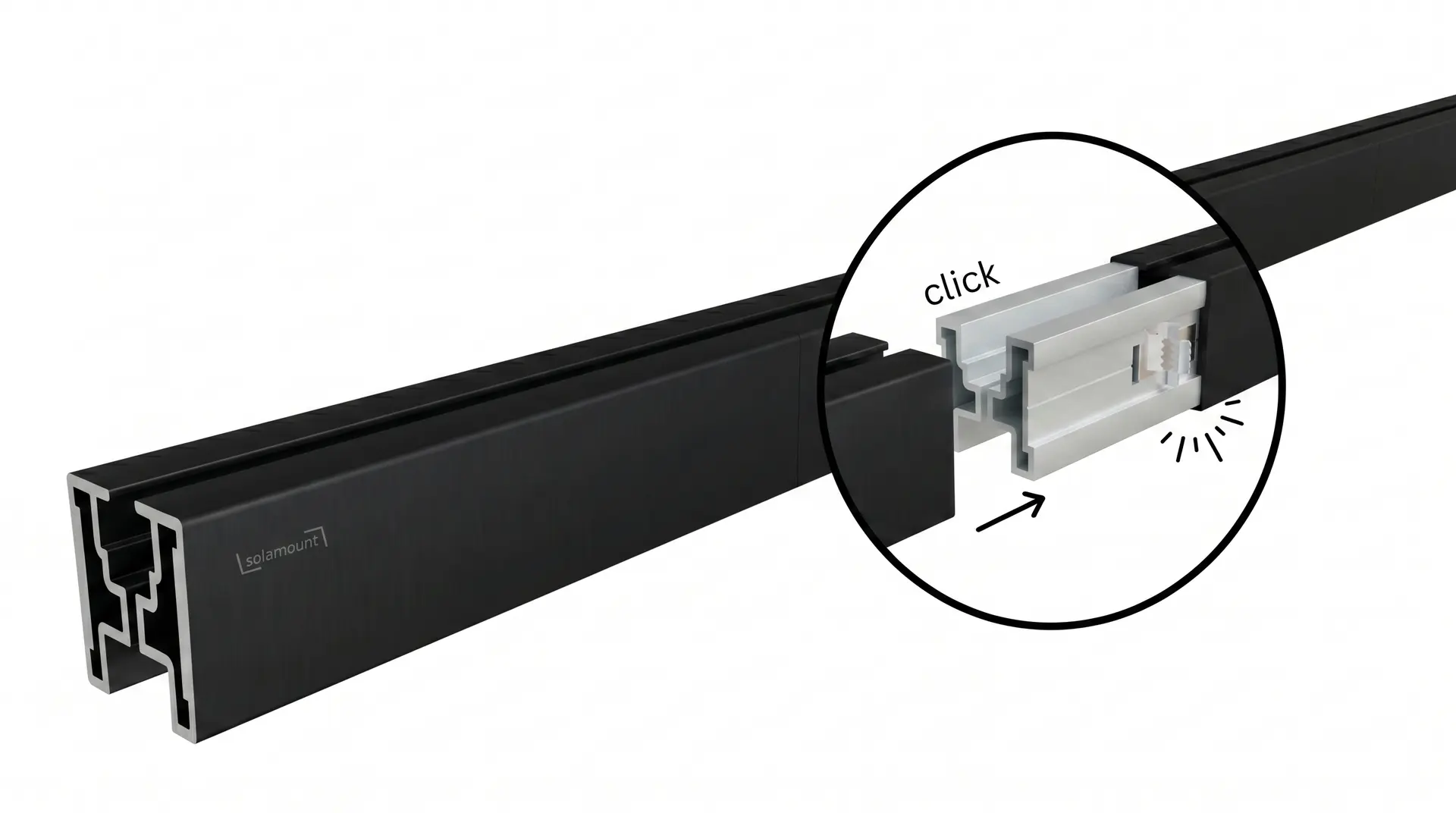

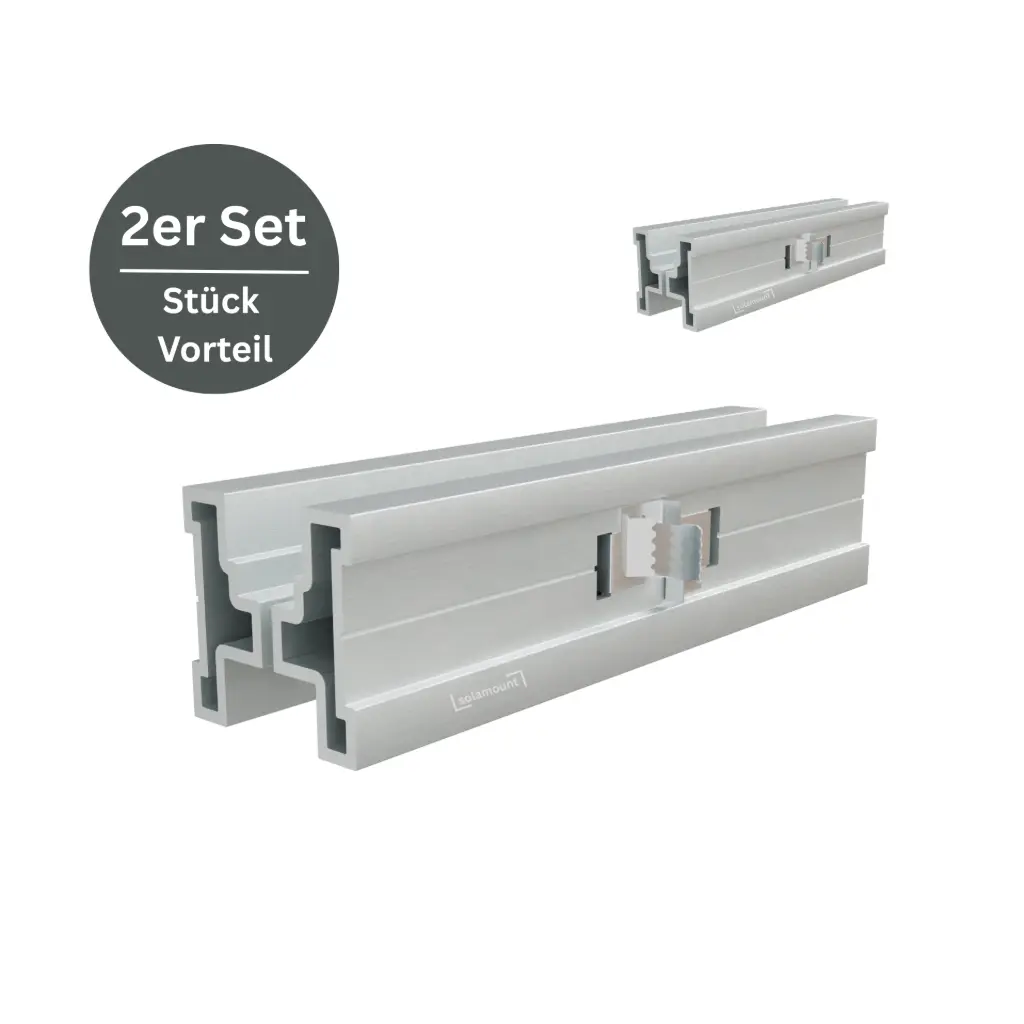

Innenverbinder für Aluschienen
Funktion & Vorteile:
- Verbinden zwei Aluschienen sicher miteinander
- Sorgen für eine durchgehende, stabile Schienenstruktur
- Unsichtbar im Inneren der Profile verbaut – für eine aufgeräumte Optik
Material & Qualität:
- Aus robustem Aluminium gefertigt
- Korrosionsbeständig und langlebig – ideal für den Außeneinsatz
Einsatzbereiche:
- Ideal bei langen Modulreihen oder bei Erweiterung bestehender Anlagen
- Kompatibel mit unseren PV-Aluschienen

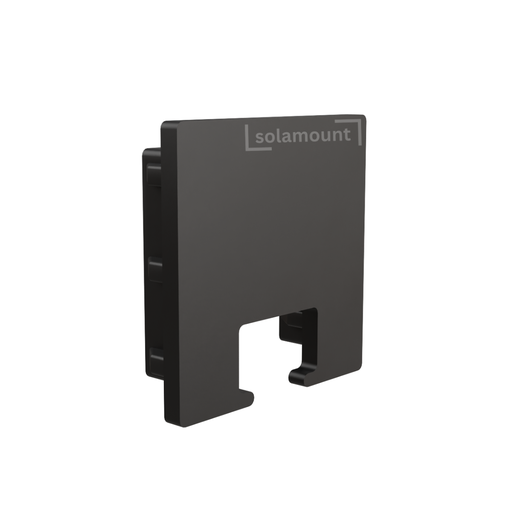

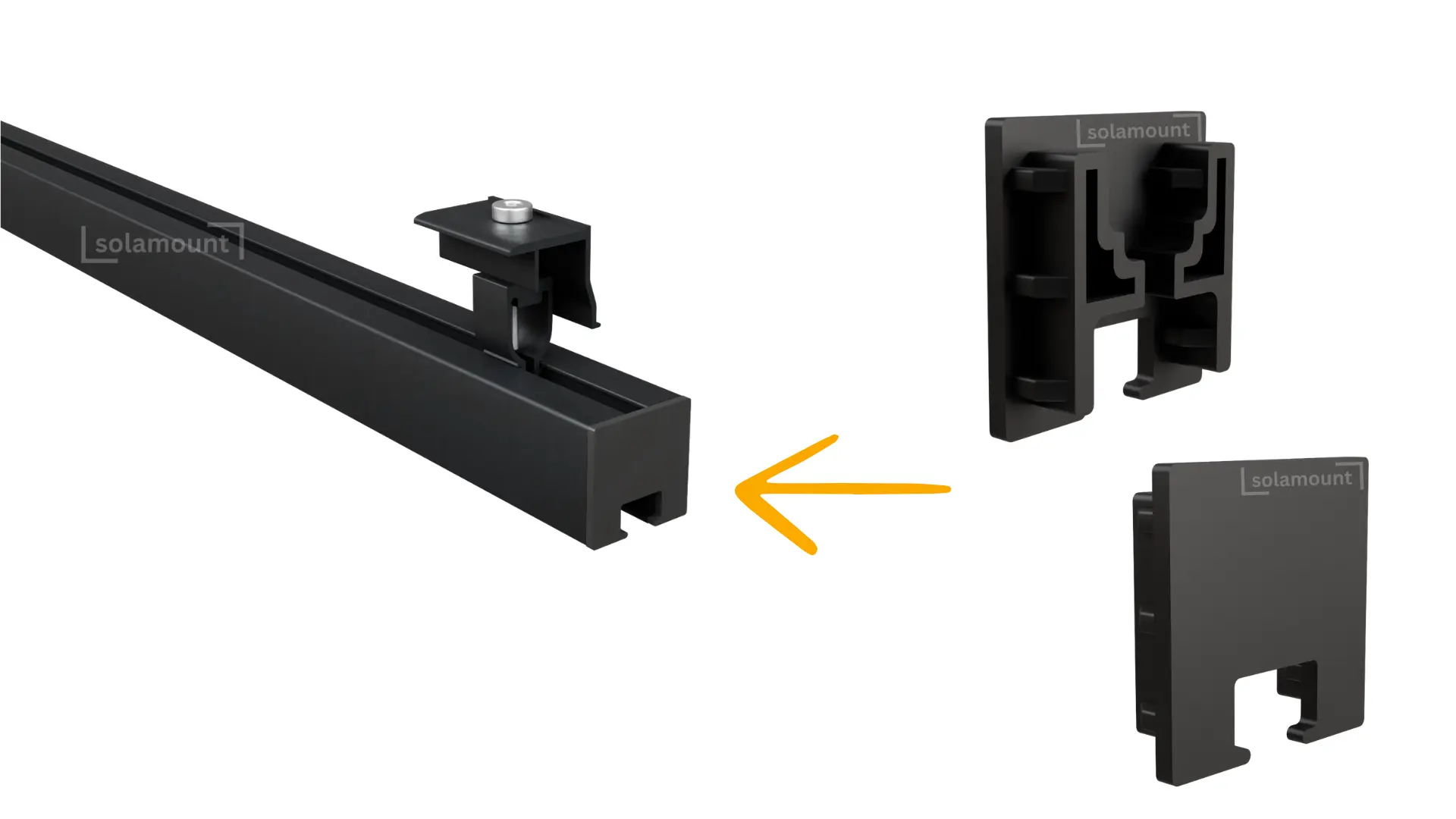

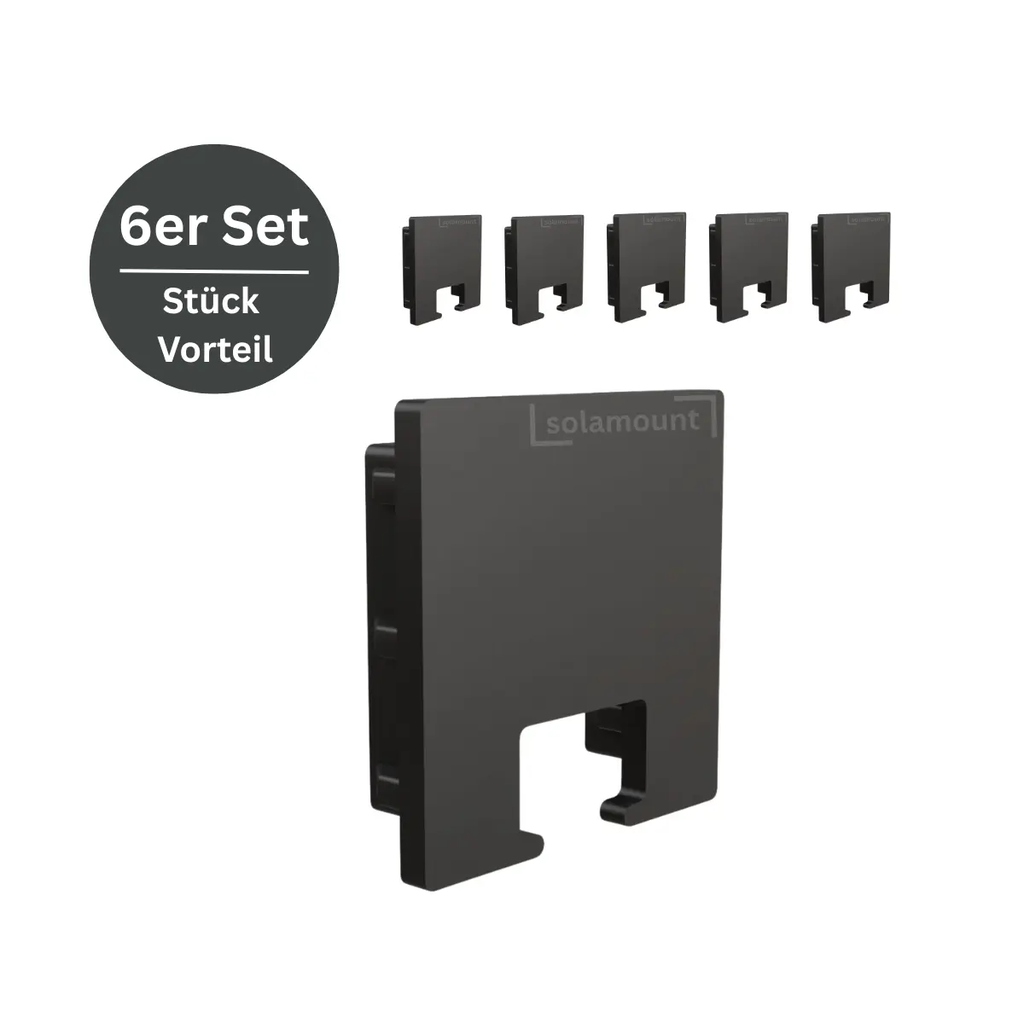

Aluschienenkappen
schützen vor Schmutz
Funktion & Vorteile:
- Schützen die offenen Enden der Aluschienen vor Schmutz & Witterung
- Verhindern das Eindringen von Feuchtigkeit und Insekten
- Sorgen für einen sauberen, professionellen Abschluss der PV-Unterkonstruktion
Design & Passform:
- Passgenau für unsere Aluprofile
- Einfaches Aufstecken – ohne zusätzliches Werkzeug montierbar
Sprich uns an!
Du interessierst dich für unsere Produkte oder benötigst Unterstützung. Unser Experten-Team hilft dir gerne weiter.
