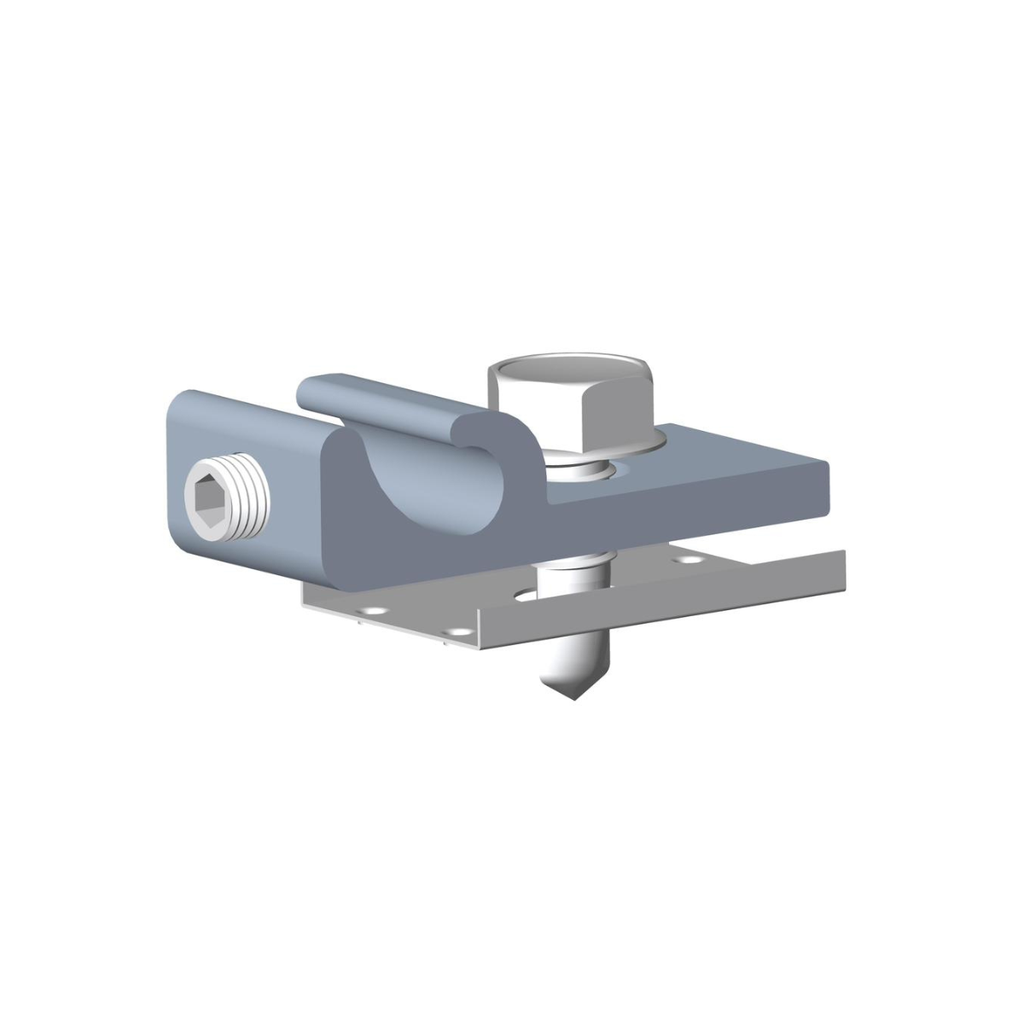

Erdungsklemme für Photovoltaiksysreme
Die robuste Erdungsklemme sorgt für eine sichere und normgerechte Erdung von PV-Montagesystemen. Dank ihrer selbstschneidenden Schraube kann sie an einer beliebigen Stelle der Unterkonstruktion befestigt werden – ganz ohne Vorbohren. Anschließend wird das Erdungskabel einfach eingeklemmt und fest verbunden.
Produktdetails:
- Geeigneter Leiterquerschnitt: 4 mm² – 16 mm²
- Material: Hochwertiges, verzinntes Kupfer – langlebig und korrosionsgeschützt
- Montage: Selbstschneidende Schraubverbindung – schnell und stabil zu befestigen
- Anwendung: Zur Erdung von PV-Schienen, Unterkonstruktionen und Gehäusen
- Normgerecht: Erfüllt die relevanten Sicherheitsstandards für Erdungsbauteile
Wie funktioniert die Erdungsklemme?

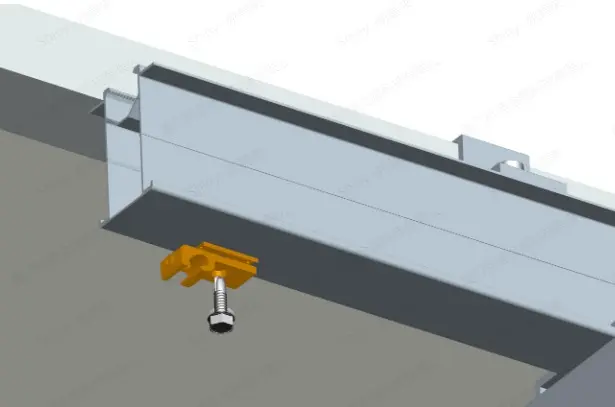

Die Klemme schneidet sich selbst in die Unterkonstruktion und stellt so eine dauerhafte Metall-zu-Metall-Verbindung her. In die Klemme wird anschließend das Erdungskabel (meist 6 mm² DC-Kabel) eingeklemmt.
⚠️ Wichtig:
- Die Verbindung zwischen Erdungsklemme und Potenzialausgleich im Haus darf nur durch einen Elektriker erfolgen!
- Bei unseren Balkonkraftwerken ist in der Regel keine zusätzliche Erdung nötig, da der Wechselrichter bereits geerdet ist.
- Befindet sich der Wechselrichter nicht direkt am Modulrahmen oder an der Unterkonstruktion, kann ein separates Erdungskabel zwischen Unterkonstruktion und Wechselrichter sinnvoll sein.

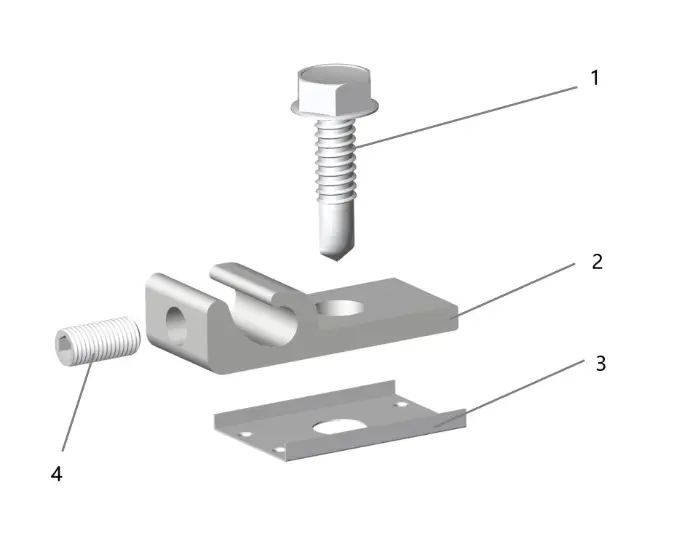

Die Erdungsklemme kann nach Entfernen der selbstschneidenden Schraube – auch mit einer normalen Gewindeschraube verwendet werden, z. B. für die separate Erdungsbohrung am Wechselrichtergehäuse.
