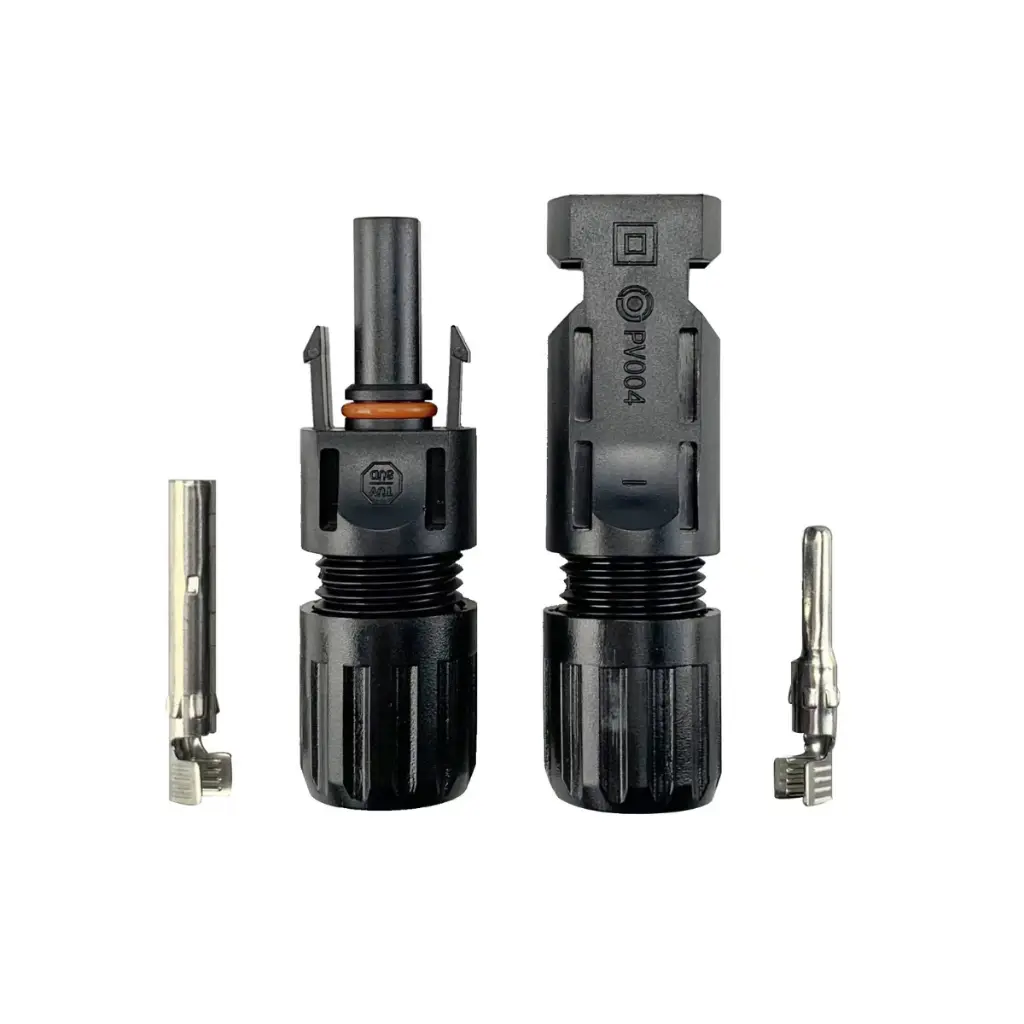

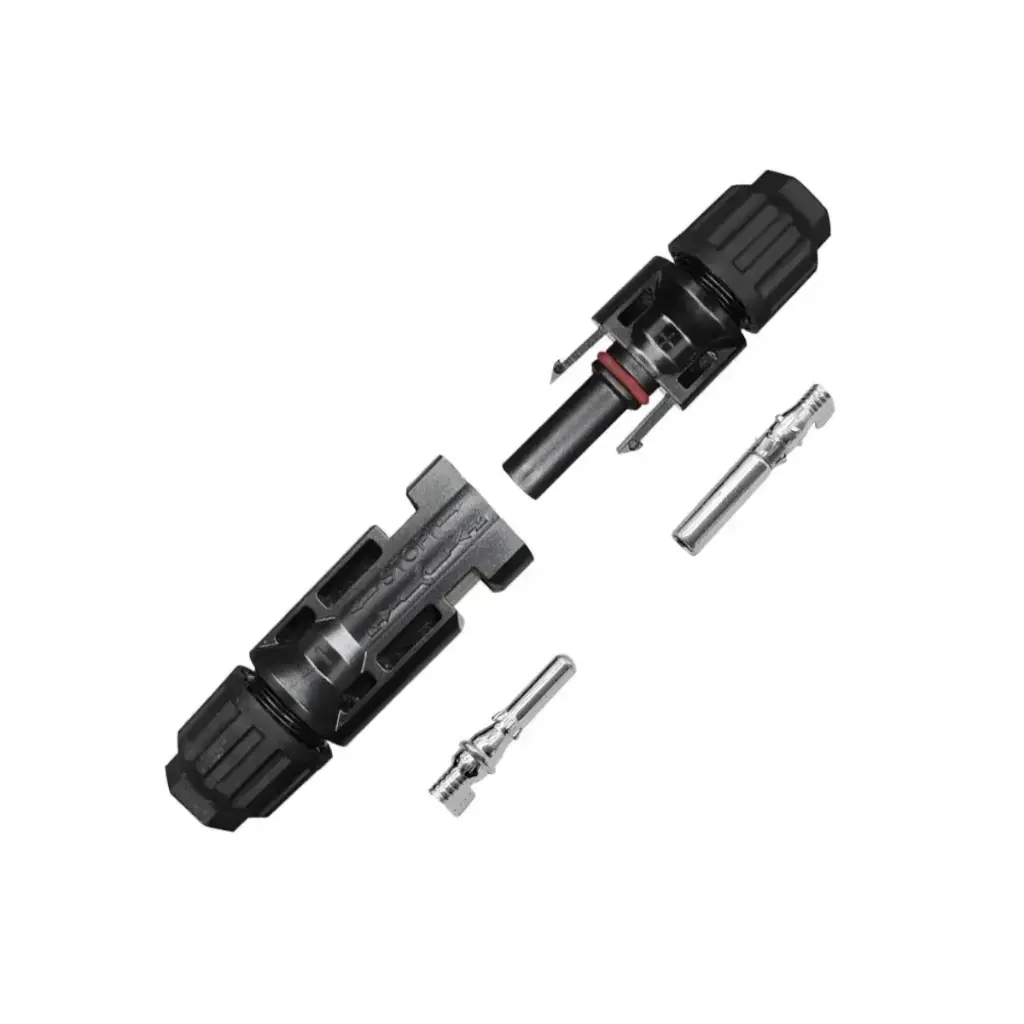

Produktinformationen

• Nennspannung: 1000V DC
• Nennstrom: 30A
• Geschützter Grad: IP67
• Kontaktwiderstand: ≤0.3mΩ
• Umgebungstemperatur: -40℃～ +85℃
• Flammen-Klasse: UL94V-O

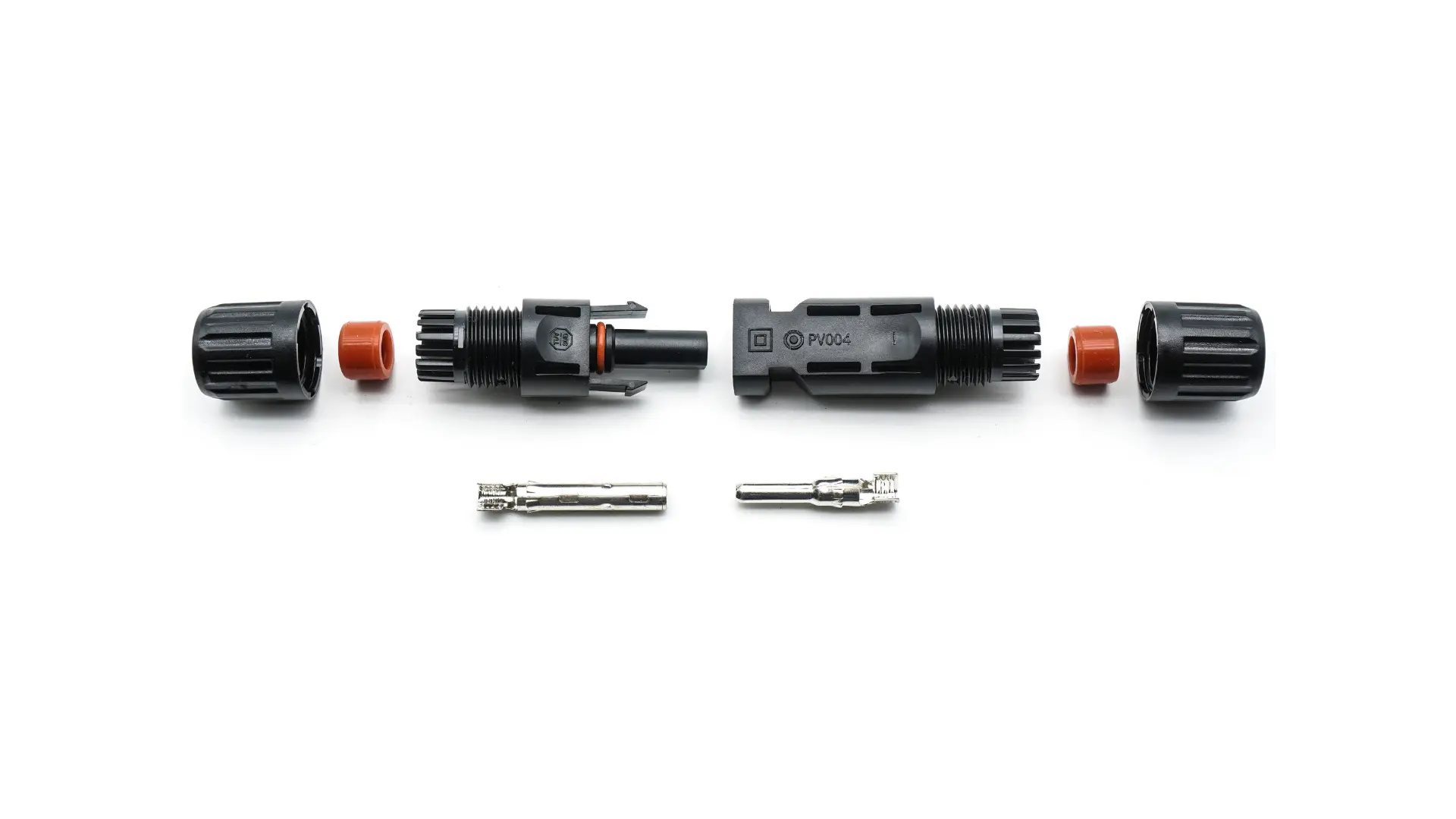

Materialien: Zinnbeschichtetes Kupfer (Steckstift und Buchse), PC EXL9330 (Gehäuse und Mutter), Silikonkautschuk (O-Ringe und Dichtungsring), Edelstahl 304 (Ring)

Kabelkompatibilität: 2,5mm², 4mm², 6mm²

Wann werden zusätzliche MC4 Stecker gebraucht?

Unsere Solarkabel werden ohne MC4 Stecker geliefert, damit Sie Ihre Wunschlänge des Kabels zuschneiden können. Sobald diese erreicht ist, können die MC4 Stecker mit dem Solarkabel befestigt werden. Folgende Schritte müssen dabei durchgeführt werden:

1. Kabelvorbereitung:

• Schneiden Sie das Solarkabel auf die gewünschte Länge.
• Entfernen Sie vorsichtig die Isolierung an den Enden des Kabels, um die Kupferdrähte freizulegen. Achten Sie darauf, die Drähte nicht zu beschädigen.

2. Steckerinstallation:

• Schrauben Sie die MC4-Stecker auf das abisolierte Kabel. Stellen Sie sicher, dass der Kabelkern fest mit dem Steckkontakt verbunden ist.
• Achten Sie darauf, dass die Verbindung zwischen dem Kabel und dem Stecker gut isoliert ist, um Kurzschlüsse zu vermeiden.

3. Sicherung:

• Vergewissern Sie sich, dass die Verriegelungsmechanismen der MC4-Stecker richtig einrasten, um eine sichere und dauerhafte Verbindung zu gewährleisten.
• Überprüfen Sie, ob die Steckverbindung fest sitzt und keine losen Teile vorhanden sind.
