Ho80CTEF Produktdetails
Bezeichnung: S3-CC-EN40-300
Länge zwischen zwei Connectoren: 3 m
Kabelquerschnitt: 4 mm²
Ausführung: 1-phasig (2P+PE)
Minimaler Biegeradius: 9 cm
Nennstrom bei 55°C: 34 A
Kapazität des AC Strangs

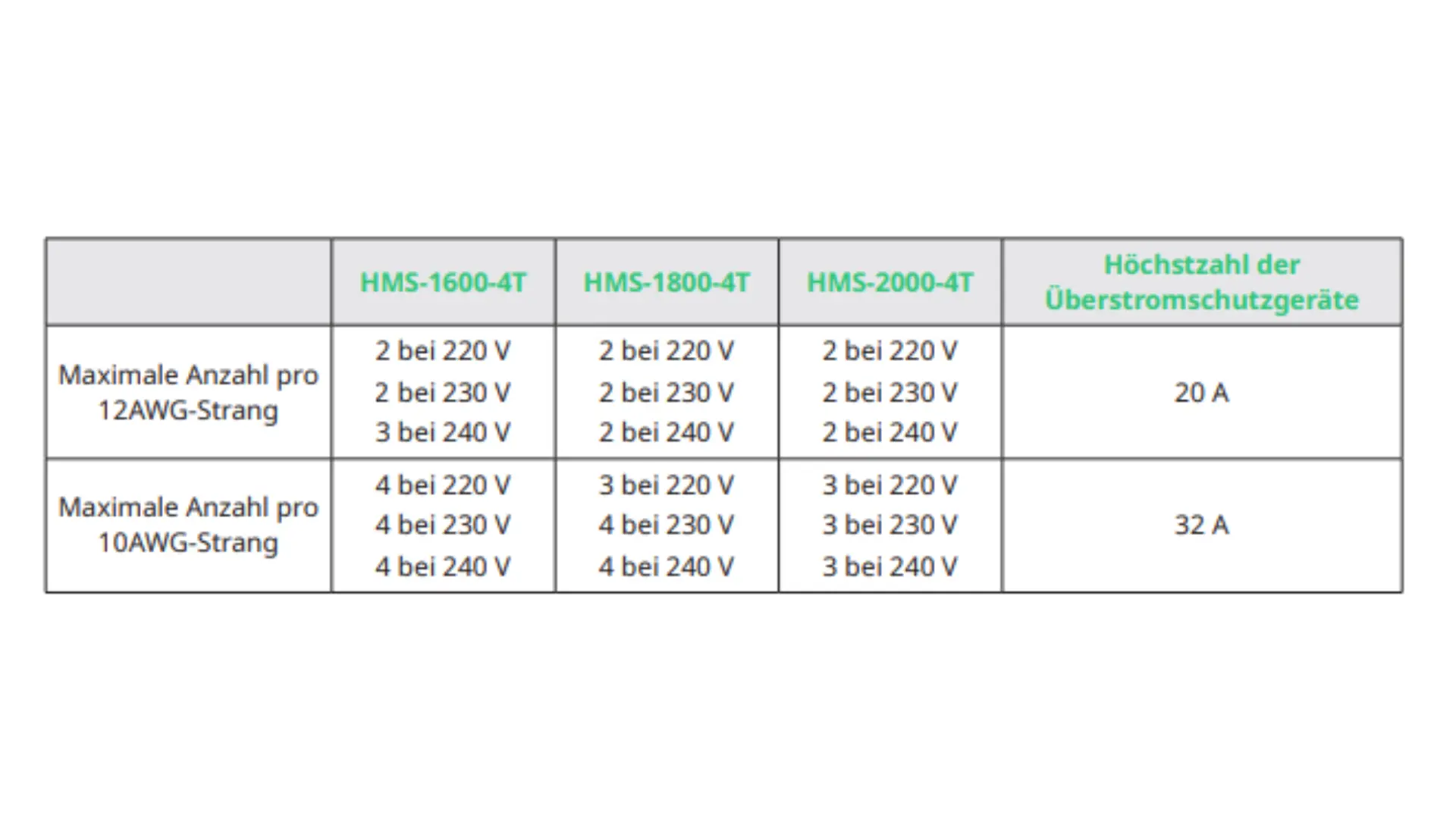

Die Hoymiles-Wechselrichter HMS-1600-4T/HMS-1800-4T /HMS-2000-4T können mit 12 AWG- oder 10AWG-AC-Trunk-Kabeln und dem AC-Trunk-Kabel-Steckverbinder verwendet werden, die von Hoymiles angeboten werden. Die Anzahl der Mikrowechselrichter an jedem 12AWG-AC-Strang darf die unten angegebene Höchstzahl nicht überschreiten.
Da unser Kabel AWG10 ist (4mm²), dürfen maximal nur 2x 1800er WR miteinander verbunden werden

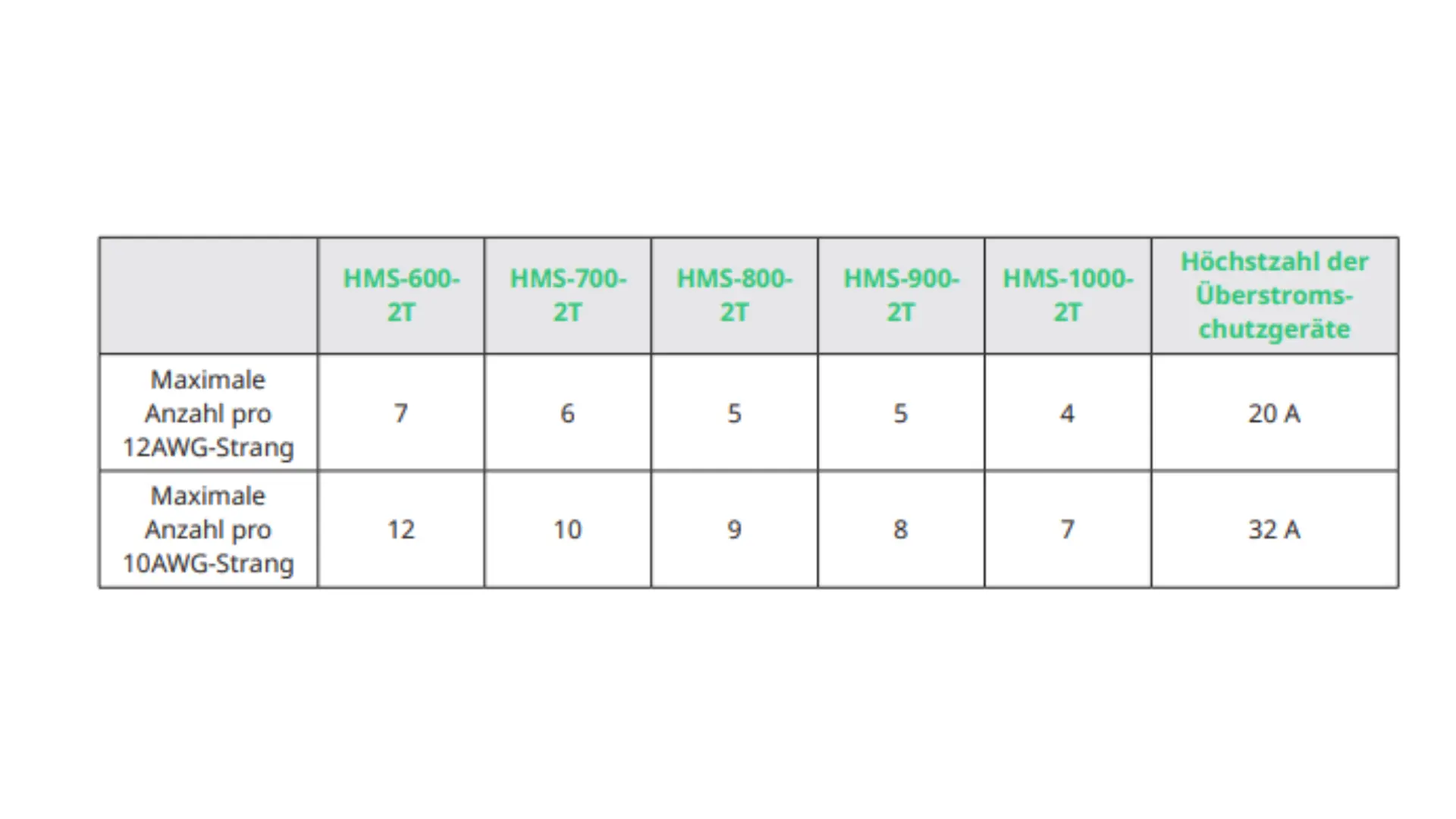

Die Hoymiles Wechselrichter HMS-600-2T/HMS-700-2T/HMS-900-2T/HMS-1000-2T können mit 12AWG- oder 10AWG-AC-Trunk-Kabeln und dem AC-Trunk-Kabel-Steckverbinder verwendet werden, die von Hoymiles angeboten werden. Die Anzahl der Mikrowechselrichter an jedem 12 AWG-oder 10AWG-AC-Strang darf die nebenstehende angegebene Höchstzahl nicht überschreiten.
Da unser Kabel AWG10 ist (4mm²), dürfen maximal 5x 800er WR miteinander verbunden werden

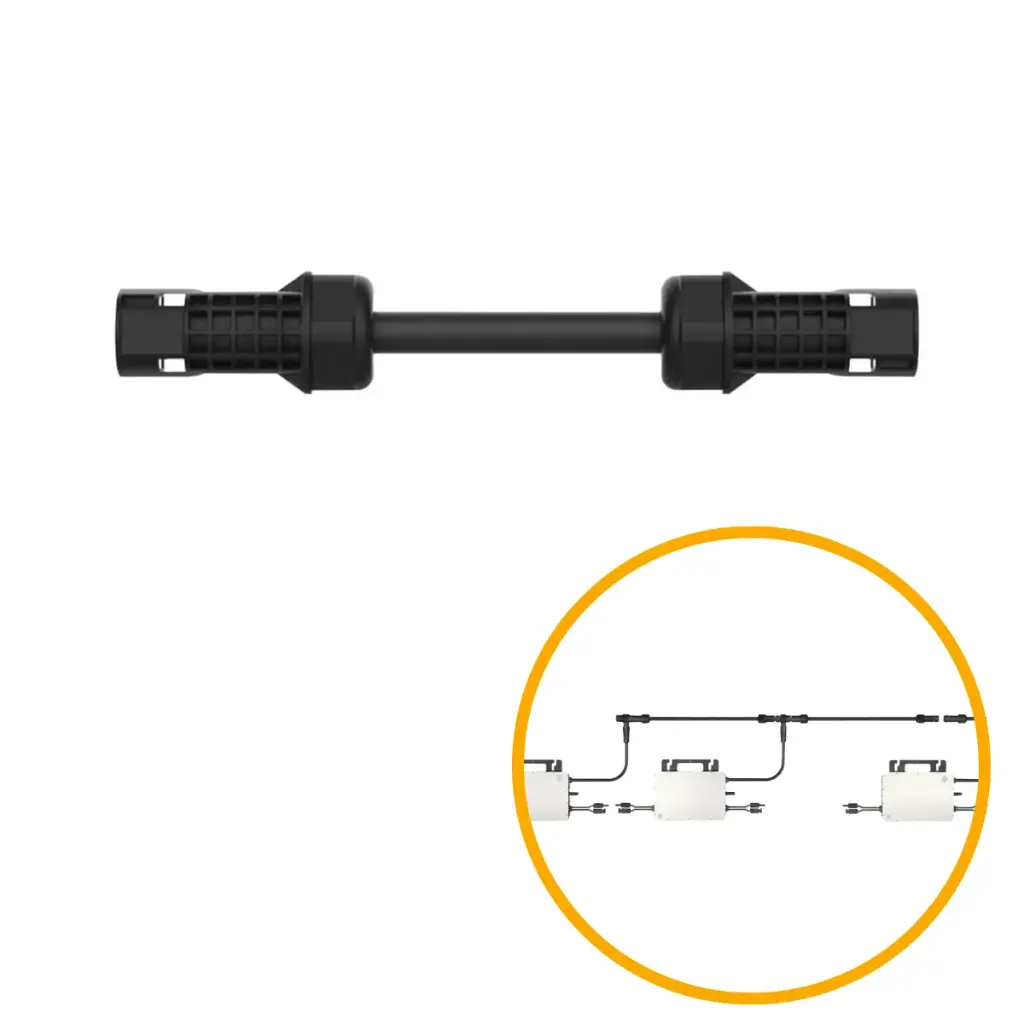

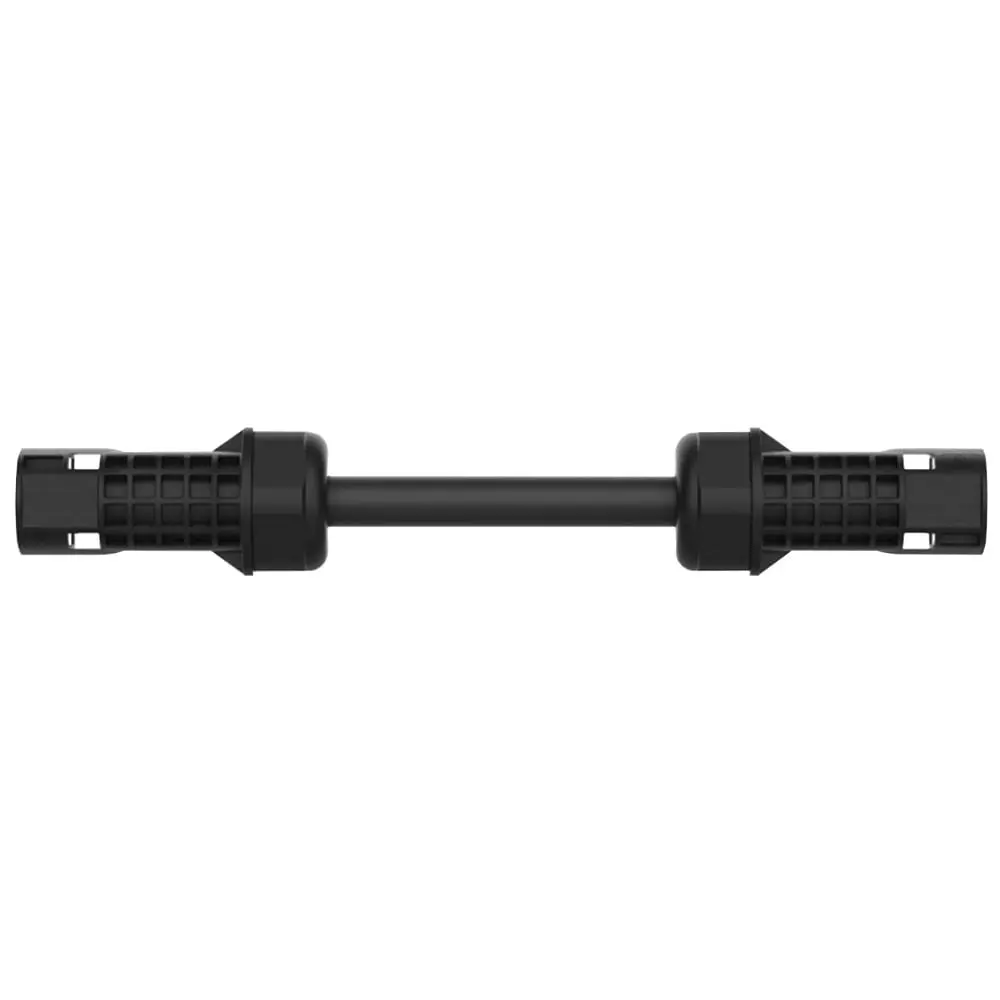

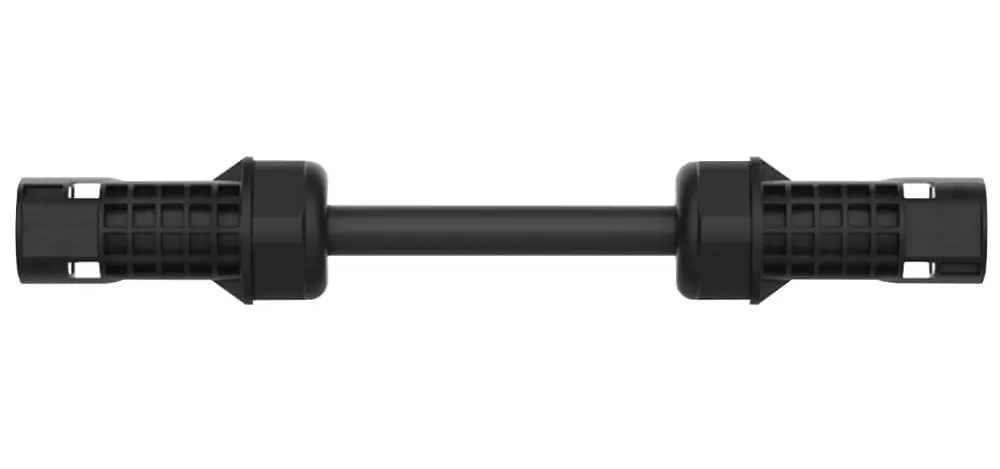

HMS Verbindungskabel
Verwendungszweck:
Wenn mehrere Mikrowechselrichter als "große" PV-Anlage zusammengeschaltet werden sollen, wird dieses HMS Connection Cable benötigt

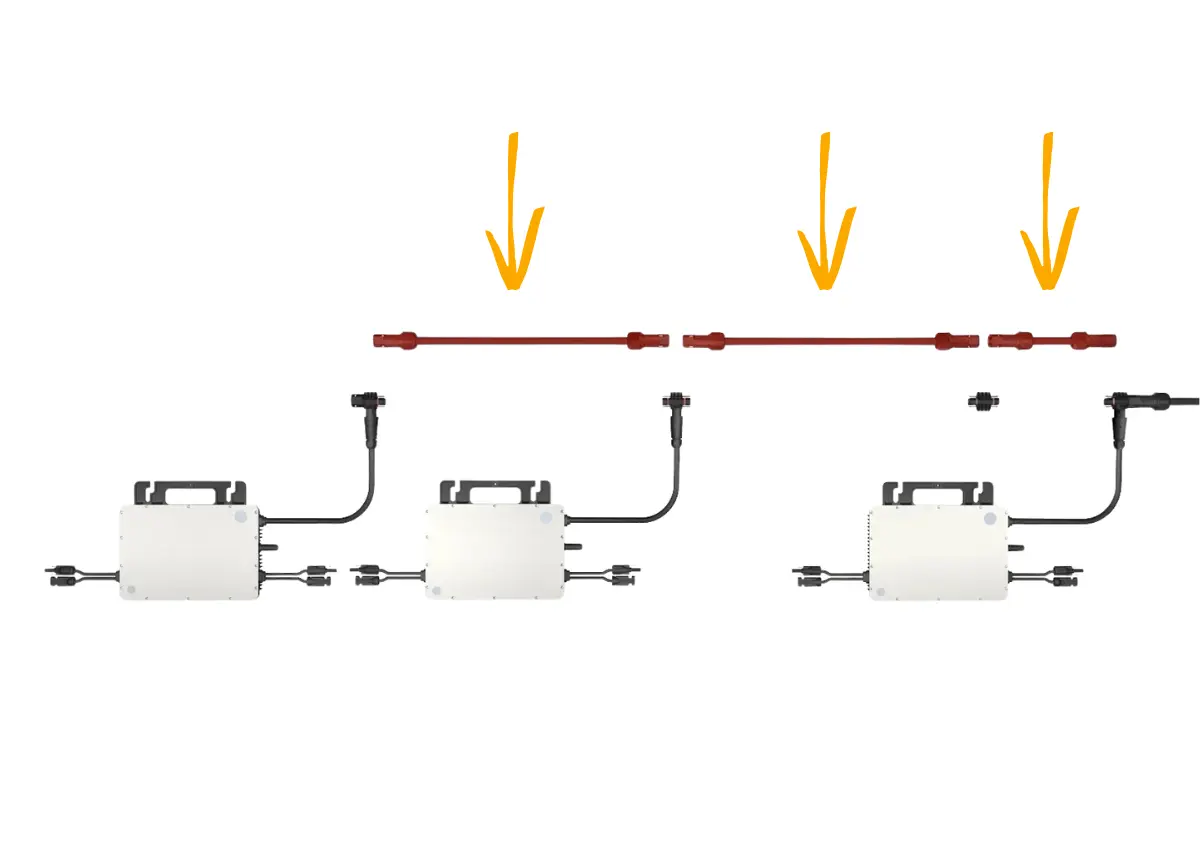

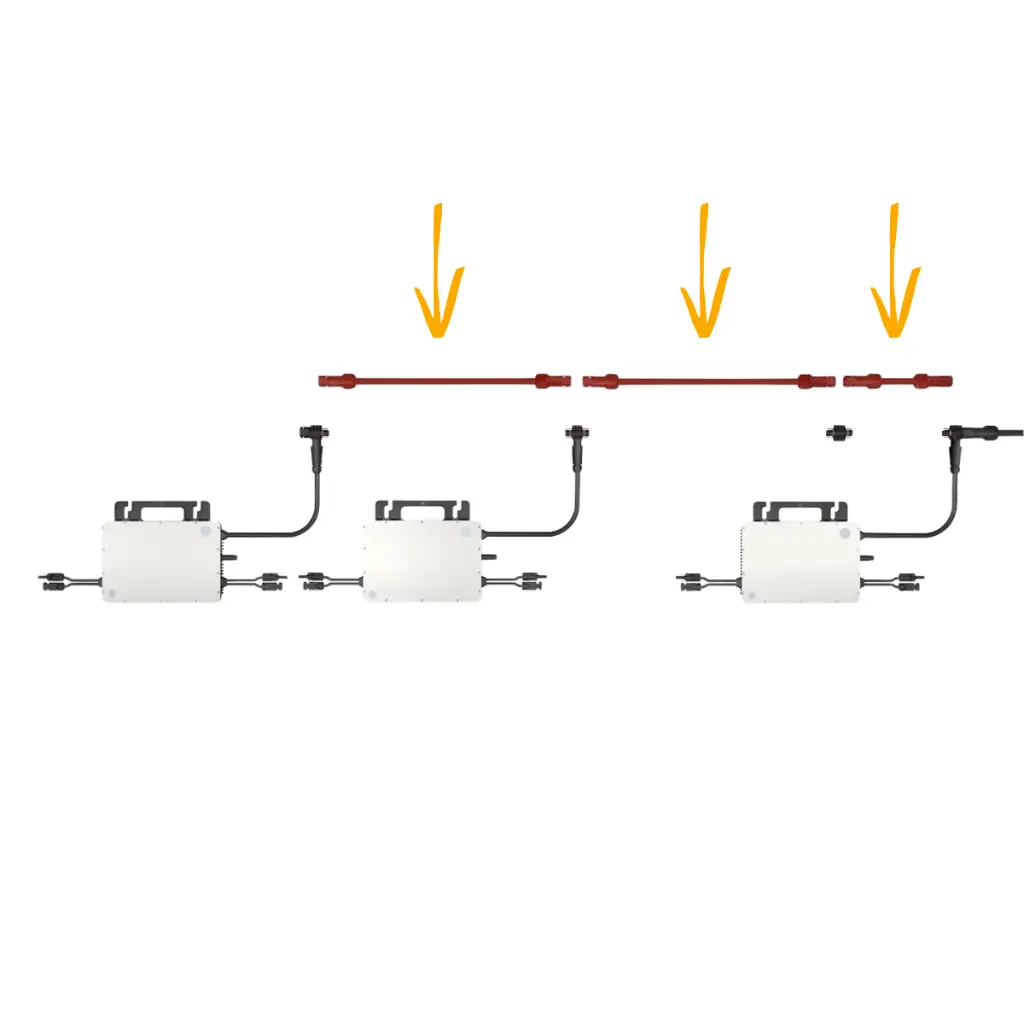

Das HMS Connection Cable verbindet die einzelnen HMS Trunk Connectoren untereinander und stellt somit die "AC-Sammelschienenleitung" dar, so wie im nebenstehenden Bild gezeigt.
Mit unserem angebotenen Kabel (4 mm²) dürfen maximal 5 Mikrowechselrichter vom Typ HMS-800W-2t und maximal 2 Mikrowechselrichter vom Typ HMS-1600-4t miteinander verbunden werden!
Achtung: Nur geeignet für HMS Wechselrichter von Hoymiles, sprich: Nur 1-phasig!

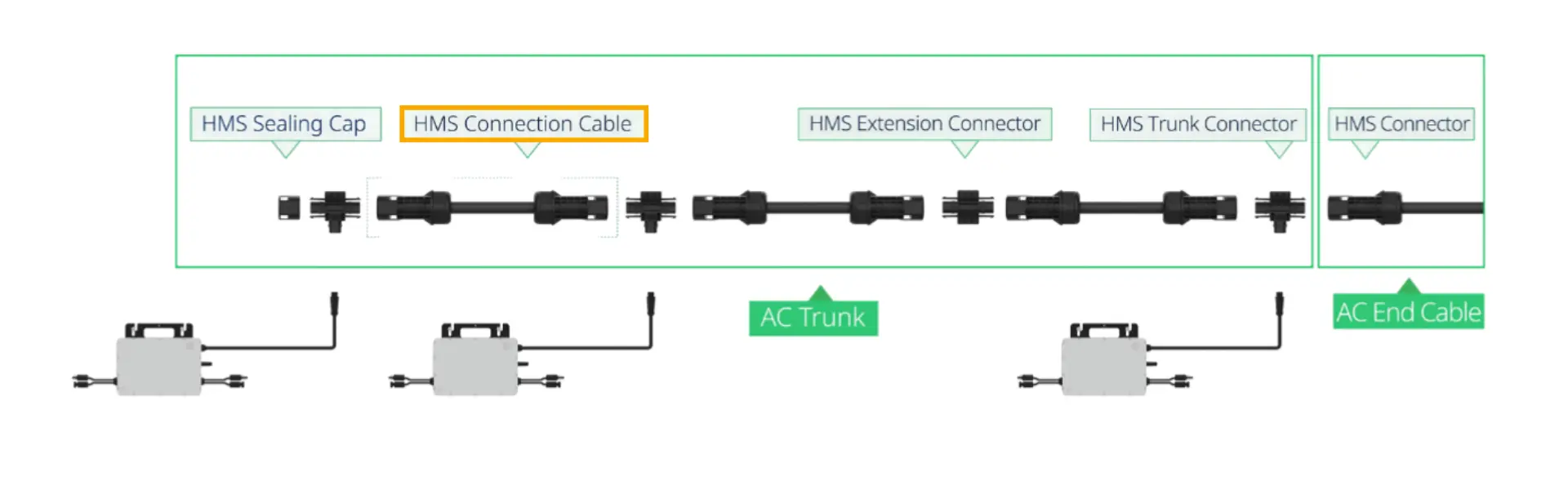

Multi-Mikro-Wechselrichter-System
Falls Sie noch weitere Bestandteile neben dem HMS Connection Cable kaufen möchten, finden Sie hier die Links:
Multi-Mikro-Wechselrichter- System
Hoymiles hat auf seinem YouTube-Kanal ein Video veröffentlicht, das wir dir hier nebenstehend eingebunden haben. Darin siehst du anschaulich, wie zum Beispiel sechs Solarmodule mit drei 800 W Mikro-Wechselrichtern verschaltet werden. Außerdem werden in dem Video alle notwendigen Kleinteile erklärt, die du für ein Multi-Mikro-Wechselrichter-System benötigst.
