DC MCB (Miniatur-Leitungsschutzschalter)

https://www.solarsale24.com/web/image/product.template/536/image_1920?unique=e2eb2bc
(1 Rezension)

Liefertermin: Ende Januar


9,99 € 9.99 EUR 9,99 €  zzgl. Versand inkl. MwSt.

9,99 €  zzgl. Versand inkl. MwSt.

Diese Kombination existiert nicht.

Das Produkt hat eine Mindestbestellmenge von 0 Stück.

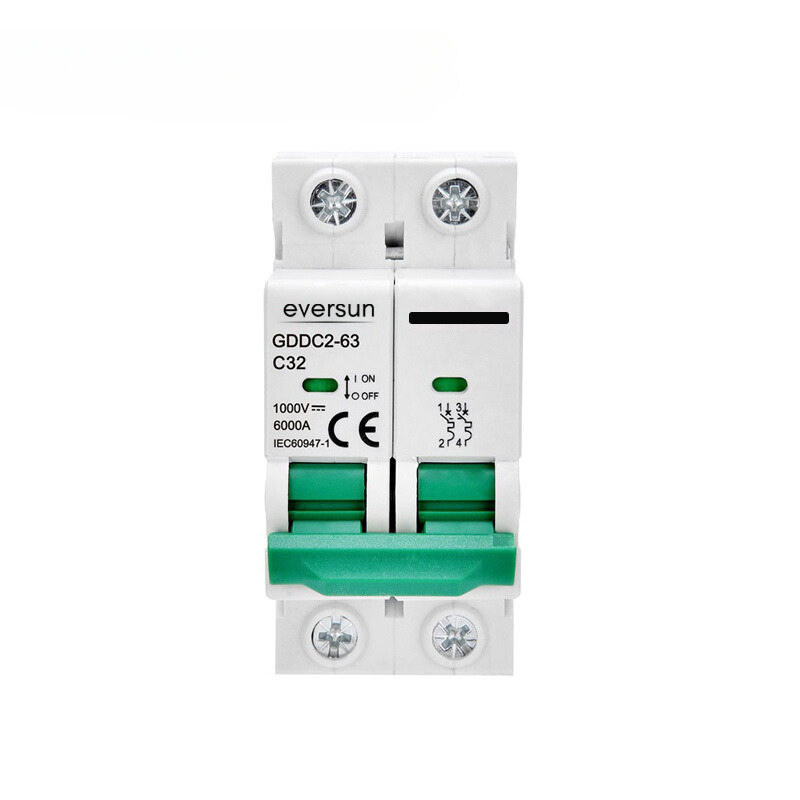

DC MCB Miniatur-Leitungsschutzschalter - GDDC2-63 6,0kA DC-MCB

Der GDDC2-63 Leistungsschalter wird für Gleichstrom-Nennströme bis 63A verwendet, für Überlast- und Kurzschlussschutz und kann auch für den seltenen Betrieb der Leitung verwendet werden. Leistungsschalter werden in DC-Anwendungen wie Kommunikations- und Photovoltaikanlagen eingesetzt.

Produktinformationen

Allgemeine Merkmale:

  • Normen und Standards: In Übereinstimmung mit IEC/EN60947-2
  • Anzeigefunktion: Mit Anzeigefunktion in der Kontaktstellung
  • Maximale Anschlussfähigkeit: 25mm²
  • Hinweis: Die Maße auf dem nebenstehenden Bild sind in mm angegeben

Elektrische Spezifikationen:

  • Nennstrom: 63A
  • Pole: 2P
  • Bemessungsspannung (Ue): 500V
  • Installationsspannung (Ui): 1000V
  • Bemessungsfrequenz: 50/60HZ
  • Nennausschaltvermögen: 6000A
  • Bemessungs-Stoßspannung (1.2/50) (Uimp): 4kV
  • Dielektrische Prüfspannung bei und ind. Frequenz für 1min: 2kV
  • Thermisch-magnetische Auslösecharakteristik: C
  • Elektrische Lebensdauer: 4000 Zyklen
  • Mechanische Lebensdauer: 10000 Zyklen

Relevante Informationen für die Installation

  • Kontaktstellungsanzeige: Ja
  • Schutzklasse: IP20
  • Referenztemperatur für die Einstellung des Thermoelements: 30°C
  • Umgebungstemperaturbereich: -5°C bis +40°C
  • Lagertemperaturbereich: -25°C bis +70°C
  • Art des Klemmenanschlusses: Kabel / U-Sammelschiene / Stift-Sammelschiene
  • Klemmengröße oben/unten für Kabel: 25mm² (18-3)
  • Anzugsdrehmoment: 2.5 N*m
  • Montage: Auf DIN-Schiene FN60715 (35mm)
  • Anschluss: Oben und unten
