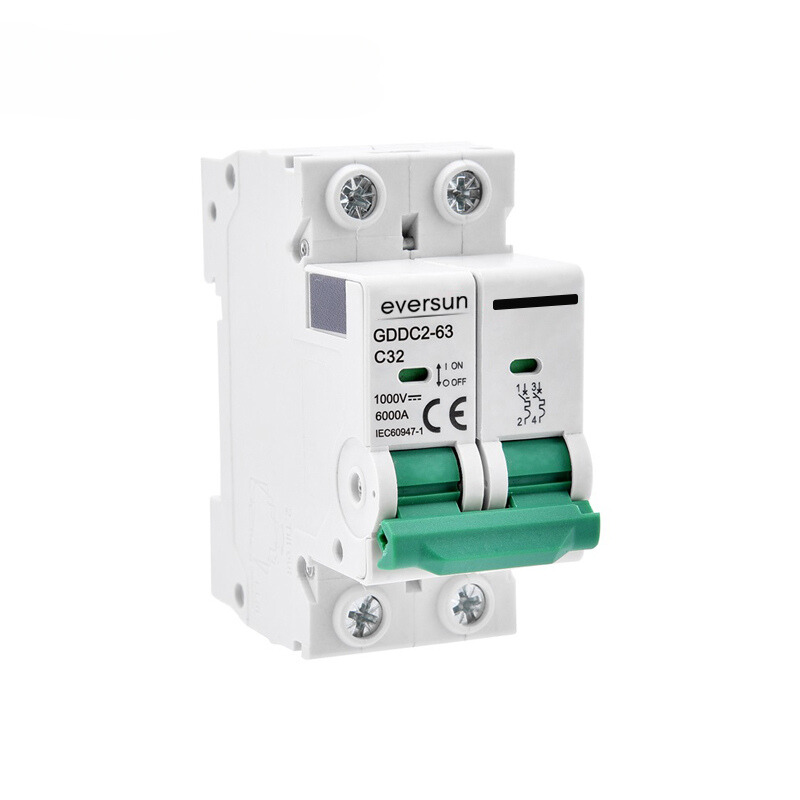

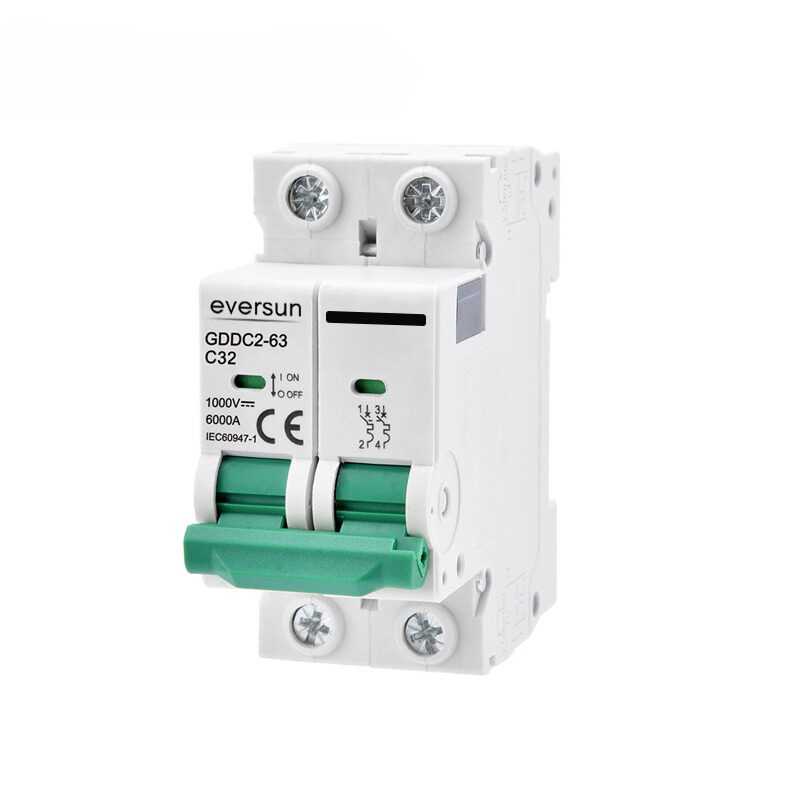

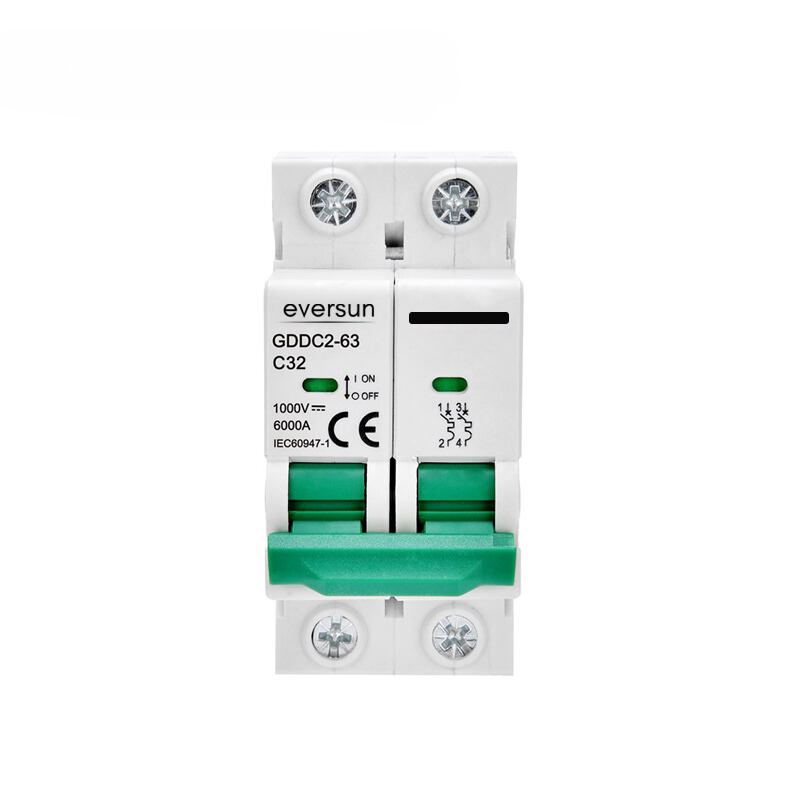

DC MCB Miniatur-Leitungsschutzschalter - GDDC2-63 6,0kA DC-MCB
Der GDDC2-63 Leistungsschalter wird für Gleichstrom-Nennströme bis 63A verwendet, für Überlast- und Kurzschlussschutz und kann auch für den seltenen Betrieb der Leitung verwendet werden. Leistungsschalter werden in DC-Anwendungen wie Kommunikations- und Photovoltaikanlagen eingesetzt.
Produktinformationen
Allgemeine Merkmale:
- Normen und Standards: In Übereinstimmung mit IEC/EN60947-2
- Anzeigefunktion: Mit Anzeigefunktion in der Kontaktstellung
- Maximale Anschlussfähigkeit: 25mm²
- Hinweis: Die Maße auf dem nebenstehenden Bild sind in mm angegeben
Elektrische Spezifikationen:
- Nennstrom: 63A
- Pole: 2P
- Bemessungsspannung (Ue): 500V
- Installationsspannung (Ui): 1000V
- Bemessungsfrequenz: 50/60HZ
- Nennausschaltvermögen: 6000A
- Bemessungs-Stoßspannung (1.2/50) (Uimp): 4kV
- Dielektrische Prüfspannung bei und ind. Frequenz für 1min: 2kV
- Thermisch-magnetische Auslösecharakteristik: C
- Elektrische Lebensdauer: 4000 Zyklen
- Mechanische Lebensdauer: 10000 Zyklen
Relevante Informationen für die Installation
- Kontaktstellungsanzeige: Ja
- Schutzklasse: IP20
- Referenztemperatur für die Einstellung des Thermoelements: 30°C
- Umgebungstemperaturbereich: -5°C bis +40°C
- Lagertemperaturbereich: -25°C bis +70°C
- Art des Klemmenanschlusses: Kabel / U-Sammelschiene / Stift-Sammelschiene
- Klemmengröße oben/unten für Kabel: 25mm² (18-3)
- Anzugsdrehmoment: 2.5 N*m
- Montage: Auf DIN-Schiene FN60715 (35mm)
- Anschluss: Oben und unten
