Endklemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 4
Mittelklemme
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Ballast Platte
Material: AL6005-T5 & SU304/316
Menge: 8
Verbindungsstück zwischen Aluschiene und Klemmen (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Verbindungsstück zwischen Aluschiene und Klemmen (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Endklemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Aluschiene
Material: AL6005-T5
Maße: 1.280 mm
Menge: 8 Stück
Dichtung für die Enden der Aluschiene
Material: EPDM
Maße: 300 mm
Menge: 16
Verbindungsstück
Material: AL6005-T5 & SU304/316
Maße: 150 mm
Menge: 4

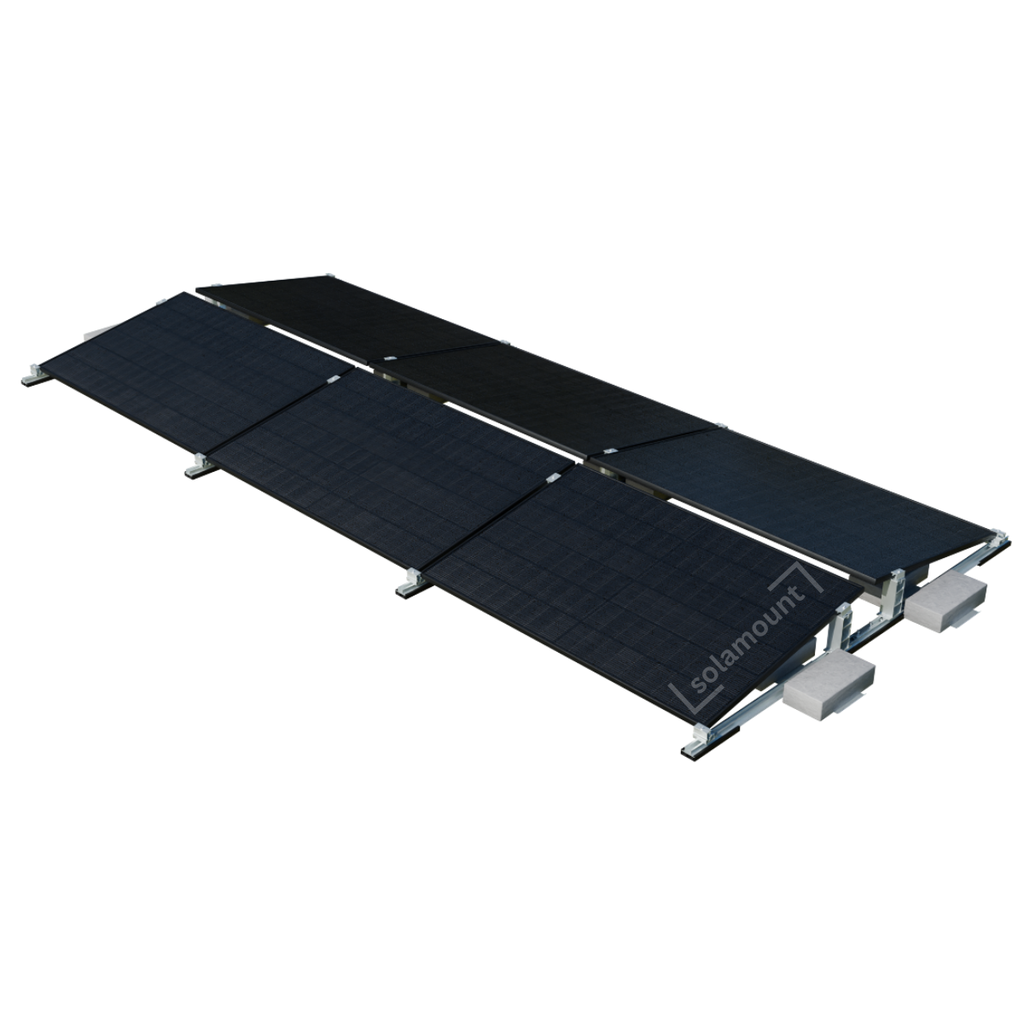

Premium Flachdach Halterung aus Aluminium und Edelstahl
Befestigung mit Gewicht (20kg pro Ballastplatte)
Schnelle und unkomplizierte Montage
In Selbstaufbau möglich
Ost-West oder Süd-Ausrichtung
- Anwendungsbeispiele: Flachdach, Garage, Boden
- Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
- Winkel: 10°
- Material: AL6005-T5, SUS304
- Länge Solarmodul: < 2100 mm
- Breite Solarmodul: 996-1303 mm
- Höhe Solarmodul: 30-35 mm
- Gewicht: 23,5 kg (ohne Ballast)
- Windlast: 60 m/s
- Schneelast: 1.4 kN/m²
- Garantie: 10 Jahre
Bei XL-Modulen (über 1776 mm Länge) sollte in der Anleitung des Modulherstellers nachgeschaut werden, ob diese Art der Befestigung freigegeben wird.
Mögliche Ausrichtungen
Die Flachdach Halterung für vier Solarmodule kann unterschiedlich ausgerichtet werden.
Süd Ausrichtung
Verbrauch eher tagsüber
Maximaler Gesamtertrag
Ost-West Ausrichtung
Verbrauch morgens und abends
Gleichmäßiger Ertrag über den Tag
Ohne Verbinder
Süd-Ost oder Süd-West möglich
Module auch nebeneinander stellbar
Vorteile Neigungswinkel von 10 Grad
Die Flachdachhalterung hat eine feste Neigung von 10°
optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.
Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.

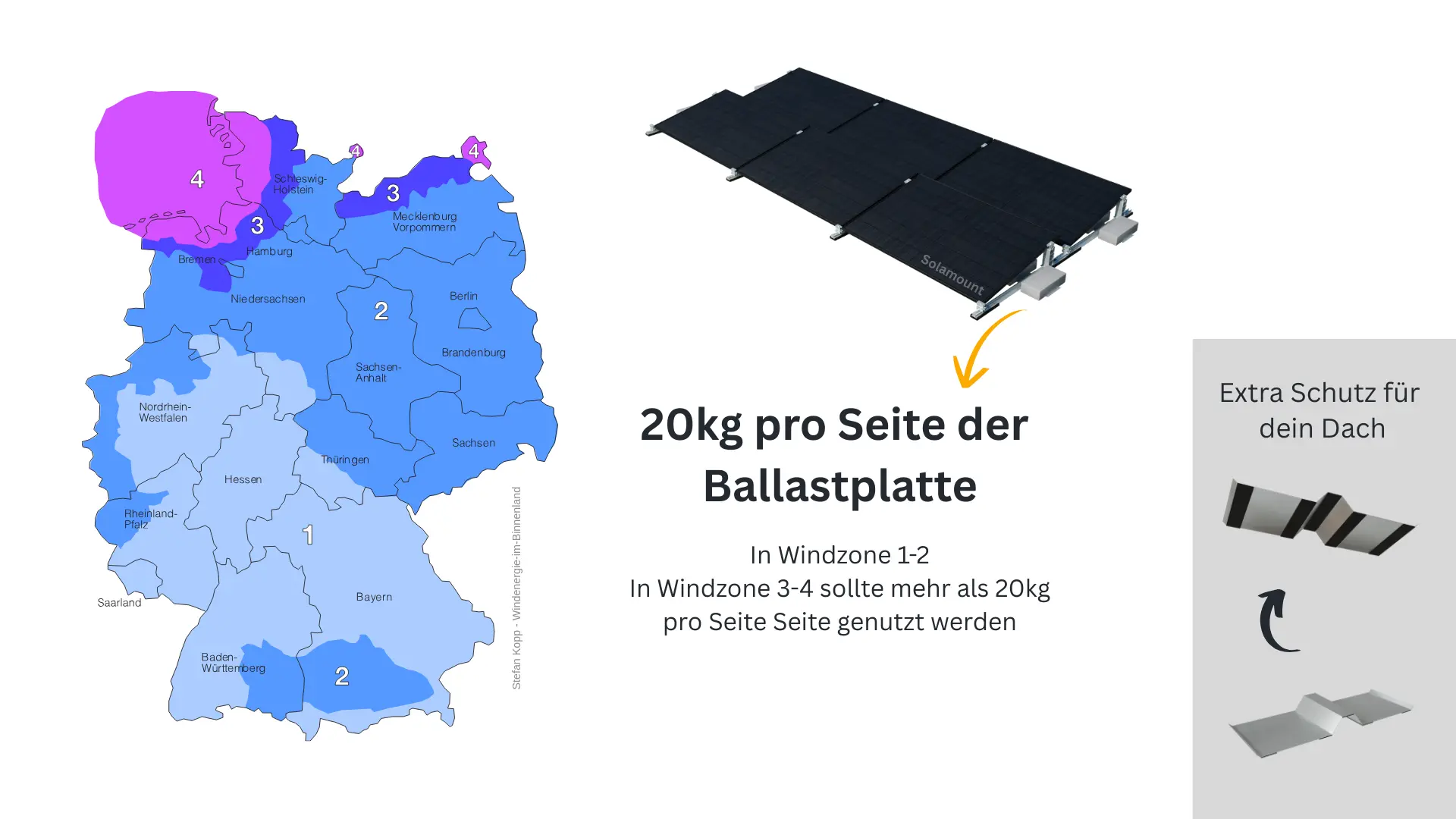

20kg pro Seite der Ballastplatte zur Befestigung
Standard-Ballastierung:
In 90 % der Regionen (Windzone 1 & 2) reichen 20 kg pro Seite der Ballastplatte
Erhöhte Windlast:
In Windzone 3 & 4 sollte mehr Gewicht pro Seite eingeplant werden
Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach
Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz
Stabilität erhöhen und Zusatz Gewicht reduzieren
Zusätzliche Verbinder
Mehrere Halterungen können hintereinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Verbindungsstück
Zusätzliche Klemmen
Mehrere Halterungen können nebeneinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Mittelklemme

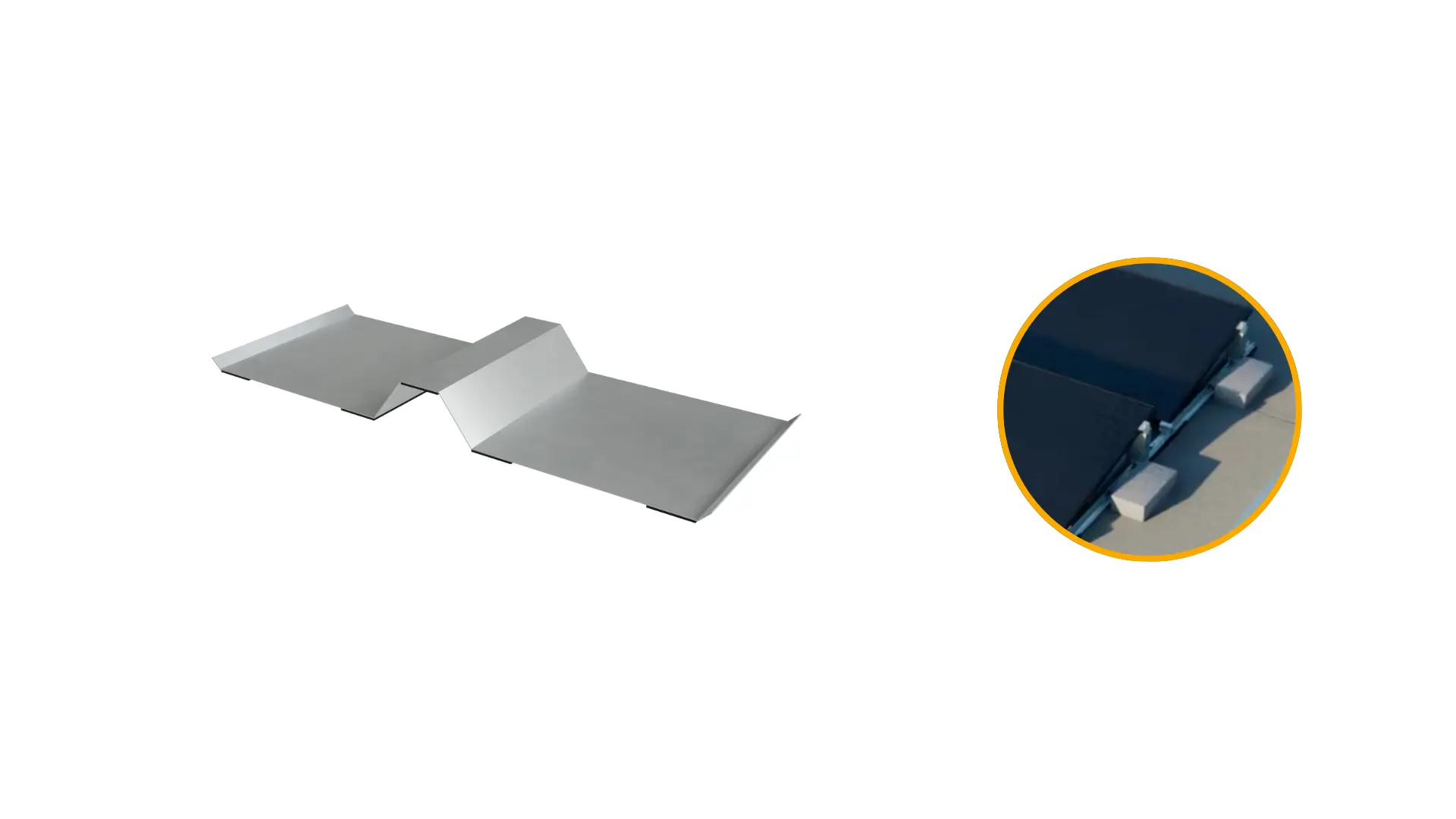

Zusätzliche Ballastplatte
Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen
Ballastplatte
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe wählen:
inkl. Windschutz, zusätzlichen Verbindern & Klemmen
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe wählen:
Inkl. Windschutz, zusätzlichen Verbindern & Klemmen
Endklemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 4
Mittelklemme
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Ballast Platte
Material: AL6005-T5 & SU304/316
Menge: 8
Verbindungsstück zwischen Aluschiene und Klemmen (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Verbindungsstück zwischen Aluschiene und Klemmen (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Endklemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 8
Aluschiene
Material: AL6005-T5
Maße: 1.280 mm
Menge: 8 Stück
Dichtung für die Enden der Aluschiene
Material: EPDM
Maße: 300 mm
Menge: 16
Verbindungsstück
Material: AL6005-T5 & SU304/316
Maße: 150 mm
Menge: 4
Premium Flachdach Halterung aus Aluminium und Edelstahl
Befestigung mit Gewicht (20kg pro Ballastplatte)
Schnelle und unkomplizierte Montage
In Selbstaufbau möglich
Ost-West oder Süd-Ausrichtung
- Anwendungsbeispiele: Flachdach, Garage, Boden
- Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
- Winkel: 10°
- Material: AL6005-T5, SUS304
- Länge Solarmodul: < 2100 mm
- Breite Solarmodul: 996-1303 mm
- Höhe Solarmodul: 30-35 mm
- Gewicht: 23,5 kg (ohne Ballast)
- Windlast: 60 m/s
- Schneelast: 1.4 kN/m²
- Garantie: 10 Jahre
Bei XL-Modulen (über 1776 mm Länge) sollte in der Anleitung des Modulherstellers nachgeschaut werden, ob diese Art der Befestigung freigegeben wird.
Mögliche Ausrichtungen
Die Flachdach Halterung für vier Solarmodule kann unterschiedlich ausgerichtet werden.
Süd Ausrichtung
Verbrauch eher tagsüber
Maximaler Gesamtertrag
Ost-West Ausrichtung
Verbrauch morgens und abends
Gleichmäßiger Ertrag über den Tag
Ohne Verbinder
Süd-Ost oder Süd-West möglich
Module auch nebeneinander stellbar
Vorteile Neigungswinkel von 10 Grad
Die Flachdachhalterung hat eine feste Neigung von 10°
optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.
Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.
20kg pro Seite der Ballastplatte zur Befestigung
Standard-Ballastierung:
In 90 % der Regionen (Windzone 1 & 2) reichen 20 kg pro Seite der Ballastplatte
Erhöhte Windlast:
In Windzone 3 & 4 sollte mehr Gewicht pro Seite eingeplant werden
Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach
Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz
Stabilität erhöhen und Zusatz Gewicht reduzieren
Zusätzliche Verbinder
Mehrere Halterungen können hintereinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Verbindungsstück
Zusätzliche Klemmen
Mehrere Halterungen können nebeneinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Mittelklemme
Zusätzliche Ballastplatte
Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen
Ballastplatte
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe wählen:
inkl. Windschutz, zusätzlichen Verbindern & Klemmen
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe wählen:
Inkl. Windschutz, zusätzlichen Verbindern & Klemmen
