Ziegeldach Set für Solarmodule | Individuell anpassbar | Solamount
Lieferzeit: 4 Tage
Alle Bestandteile Ihres Ziegeldach Sets mit einem Klick

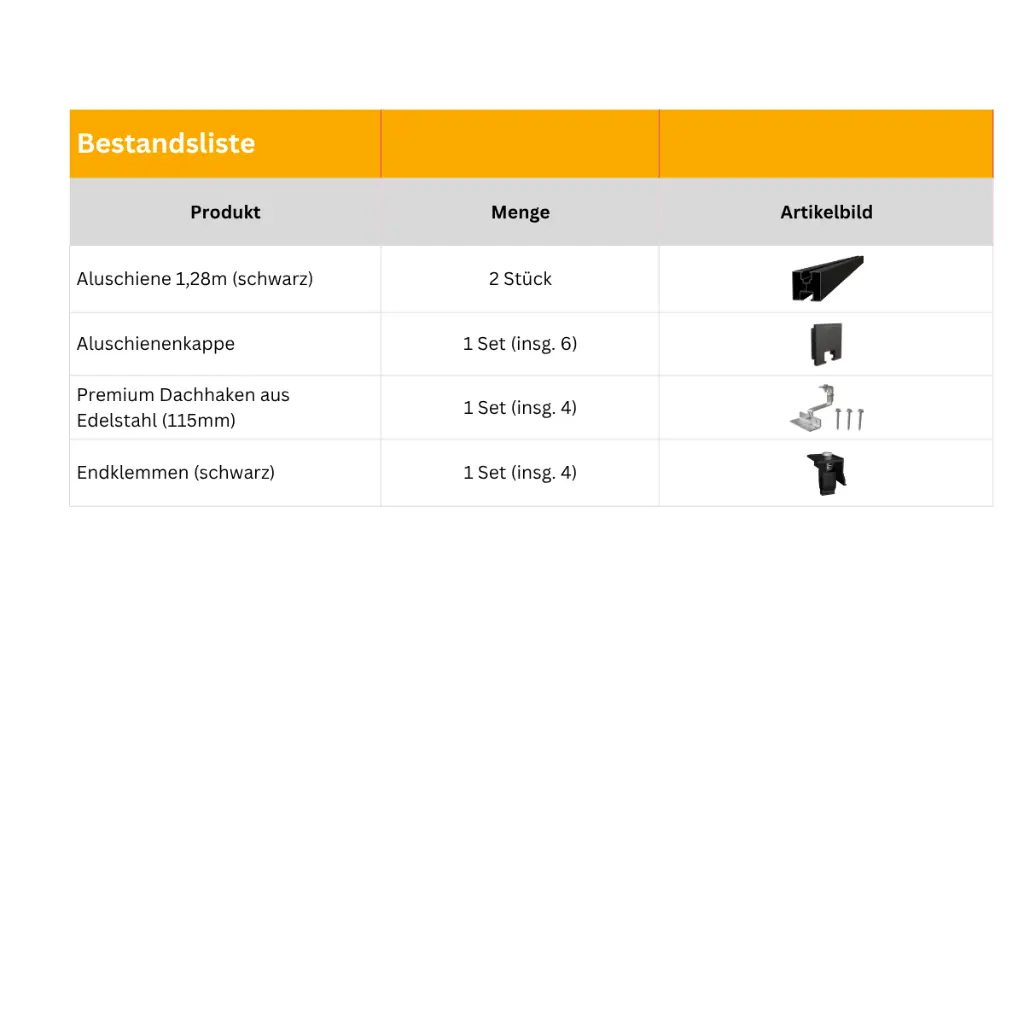

Wählen Sie die Reihen und die Anzahl der Solarmodule aus, die Sie auf Ihrem Ziegeldach anbringen möchten. Das Set stellt Ihnen automatisch die nötigen Bestandteile zusammen. Die genaue Anzahl der Komponenten können Sie oben unter unter Dokumente -> Stückliste_Ziegeldachset (PDF-Datei) einsehen. Die Sets basieren auf folgenden Grundbestandteilen:
Premium Dachhaken
Inkl. Bolzen und Schrauben
Material: SUS304 (Edelstahl)
Variante: 115mm oder 150mm
Innenverbinder
Zum Verbinden der Aluschienen
Material: AL6005-T5 (Aluminium), Schraube SUS304 (Edelstahl)
Aluschienenkappe
Verhindert das Eindringen von Dreck und bietet einen schönen Schienenabschluss
Material: EPDM
Maße: 40x40mm
Aluschiene
Werden mit Hilfe der Innenverbinder passend verlängert
Material: AL6005-T5 (Aluminium)
Maße: 2,40m & 1,90m & 1,28m
Endklemme
Befestigung der Solarmodule an den Aluschienen
Material: AL6005-T5 (Aluminium), Schraube: SUS304 (Edelstahl)
Mittelklemme
Befestigung der Solarmodule an den Aluschienen
Material: AL6005-T5 (Aluminium), Schraube: SUS304 (Edelstahl)
Mit welchen Solarmodulen ist das Set kombinierbar?
Unser Ziegeldach-Set ist mit Solarmodulen mit einer Rahmenhöhe von 30 mm kompatibel. Das gängige Standardmaß in Deutschland liegt bei 1722-1762 x 1134 x 30 mm, aber auch Module mit abweichenden Maßen (z.B. 500W Module mit einer Länge von knapp 2100 mm) können verwendet werden – entscheidend ist die Rahmenhöhe von 30 mm.
Maximales Modulmaß:
-> Vertikal (hochkant) = 2100 x 1145 x 30 mm
-> Horizontal (waagerecht) = 1800 x 1145 x 30 mm
XL-Module (Länge > 1800 mm) können aktuell nur vertikal mit unserem Ziegeldach Set installiert werden. Eine Lösung zur horizontalen Montage wird in ein paar Tagen bereitstehen!
Ende 2024 setzen die meisten Bundesländer eine neue Grenze von bis zu 3 m² Glasfläche pro Modul um. Dadurch können künftig auch größere und leistungsstärkere Module eingesetzt werden.
Wichtig: Wenn du Module mit mehr als 2 m² Fläche verbaust, empfehlen wir den Einsatz von zusätzlichen Dachhaken, um die höhere Wind- und Schneelast sicher abzufangen und die mechanische Belastung besser zu verteilen.

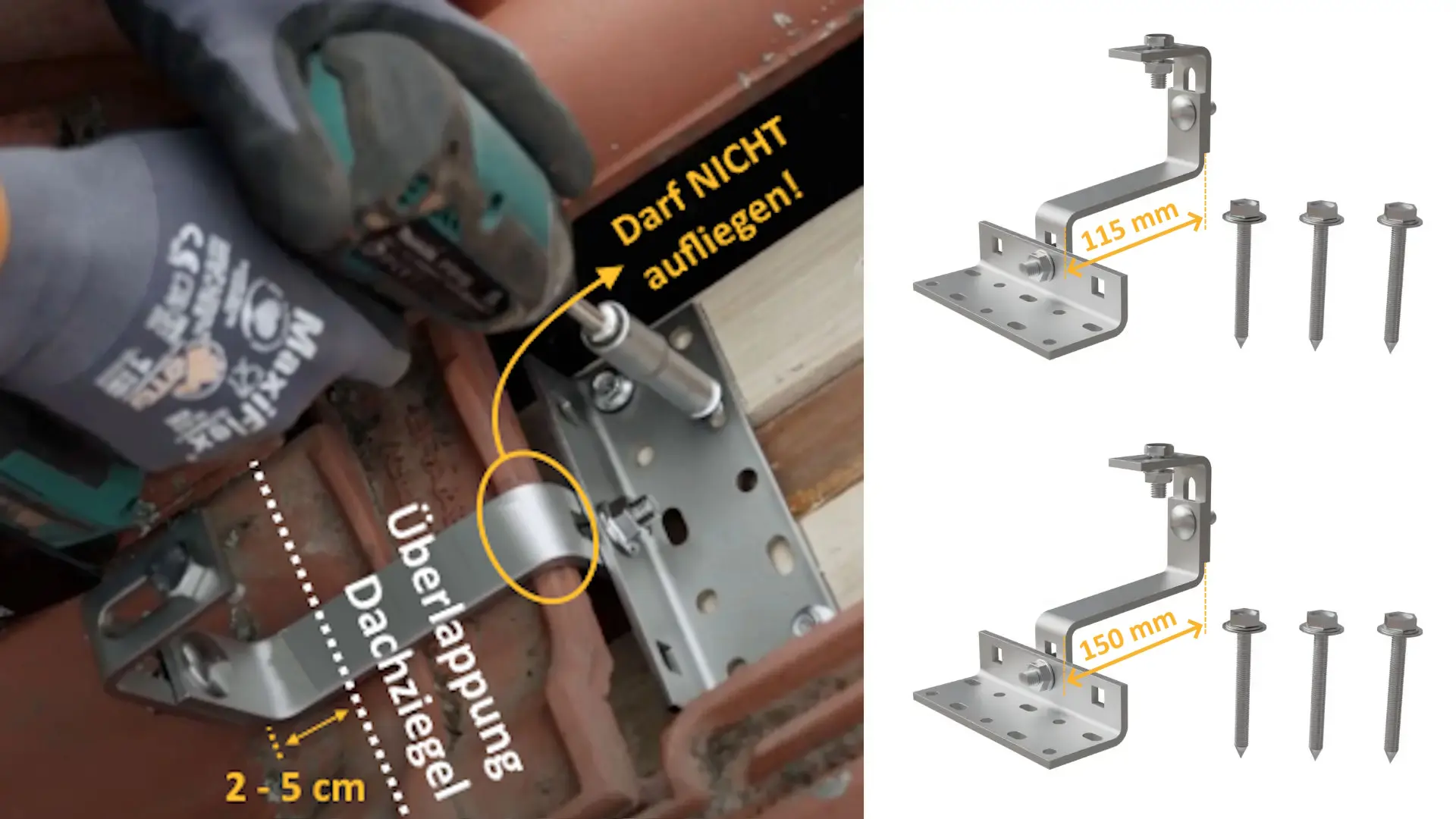

Premium Dachhaken: 115 mm oder 150 mm?
Die benötigte Länge des Dachhakens ist abhängig von Ihrem Ziegel. Wir empfehlen die Länge des Dachziegels durch Messen oder technische Zeichnungen herauszufinden. Der Dachhaken sollte 2-5 cm unter dem Ziegel hervorschauen. Sollte der Dachhaken deutlich zu kurz sein, kann es zu Beschädigungen des Ziegels kommen. Außerdem darf er nicht auf dem Dachziegel aufliegen.
Alle Dachhaken sind Schwerlastdachhaken und werden inkl. Schrauben und Bolzen geliefert.

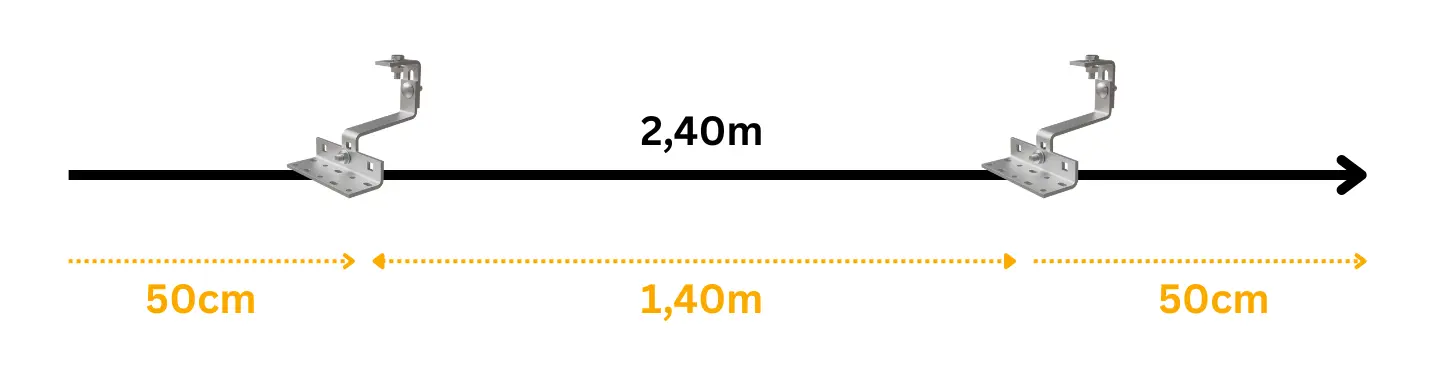

Der maximale Abstand von Dachhaken zu Dachhaken liegt bei 140 cm und die maximale Auskragung (also der Abstand vom letzten Dachhaken zum äußersten Modulrand) liegt bei maximal 50 cm (gilt für die Windlastzonen 1+2 und Schneelastzone 1).
