Halterung Flachdach für 1 Solarmodul

https://sale.odoo.com/web/image/product.template/563/image_1920?unique=301d06c
(2 Rezensionen)

Lieferzeit: 21 Tage

47,99 € 47.99 EUR 47,99 €  zzgl. Versand inkl. MwSt.

47,99 €  zzgl. Versand inkl. MwSt.

Nicht zum Verkauf verfügbar

(47,99 € / Einheit(en))

Diese Kombination existiert nicht.

Halterung Flachdach für 1 Solarmodul, Befestigung mit Gewicht

Halterung Flachdach
für 1 Solarmodul, Befestigung mit Gewicht

Produktinformationen

  • Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
  • Einstellbarer Winkel 10°
  • Material: AL6005-T5, SUS304
  • Länge Solarmodul: < 220 cm
  • Breite Solarmodul: 990-1313mm
  • Höhe Solarmodul: 30-35mm
  • Gewicht: 13,4kg

Die Flachdach-Halterung lässt sich schnell und unkompliziert montieren. Im nebenstehenden Video sehen Sie, wie die Halterung für das erste Modul aufgebaut wird. Das Prinzip bleibt für jedes weitere Modul gleich. Die Anordnung der einzelnen Module kann nach Belieben gewählt werden.

Je nach Ausrichtung können die Verbindungsstücke unterschiedlich montiert werden. So können Sie die Flachdach-Halterung flexibel an Ihre Wünsche anpassen.

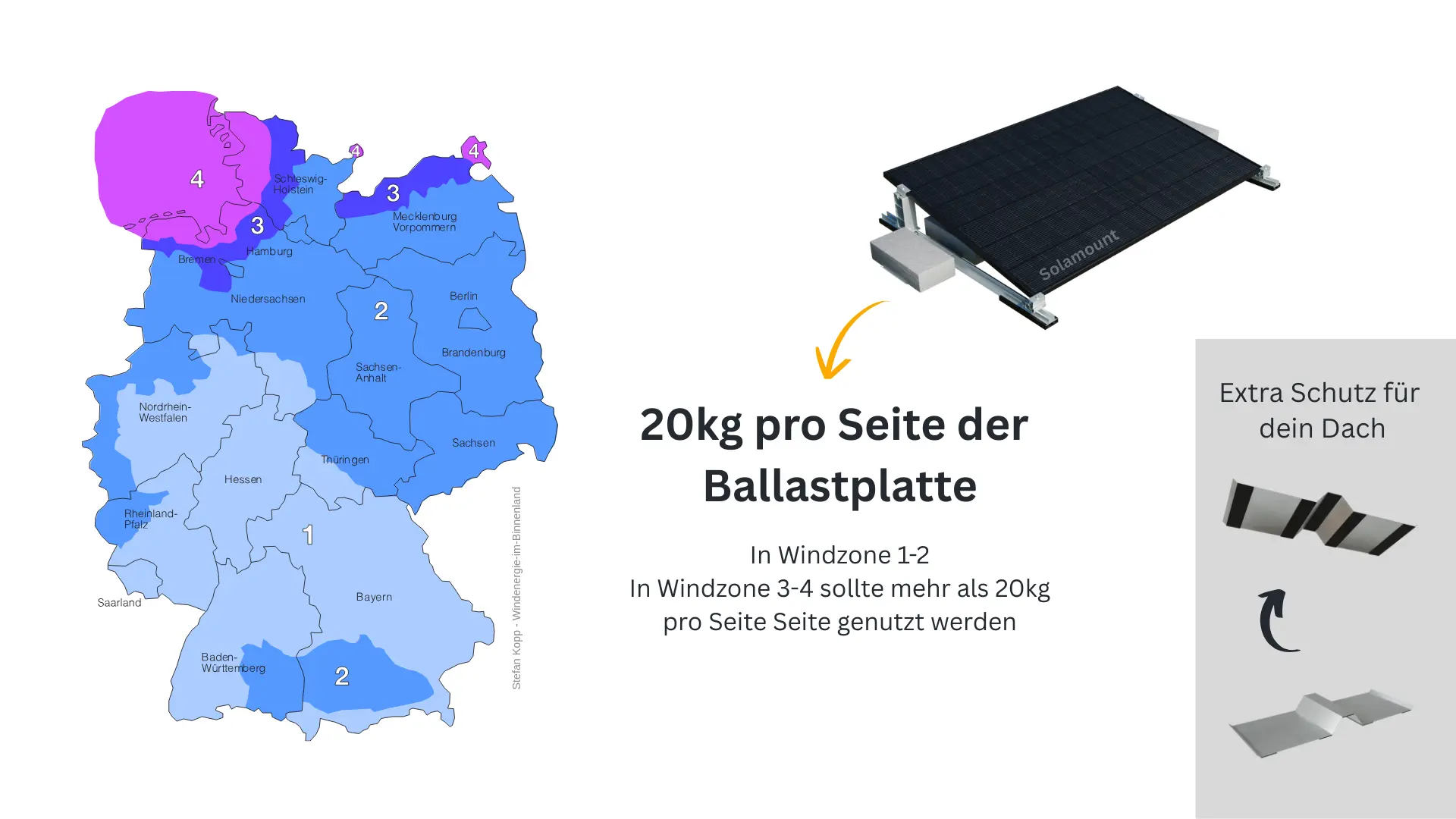

Die Flachdachhalterung ist für 1 Solarmodul ausgelegt. Befestigt wird das Montagesystem durch Gewicht, weshalb keine Bohrung in das Dach notwendig ist. Zur Befestigung können Pflastersteine mit ca. 9,4kg genutzt werden. Die Unterkonstruktion kann mit Hilfe von Verbindern auch für beliebig große Flächen genutzt werden. Hierfür können Sie mehrere Flachdach Halterung Sets miteinander verbinden.

Je nach Gegebenheiten Ihres Dachs und seiner Ausrichtung kann auch die Flachdachhalterung für 6 Module eine interessante Option sein. Optisch bieten sich Full Black Module an. Die Ausrichtung kann je nach Dach angepasst werden.

Hochwertige Materialien


Wetterfest und langlebig


Unkomplizierte Montage

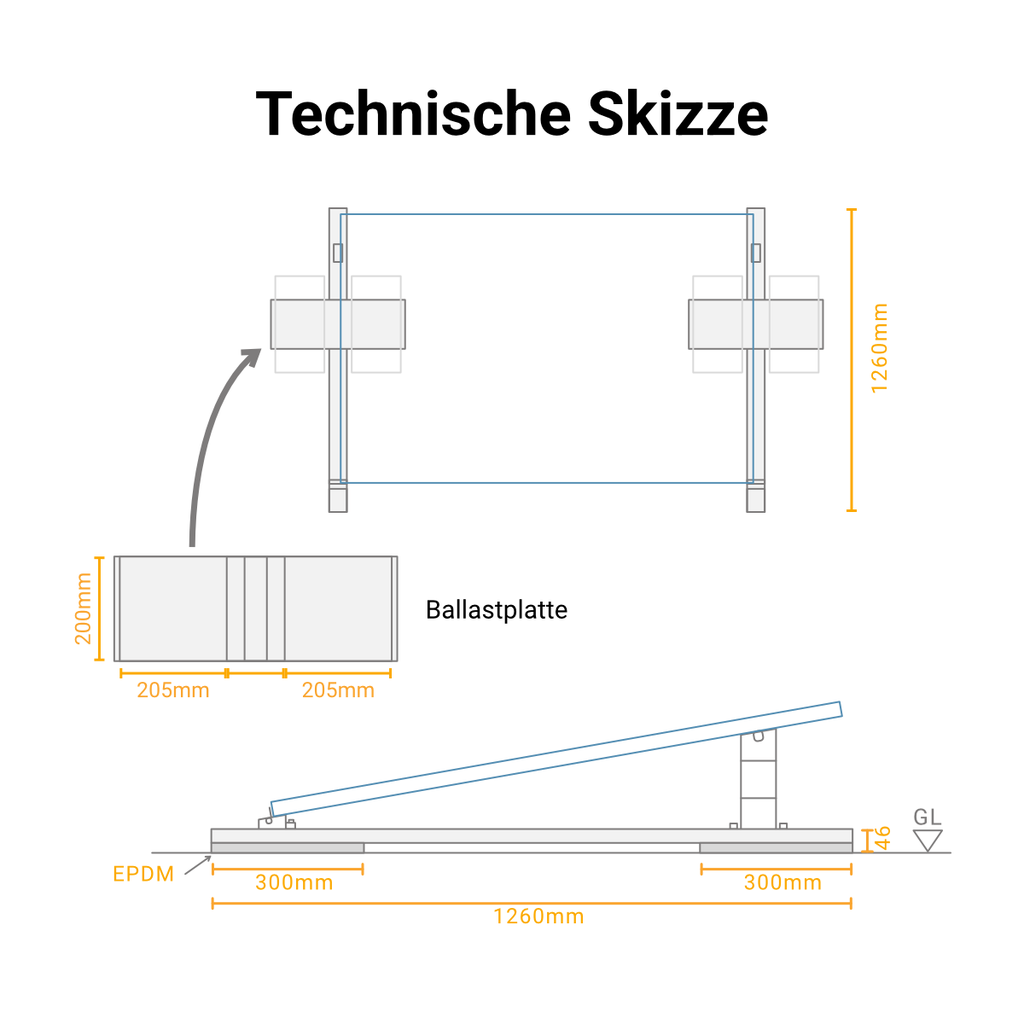

Maße der Flachdachhalterung

Das Set hat einen vorgegebenen Neigungswinkel von 10°. Ein flacher Neigungswinkel sorgt für einen höheren Ertrag. Dementsprechend ist ein Neigungswinkel von 10° optimal, um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.

Die Maßangaben sind in mm. Dementsprechend ist die Breite der Halterung 1260mm (1,26m) breit.

Bestandteile des 1er Flachdach Halterung-Sets

Die Flachdach Halterung für 4 Solarmodule besteht aus mehreren Bestandteilen. Jedes Set beinhaltet die in der Tabelle aufgeführten Grundbestandteile.

Aluschiene

Material: AL6005-T5

Maße: 1.260 mm

Menge: 2 Stück

Dichtung für die Enden der Aluschiene

Material: EPDM

Maße: 300 mm

Menge: 4 Stück

Verbindungsstück zwischen Aluschiene und Klemme (unten)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 2 Stück

Verbindungsstück zwischen Aluschiene und Klemme (oben)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 2 Stück

Endklemme (unten)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge:  2 Stück

Endklemme (oben)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge:  2 Stück

Mittelklemme

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge:  0 Stück

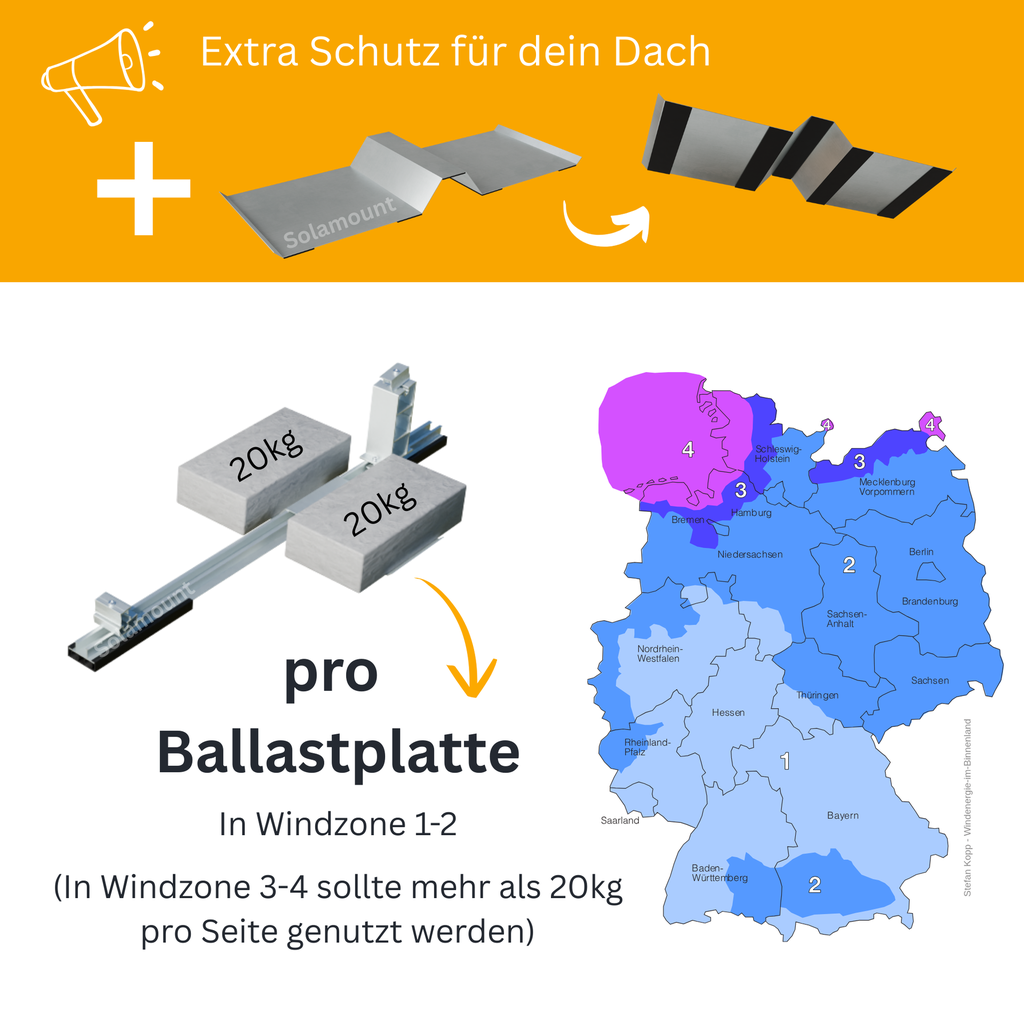

Ballastplatte

Kann beispielsweise mit Sandsäcken oder Ziegelsteinen beschwert werden.

Material: AL6005-T5

Maße: 200 mm x 200 mm

Menge: 2 Stück

Produkt

Bezeichnung

Material

mm

Menge


Aluschiene

AL6005-T5

1260mm

2


Dichtung für die Enden der Aluschiene

(zwei pro Schiene)

EPDM

300mm

4


Verbindungsstück zwischen Aluschiene und Klemmen (unten)

AL6005-T5 &

SU304/316

70mm

2


Verbindungsstück zwischen Aluschiene und Klemmen (oben)

AL6005-T5 &

SU304/316

70mm

2


Endklemme (unten)

AL6005-T5 &

SU304/316

70mm

2


Endklemme (oben)

AL6005-T5 &

SU304/316

70mm

2


Mittelklemme

AL6005-T5 &

SU304/316

70mm

0


Ballastplatte

(kann bspw. mit Sandsäcken oder Ziegelsteinen beschwert werden)

AL6005-T5

Auflagefläche pro Seite 200mmx200mm

2
