Aluschiene | 1,28m-4,8m | Silber/Schwarz

https://sale.odoo.com/web/image/product.template/496/image_1920?unique=279faa8
(27 Rezensionen)

Lieferzeit: 14 Tage




Mengenrabatt bei steigender Abnahmemenge

7,62 € 7.62 EUR 7,62 €  zzgl. Versand inkl. MwSt.

9,99 €  zzgl. Versand inkl. MwSt.

Nicht zum Verkauf verfügbar

  • Farbe
  • Länge in m
  • Mengeneinheit

Diese Kombination existiert nicht.

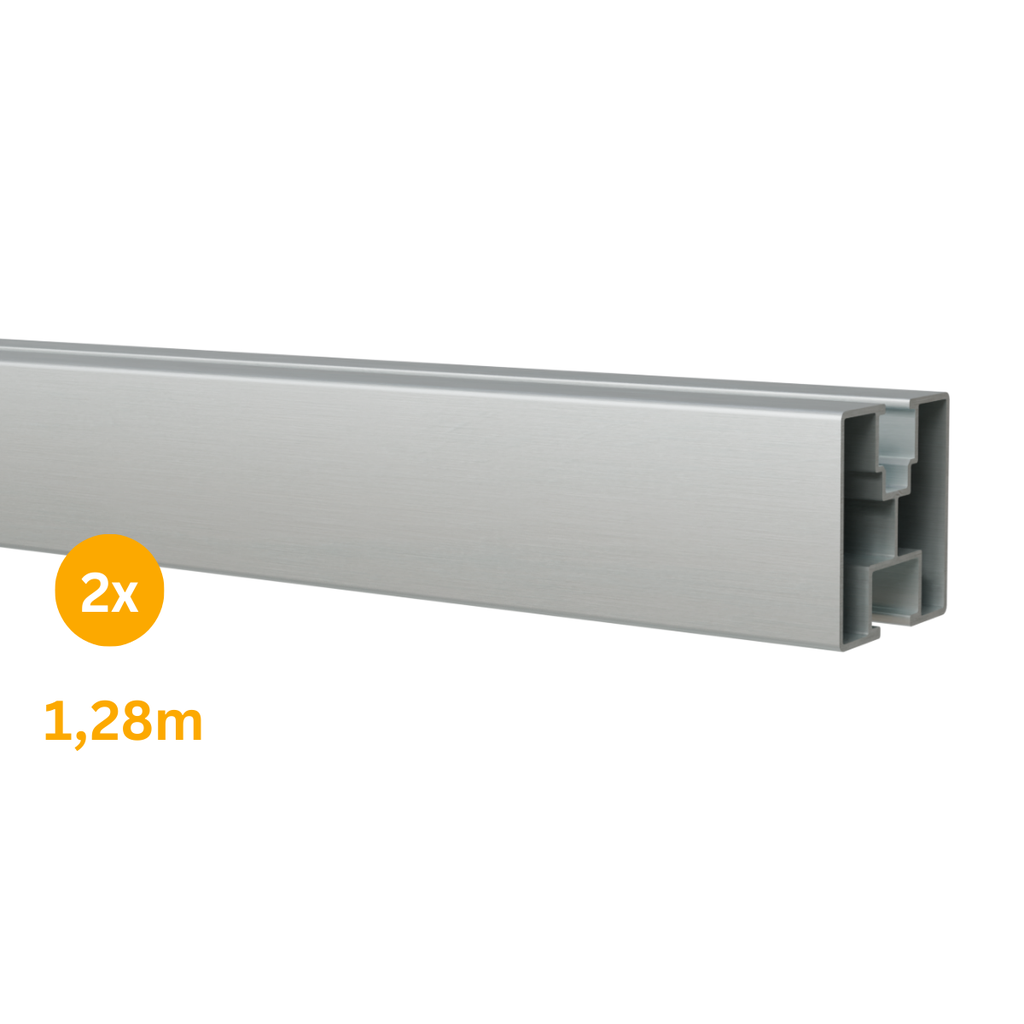

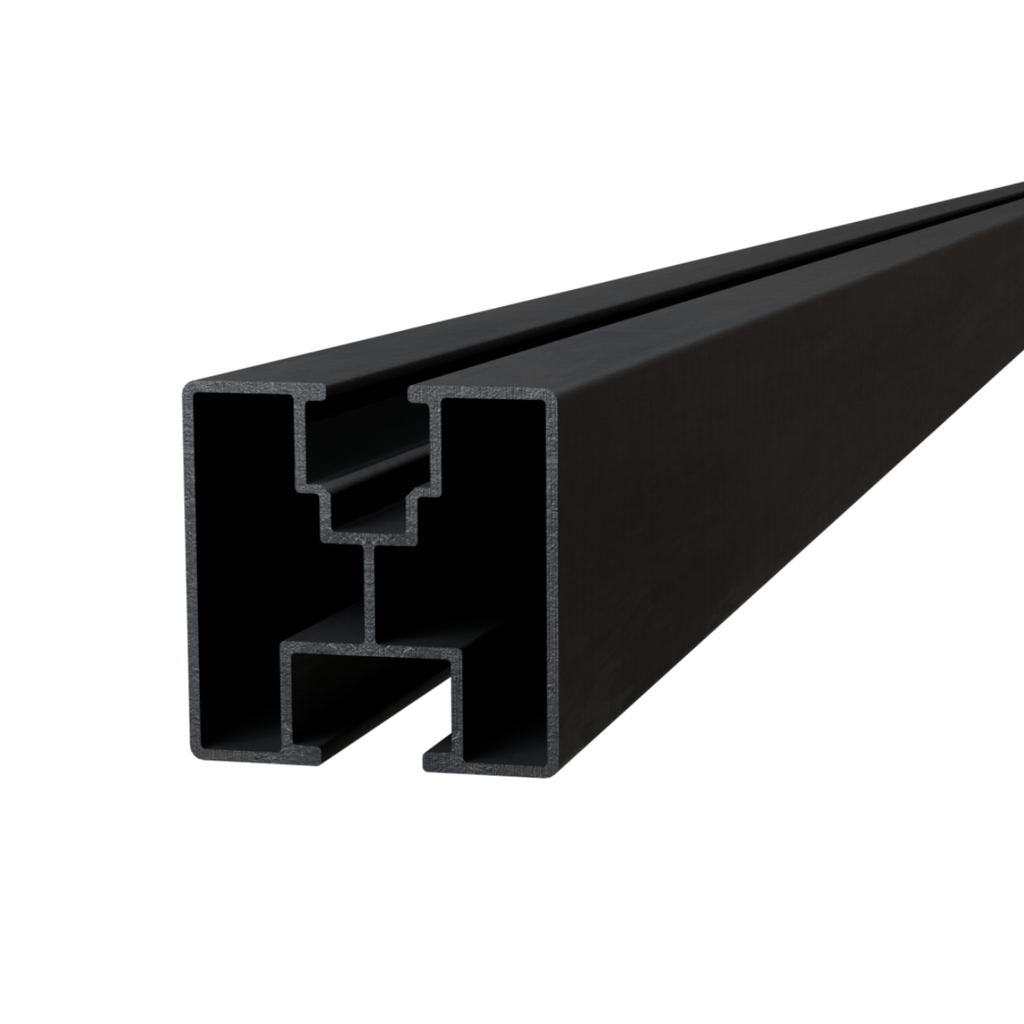

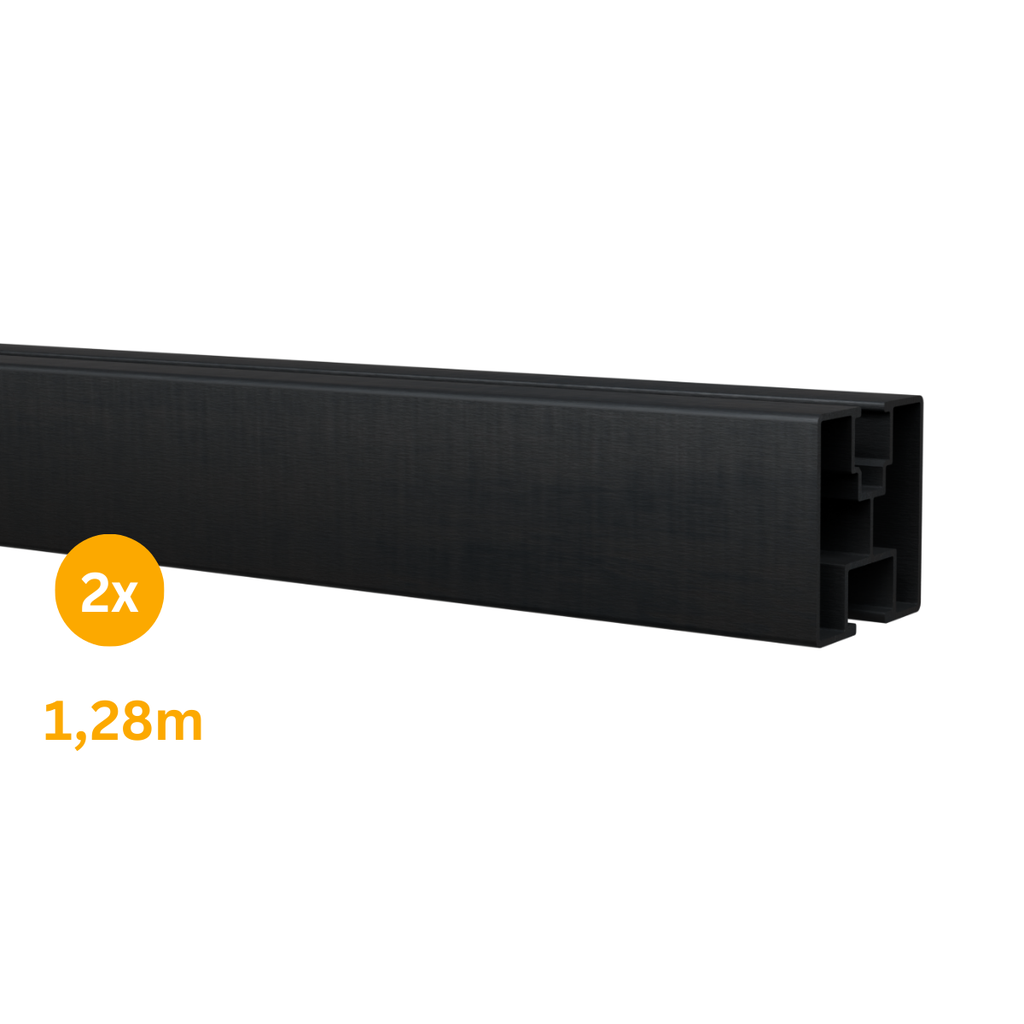

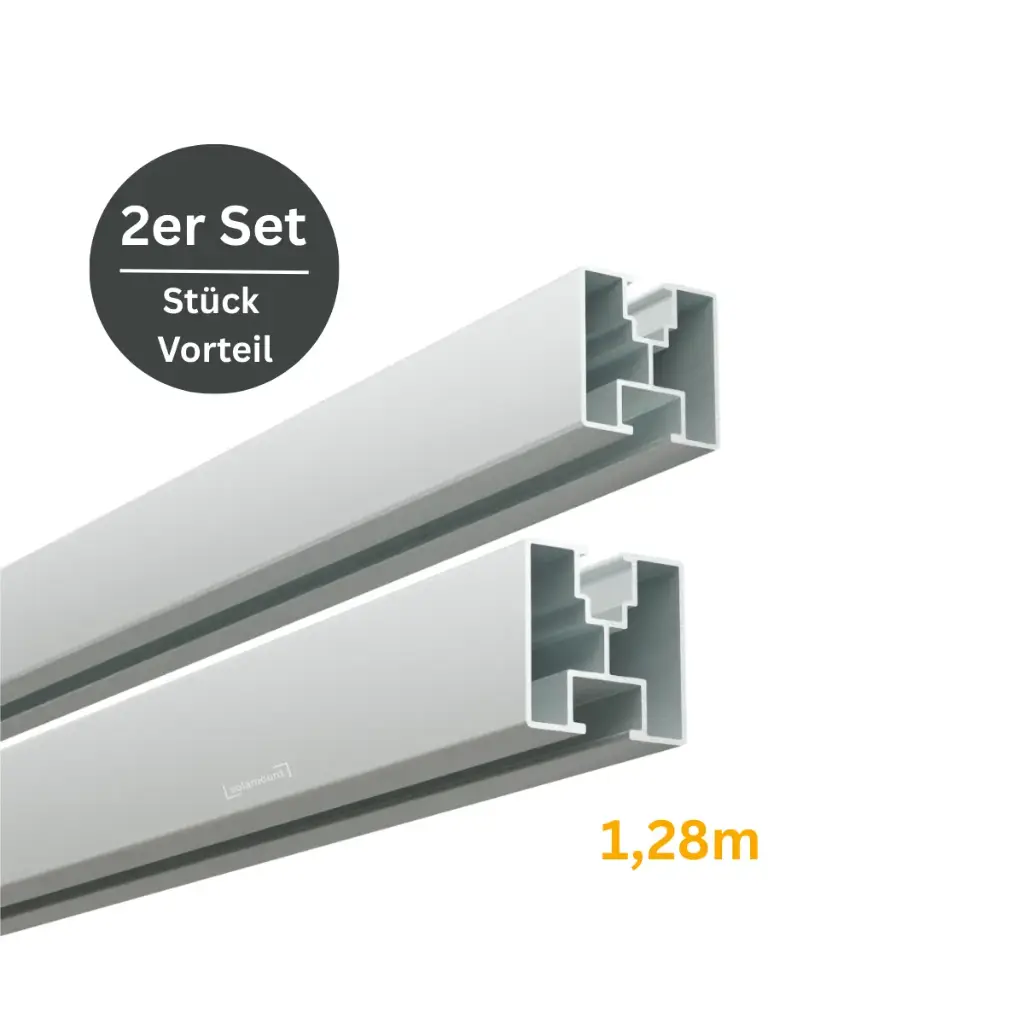

PV Aluschienen 40x40 in verschiedenen Größen zur Befestigung von Solarmodulen

Angaben in mm

Produktinformationen

  • Material: Aluminium-Legierung, korrosionsbeständig und gewährleistet eine langfristige Nutzung, auch unter extremen Wetterbedingungen.
  • Maße: 1,28m, 2,4m, 3,8m, 4,8m
  • Profil: 40mm x 40mm (Breite x Höhe)
  • Windlast: 60m/s
  • Schneelast: 1,4KN/M2
  • Garantie: 10 Jahre

PreisstaffelFür dieses Produkt ist eine Preisstaffel hinterlegt. Je mehr Produkte Sie abnehmen, desto günstiger wird der Stückpreis.

Welche Länge passt am besten?

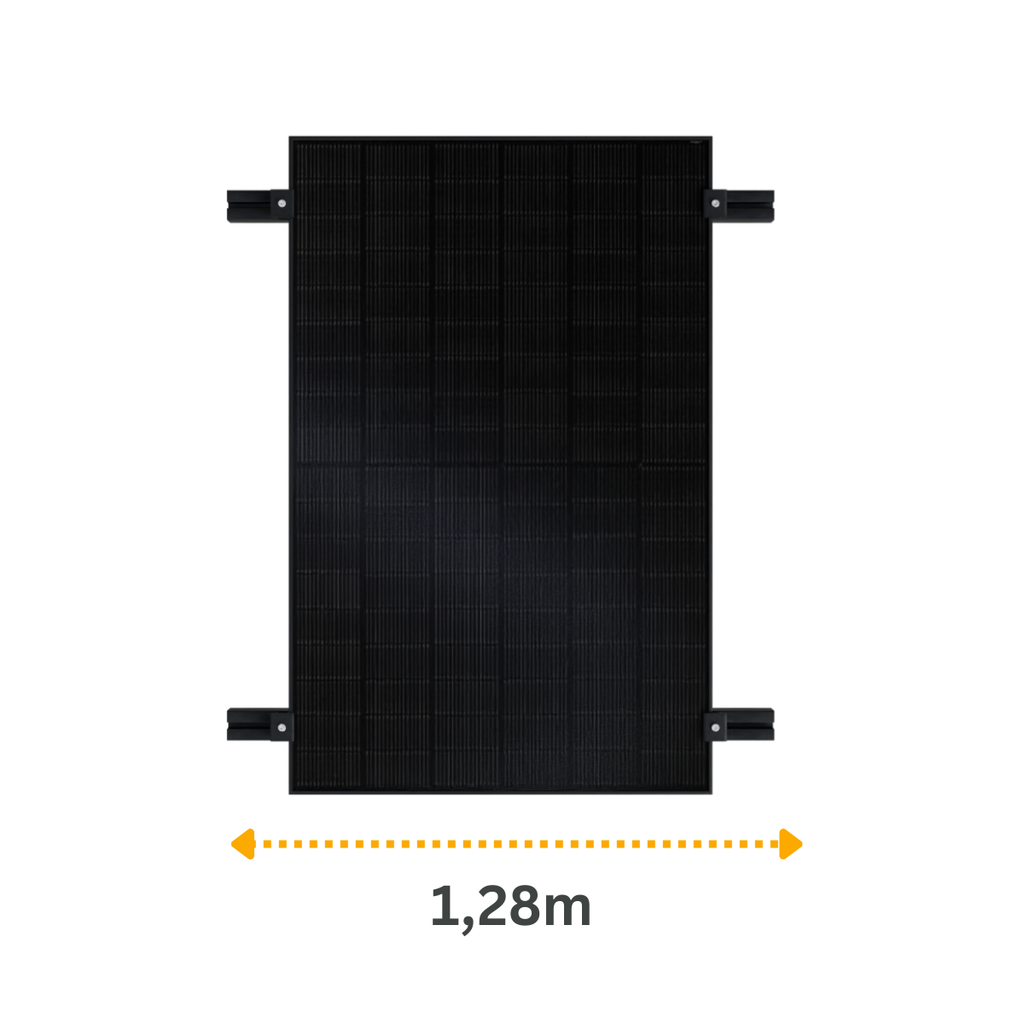

Jedes Dach ist anders. Daher sind individuelle Längen von Aluschienen notwendig, um eine individuelle Unterkonstruktion für Ihre PV Anlage zu bauen. In der nebenliegenden Abbildung sehen Sie unsere Standardlängen für PV Aluschienen und die Anzahl der Module bei vertikaler Montage.

  • 1,28m = 1 Solarmodul
  • 2,40m = 2 Solarmodule
  • 3,60m = 3 Solarmodule
  • 4,80m = 4 Solarmodule

Aluschienen kürzen oder verlängern

Das ist relevant, sobald unsere Standardmaße der Aluschienen noch nicht die von Ihnen benötigte Länge enthalten.

Aluschienen kürzen: Mit Hilfe eines Winkelschleifers können die Schienen auf die gewünschte Länge gekürzt werden.

Aluschienen verlängern: Alternativ können die Schiene mit Hilfe unserer Innenverbinder verlängert werden. Hinweis: Für die Verbindung von zwei Aluschienen müssen immer zwei Innenverbinder eingeplant werden.

Innenverbinder

Aluschienen richtig montieren

Aluschienen sind leichtgewichtig und einfach zu handhaben, was die Installation auf dem Dach vereinfacht. In diesem Video zeigen wir Ihnen, wie unsere Aluschienen richtig montiert werden. Außerdem zeigen wir, wie Aluschienen mit Hilfe von Innenverbindern verlängert werden können, oder alternativ mit dem richtigen Werkzeug gekürzt werden können.


Kompatibel mit einer Vielzahl von Solarmodulen und Dachtypen

Dachhaken fürs Ziegeldach

Unsere Aluschienen sind natürlich mit unserem Dachhaken kompatibel. Die Schienen werden am Bolzen des Dachhakens befestigt. Anschließend können Klemmen die Solarmodule an der Aluschiene halten.

Dachhaken

Flachdach Halterung mit Schienen

Um eine vierte Spalte hinzuzufügen, verkleinern Sie diese drei Spalten mit dem rechten Symbol des jeweiligen Blocks. Duplizieren Sie dann eine der Spalten, um eine neue Spalte als Kopie zu erstellen.

Flachdach Halterung

Stockschraube für Holz / Metall Untergrund

Beim Metalldach kann statt einem Dachhaken eine Stockschraube genutzt werden. Diese hat ebenfalls einen Bolzen, an dem die Aluschiene befestigt werden kann. Ab diesem Punkt ist die Unterkonstruktion sehr ähnlich zum Ziegeldach.

Stockschraube
