Premium Flachdach Halterung aus Aluminium und Edelstahl

  Befestigung mit Gewicht

  Schnelle und unkomplizierte Montage

  In Selbstaufbau möglich ohne Gerüst

  Ost-West oder Süd-Ausrichtung

  EPDM-Schutzschicht für Dachhaut

  Passt für 99% der Solarmodule mit 400-600W

Detaillierte Produktinformationen

• Anwendungsbeispiele: Flachdach, Garage, Boden
• Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
• Winkel: 10°
• Material: AL6005-T5, SUS304

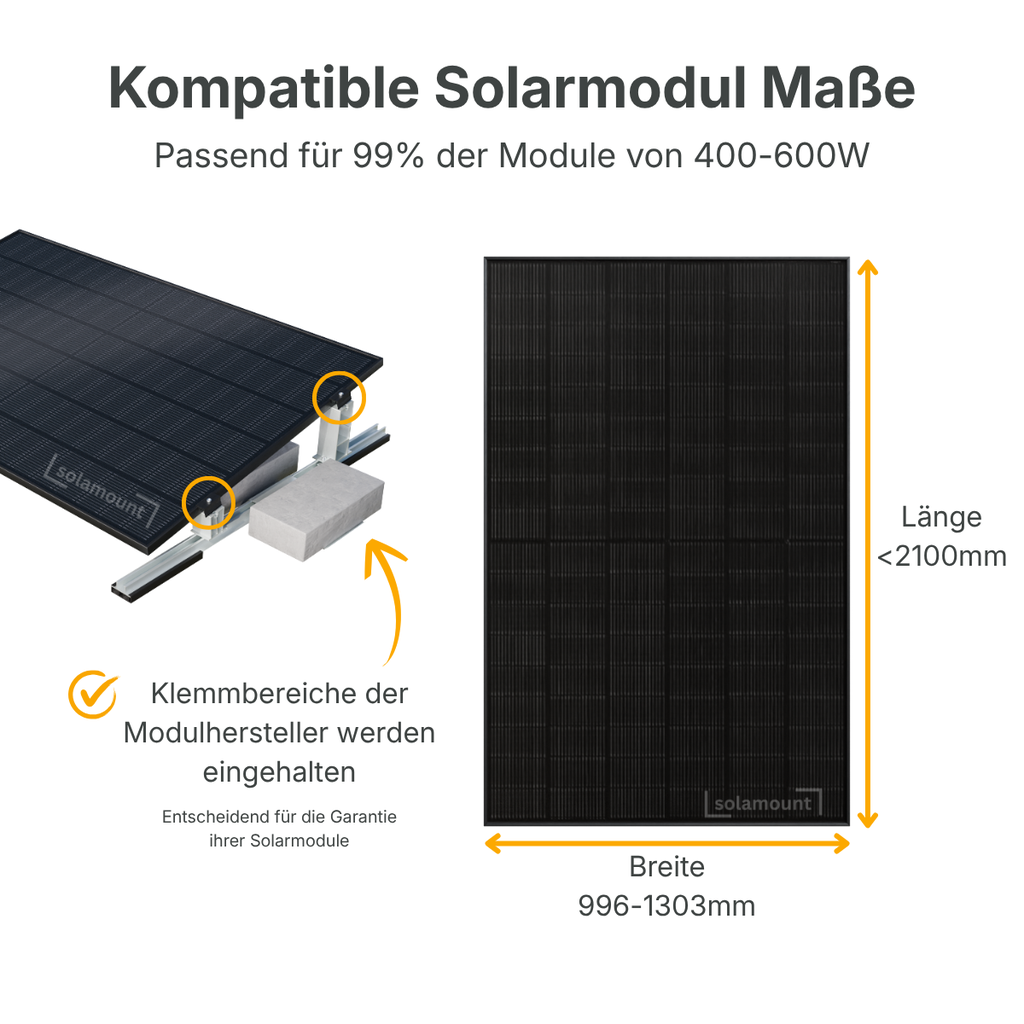

• Länge Solarmodul: < 2100 mm
• Breite Solarmodul: 996-1303 mm
• Höhe Solarmodul: 30-35 mm
• Gewicht der Halterung: 16,1 kg (ohne Ballast)
• Windlast: 60 m/s
• Schneelast: 1.4 kN/m²
• Garantie: 10 Jahre

Drehmomente

M8: 16-18 Nm
M10: 25-35Nm
M12: 45-55Nm

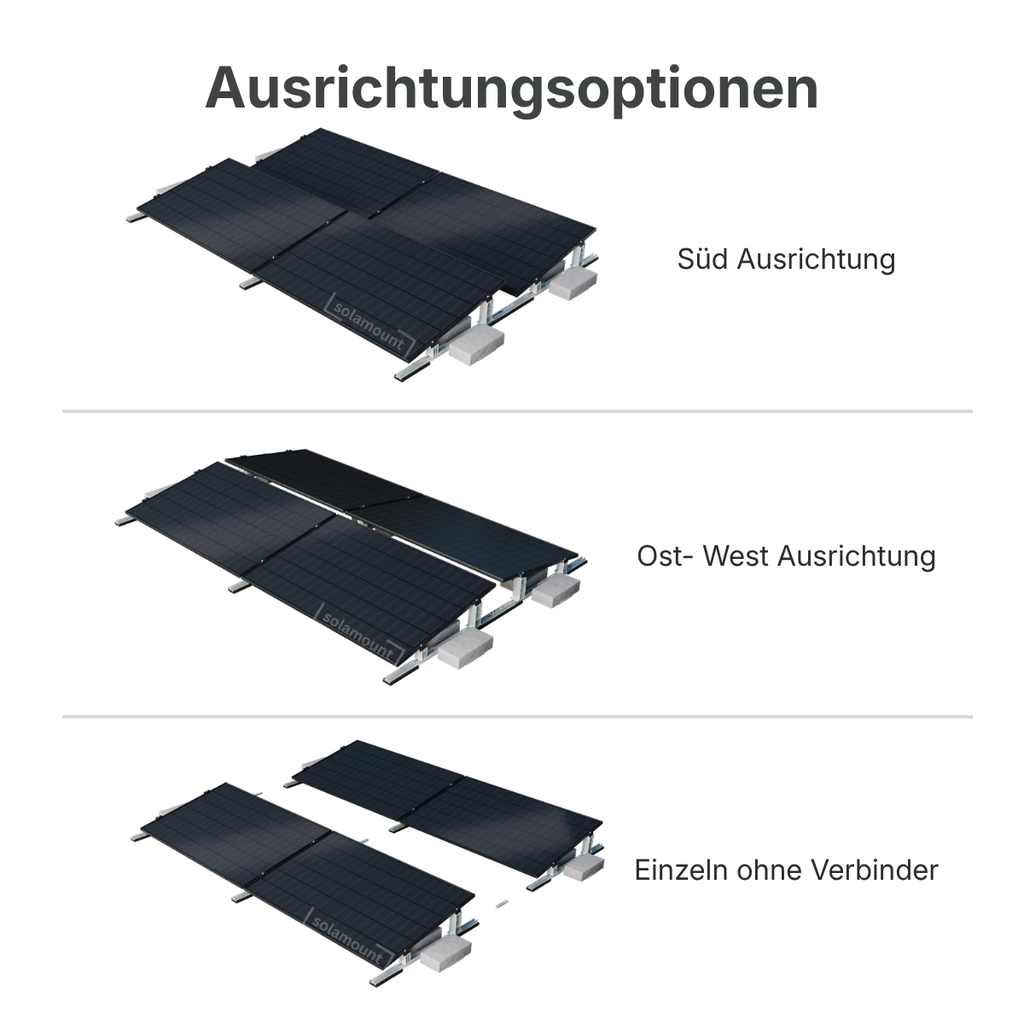

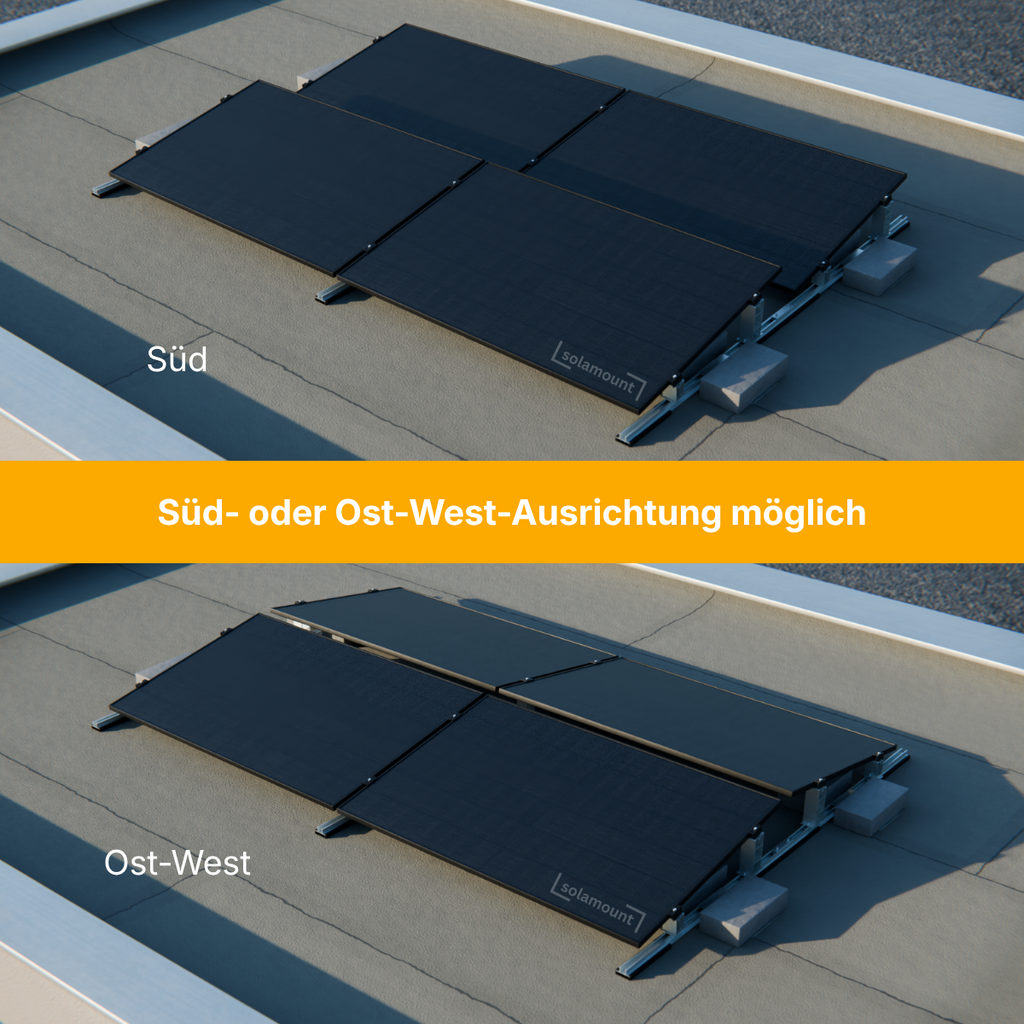

Mögliche Ausrichtungen

Die Flachdach Halterung für vier Solarmodule kann unterschiedlich ausgerichtet werden.

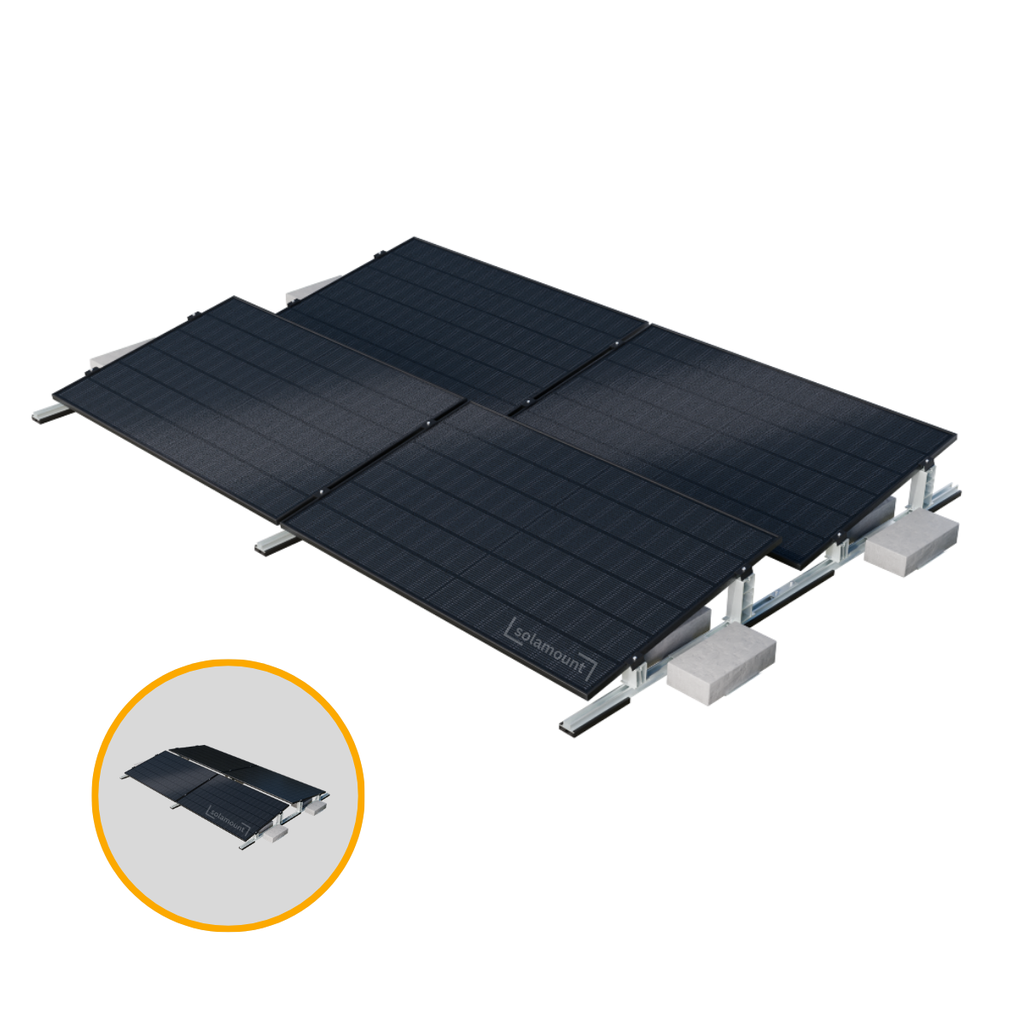

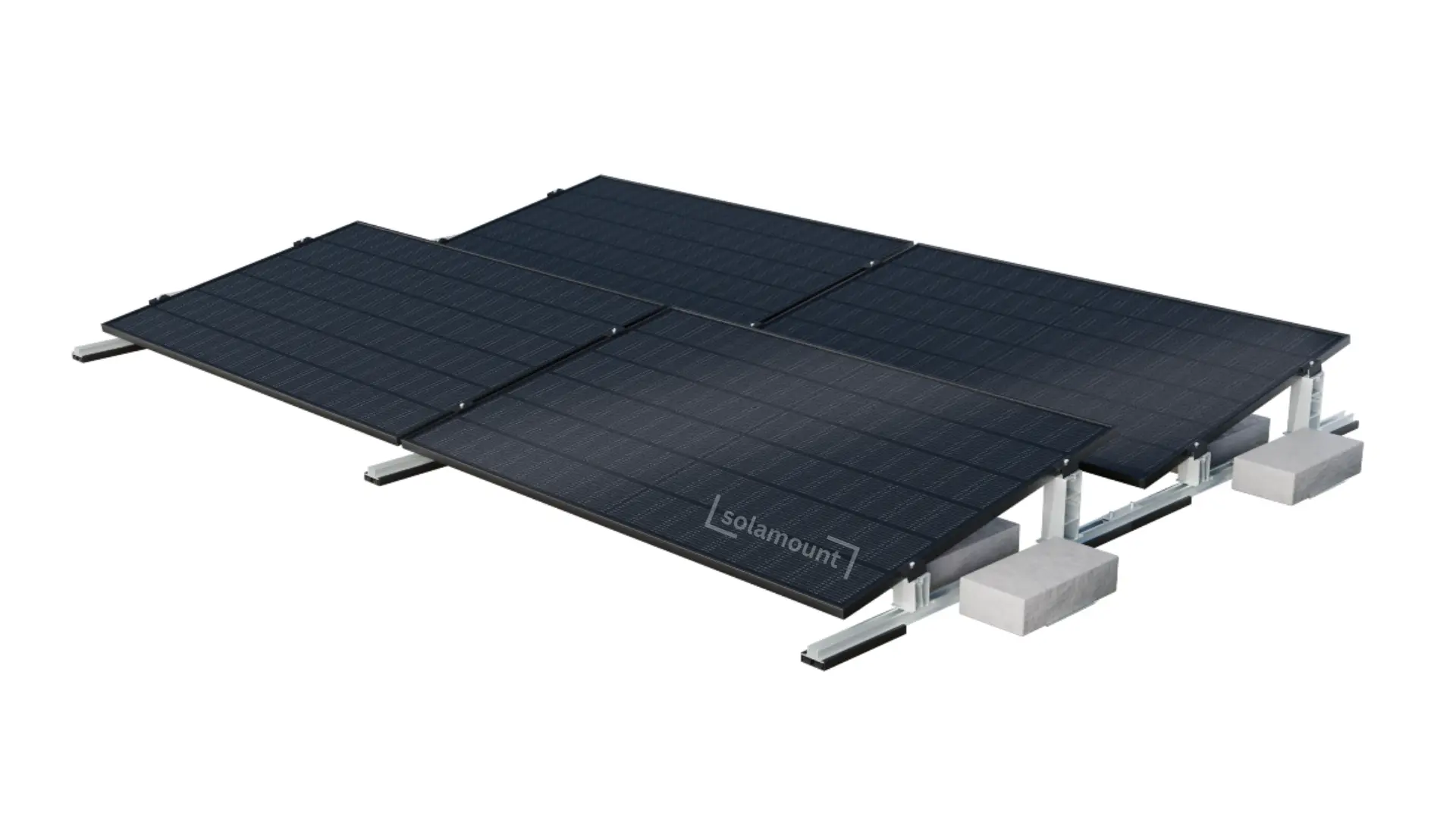

Süd Ausrichtung

 Verbrauch eher tagsüber
 Maximaler Gesamtertrag​​

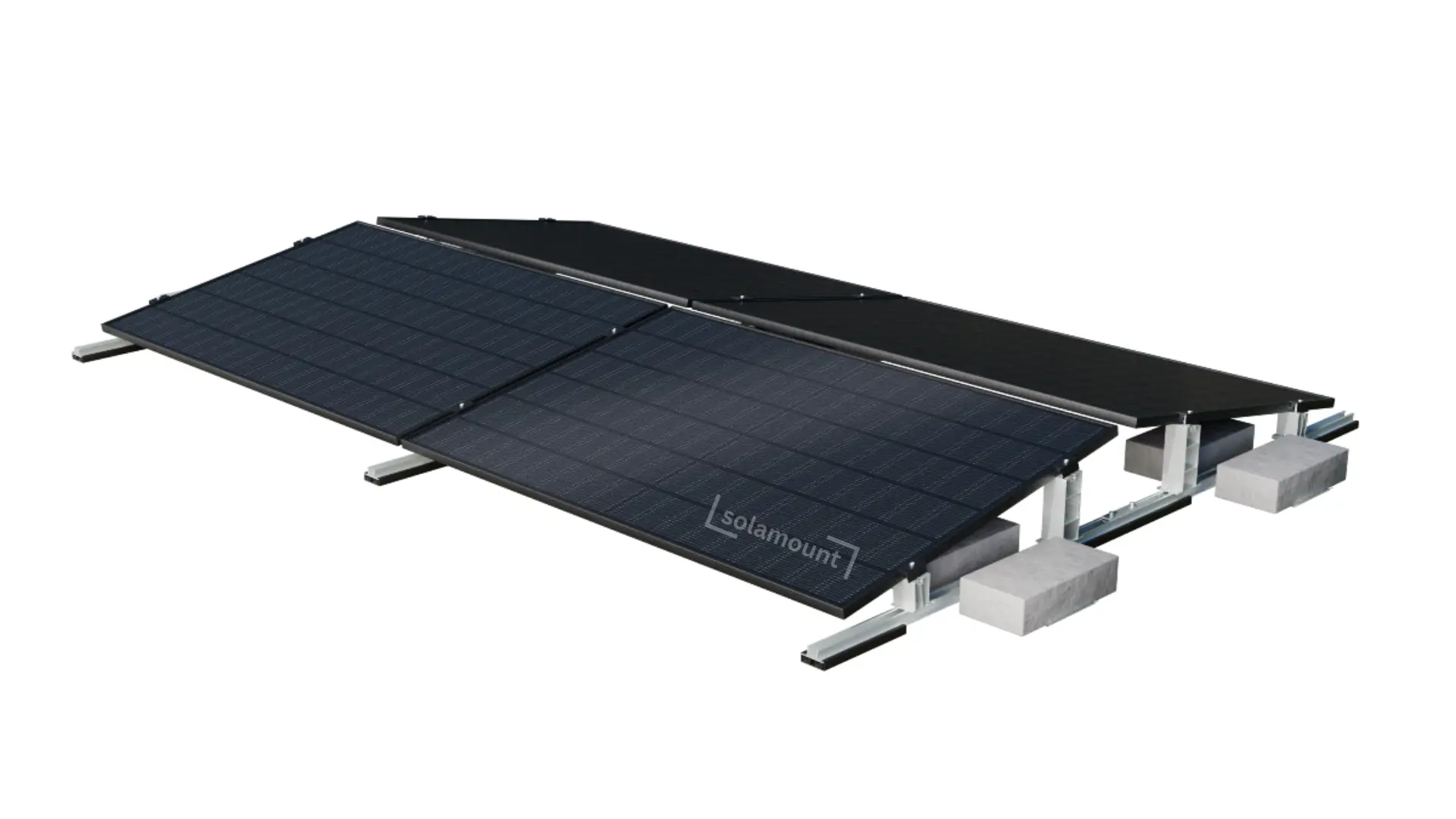

Ost-West Ausrichtung

 Verbrauch morgens und abends
 Gleichmäßiger Ertrag über den Tag

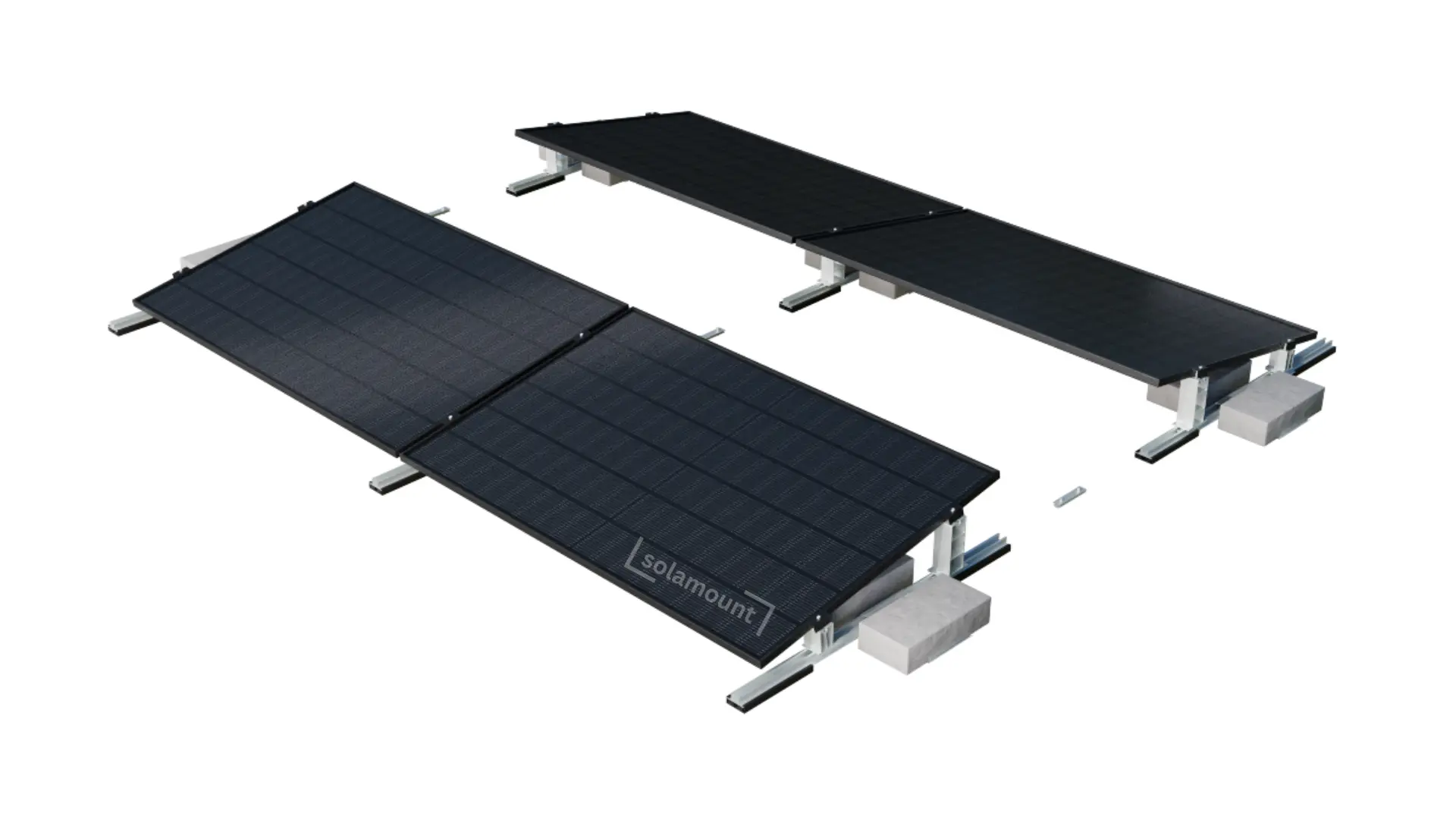

Ohne Verbinder

 Süd-Ost oder Süd-West möglich
 Module auch nebeneinander stellbar

Vorteile Neigungswinkel von 10 Grad

Die Flachdach Halterung hat eine feste Neigung von 10°

 optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.

Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.

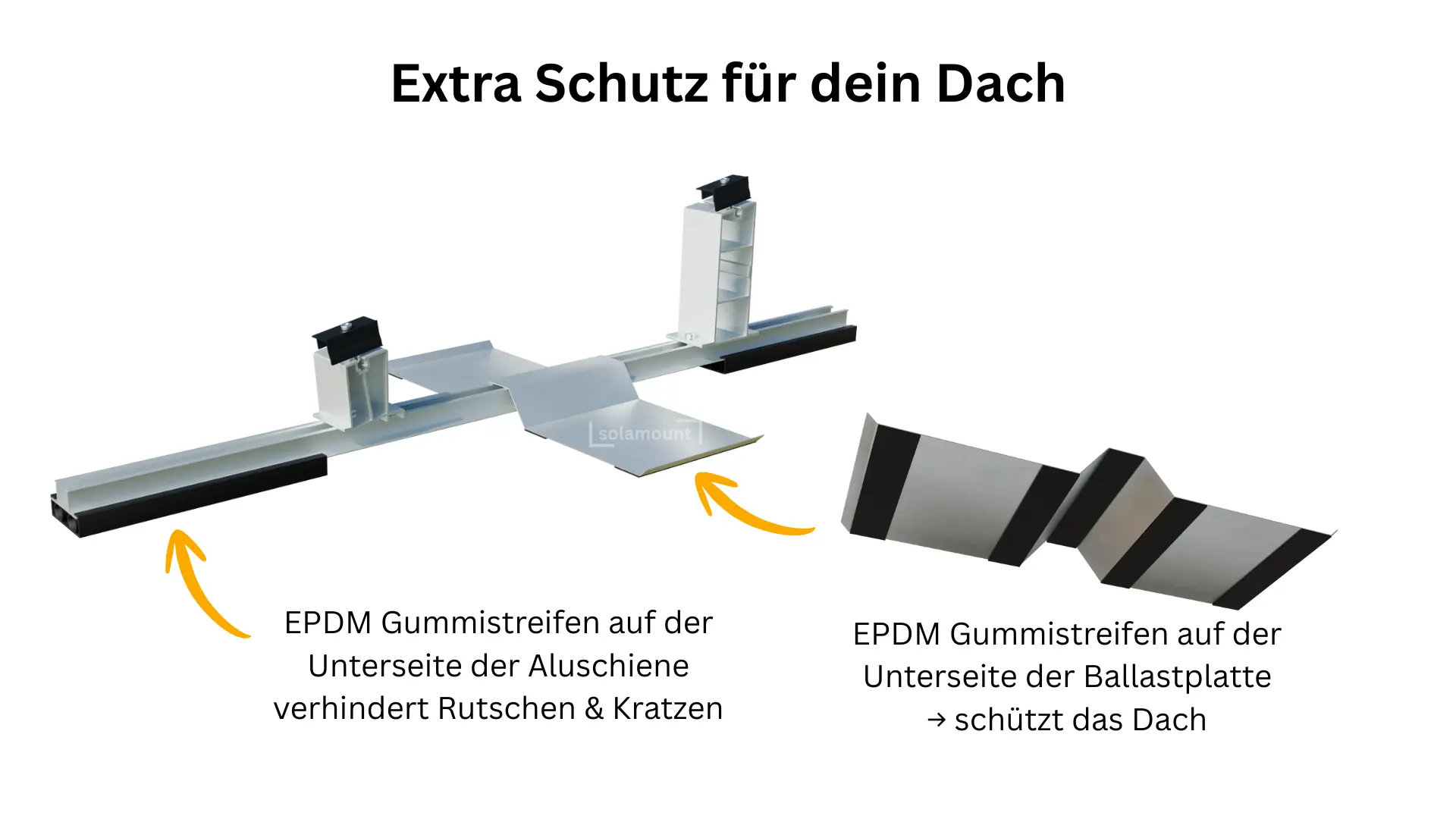

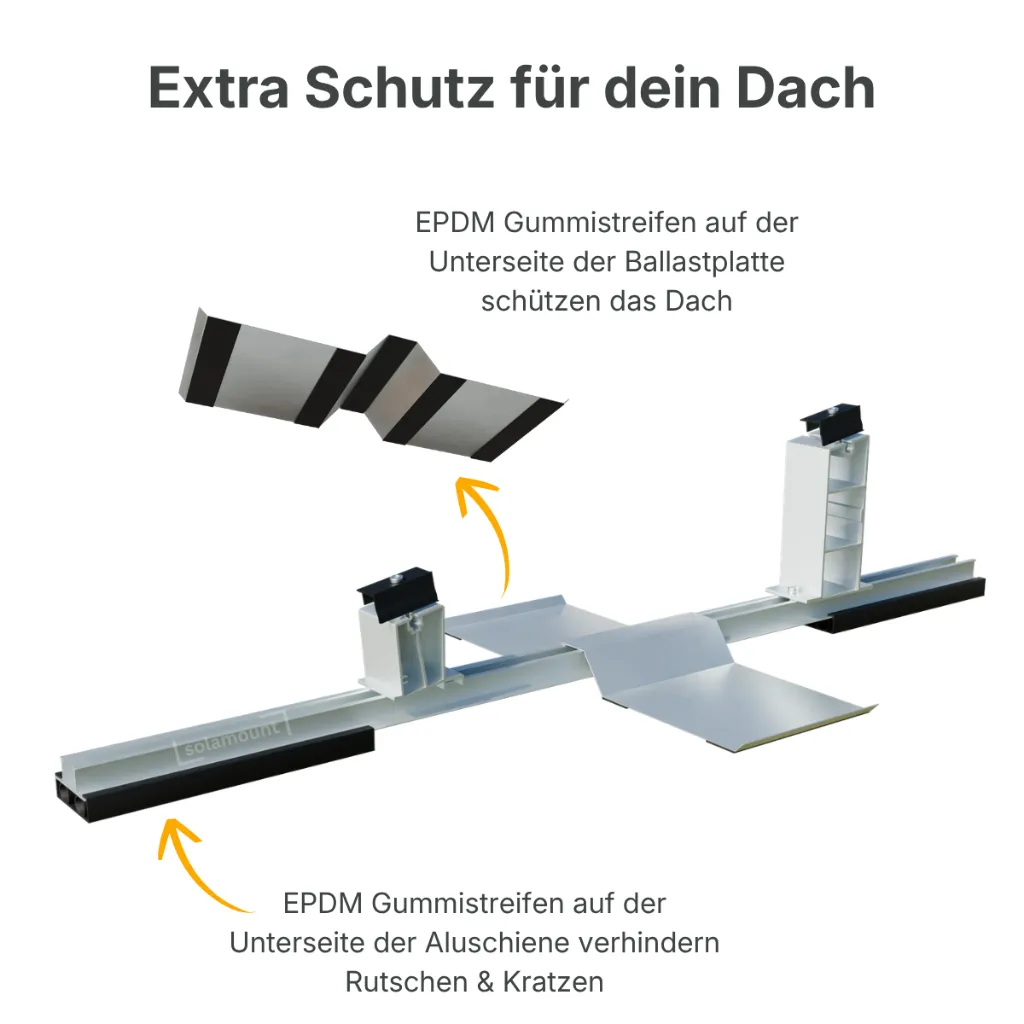

Extra Schutz für dein Dach

Unsere Flachdach Halterungen sind für dein Dach optimiert. Um die Dachhaut zu schützen sind sie mit EPDM Streifen versehen.

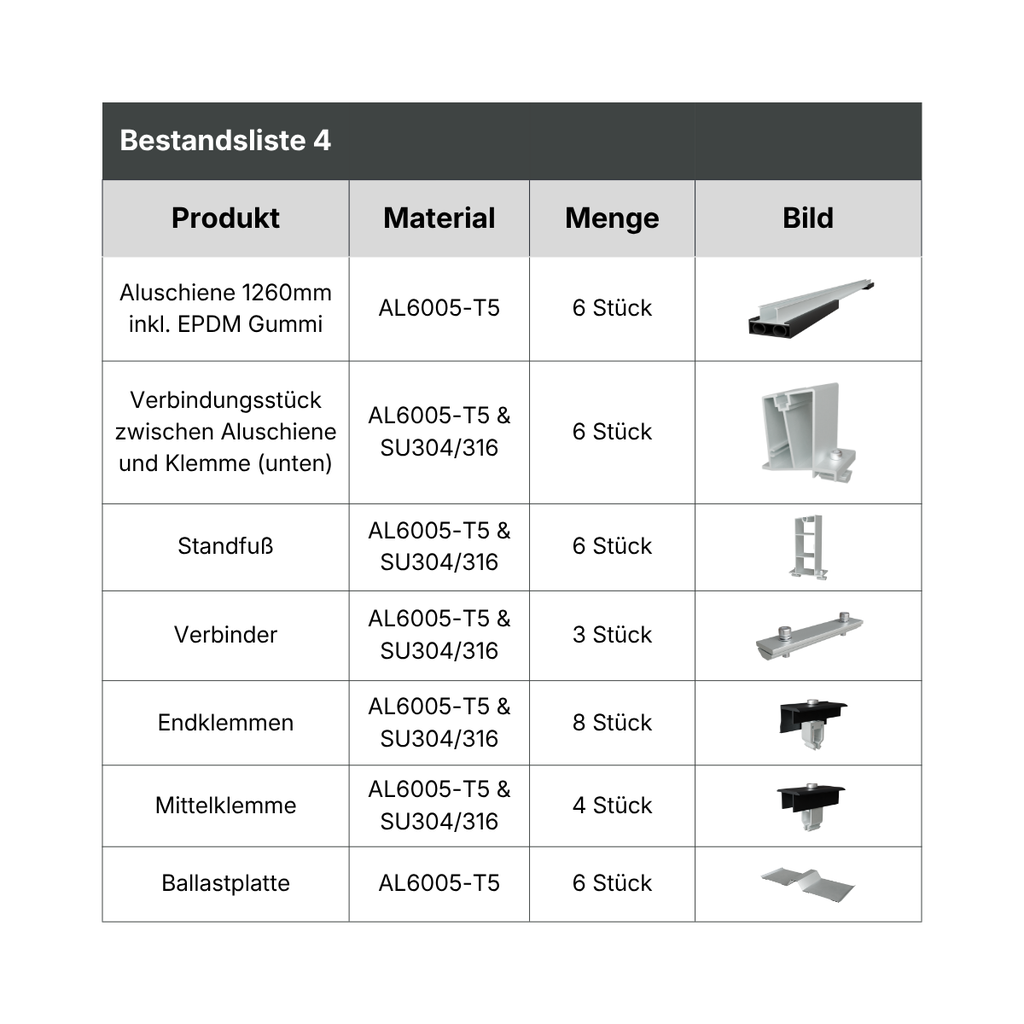

Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach



Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz

Stabilität erhöhen und Zusatz Gewicht reduzieren

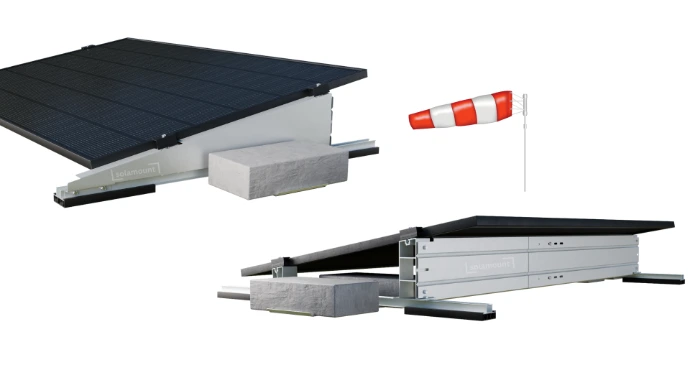

Zusätzlicher Windschutz

 Höhere Stabilität
 Weniger Ballast nötig

 Windschutz seitlich
 Windschutz hinten

Zusätzliche Verbinder

Mehrere Halterungen können hintereinander verbunden werden.
 Höhere Stabilität
 Weniger Ballast nötig

 Verbindungsstück

Zusätzliche Klemmen

Mehrere Halterungen können nebeneinander verbunden werden.
 Höhere Stabilität
 Weniger Ballast nötig

 Mittelklemme

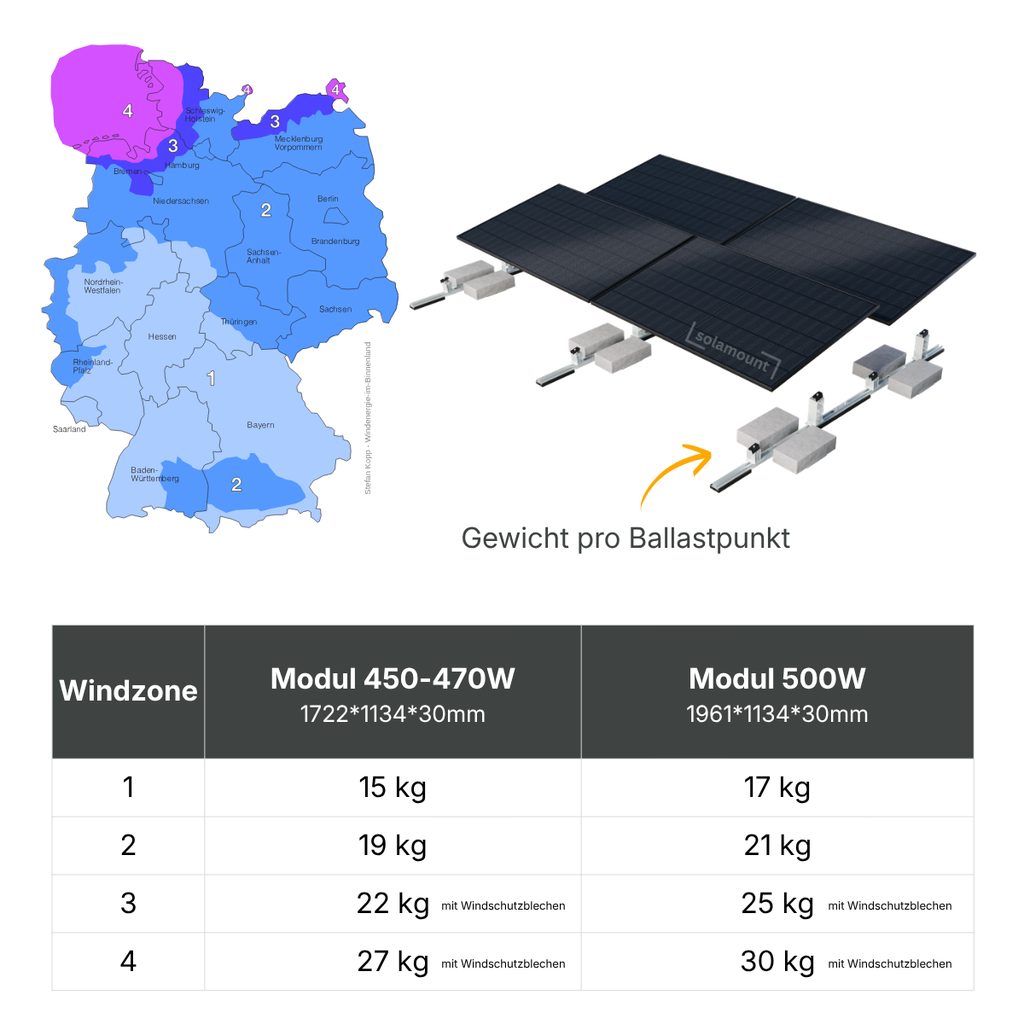

Zusätzliche Ballastplatte

Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen.

 Ballastplatte
