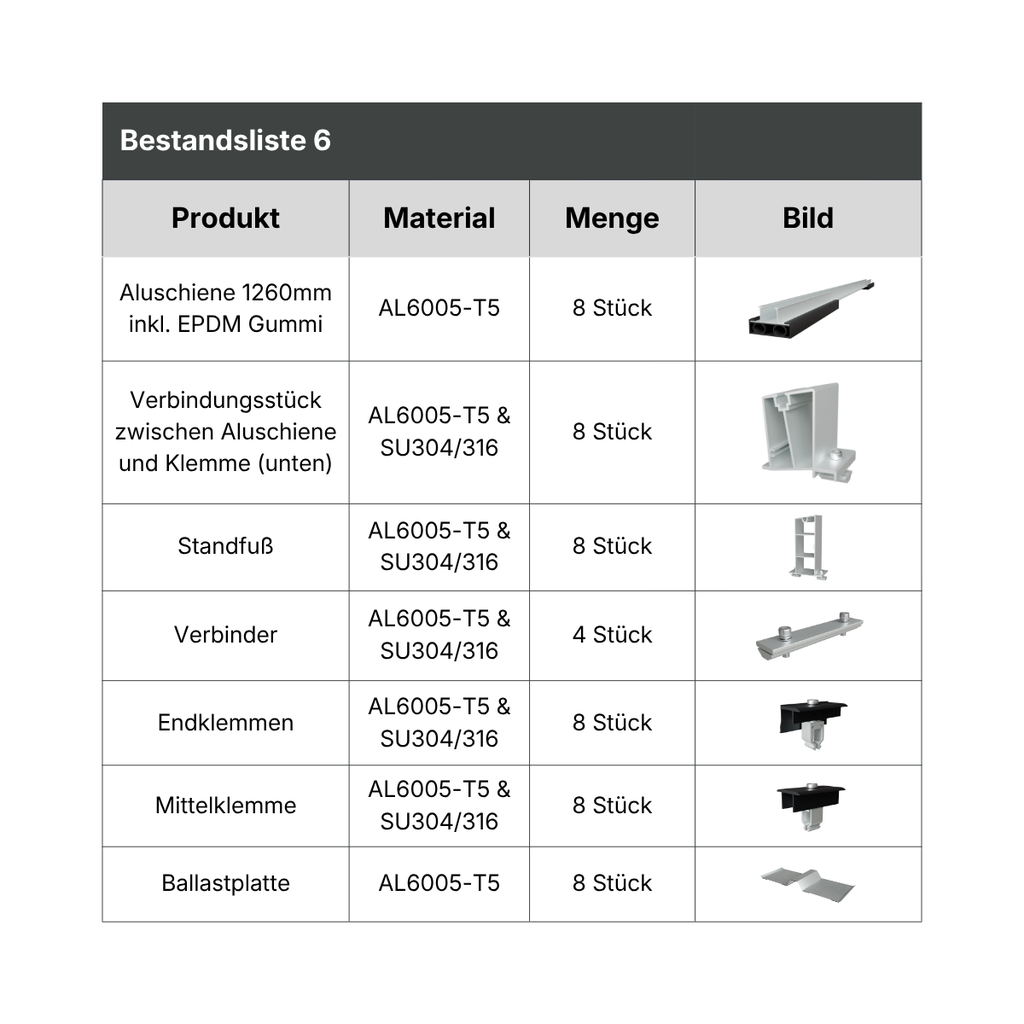

Endklemme (oben)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 4

Mittelklemme

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Ballast Platte

Material: AL6005-T5 & SU304/316

Menge: 8

Verbindungsstück zwischen Aluschiene und Klemmen (unten)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Verbindungsstück zwischen Aluschiene und Klemmen (oben)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Endklemme (unten)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Aluschiene

Material: AL6005-T5

Maße: 1.280 mm

Menge: 8 Stück

Dichtung für die Enden der Aluschiene

Material: EPDM

Maße: 300 mm

Menge: 16

Verbindungsstück

Material: AL6005-T5 & SU304/316

Maße: 150 mm

Menge: 4

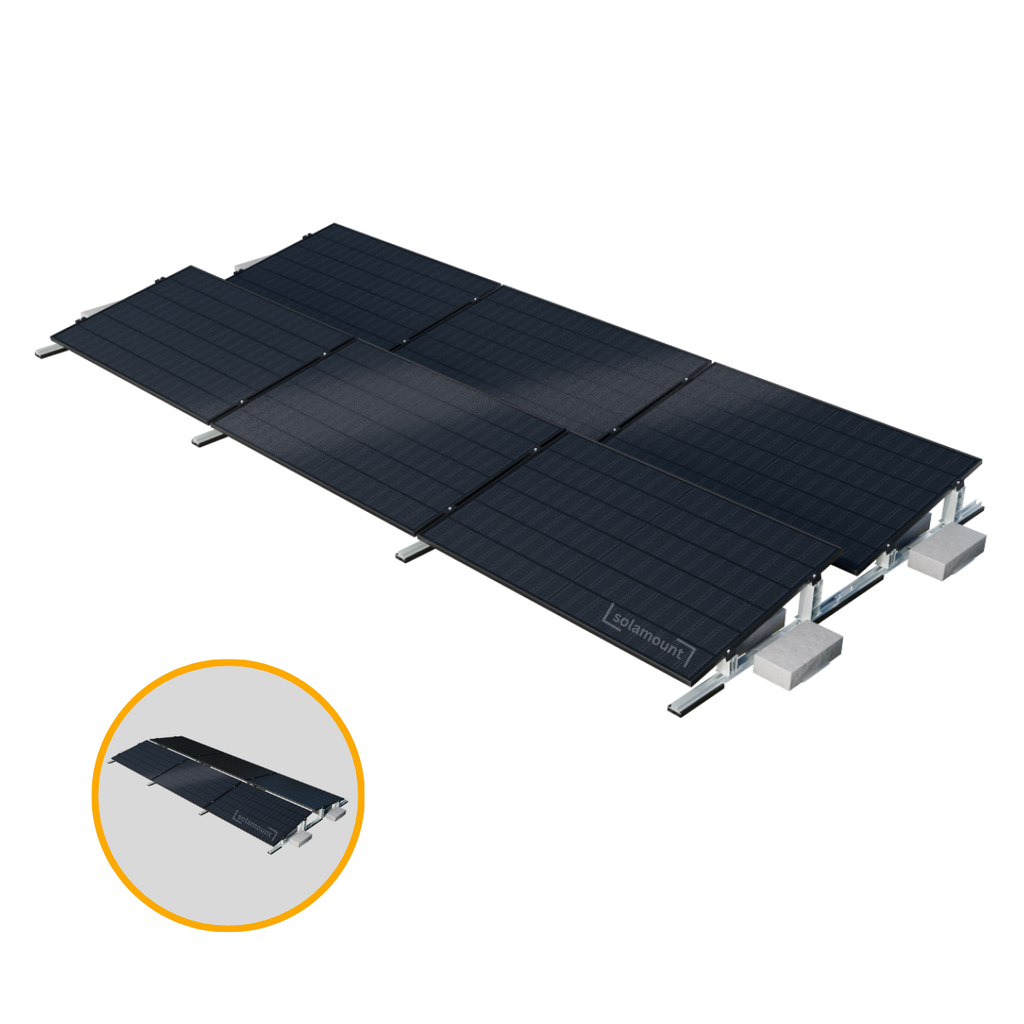

Premium Flachdach Halterung aus Aluminium und Edelstahl

 Befestigung mit Gewicht

 Schnelle und unkomplizierte Montage

 In Selbstaufbau möglich

 Ost-West oder Süd-Ausrichtung
 Passt für 99% der Solarmodule mit 400-600W

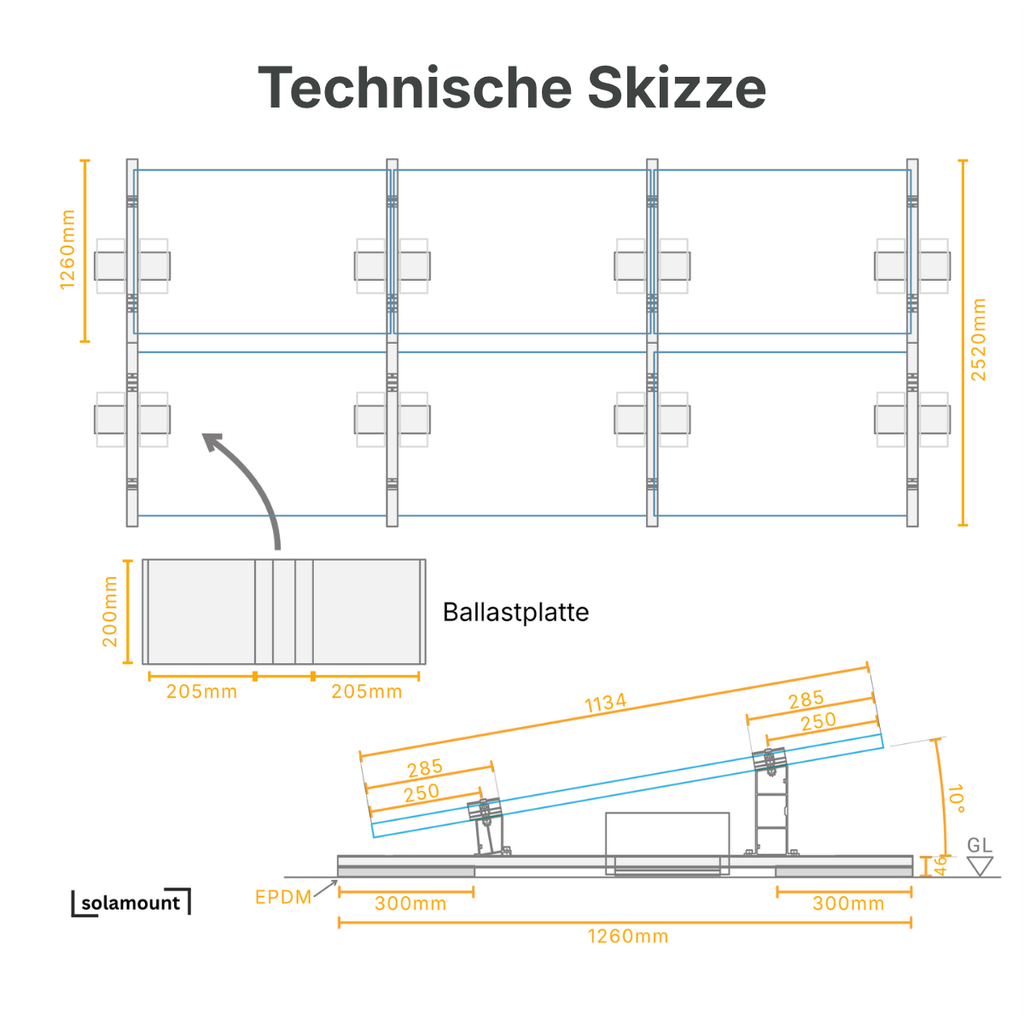

Detaillierte Produktinformationen

• Anwendungsbeispiele: Flachdach, Garage, Boden
• Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
• Winkel: 10°
• Material: AL6005-T5, SUS304

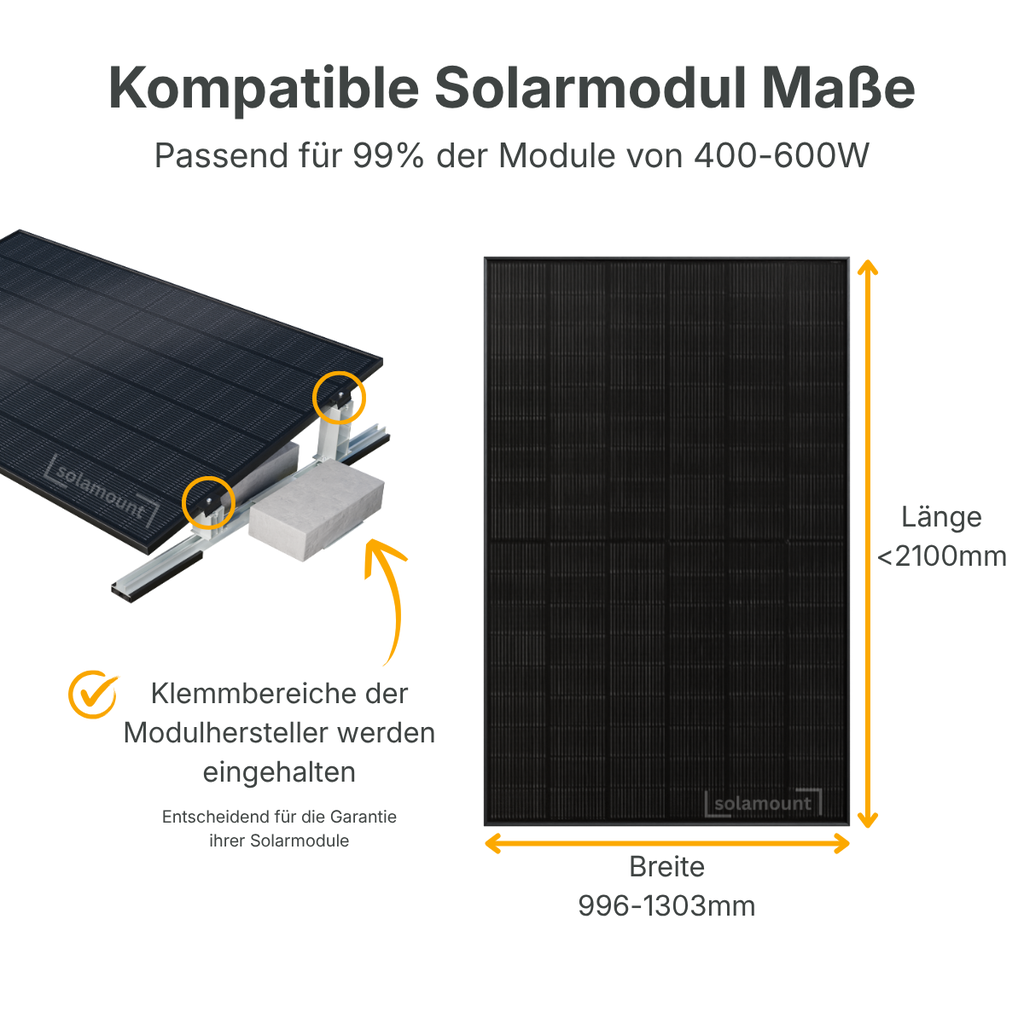

• Länge Solarmodul: < 2100 mm
• Breite Solarmodul: 996-1303 mm
• Höhe Solarmodul: 30-35 mm
• Gewicht: 23,5 kg (ohne Ballast)
• Windlast: 60 m/s
• Schneelast: 1.4 kN/m²
• Garantie: 10 Jahre

Drehmomente

M8: 16-18 Nm

M10: 25-35Nm

M12: 45-55Nm

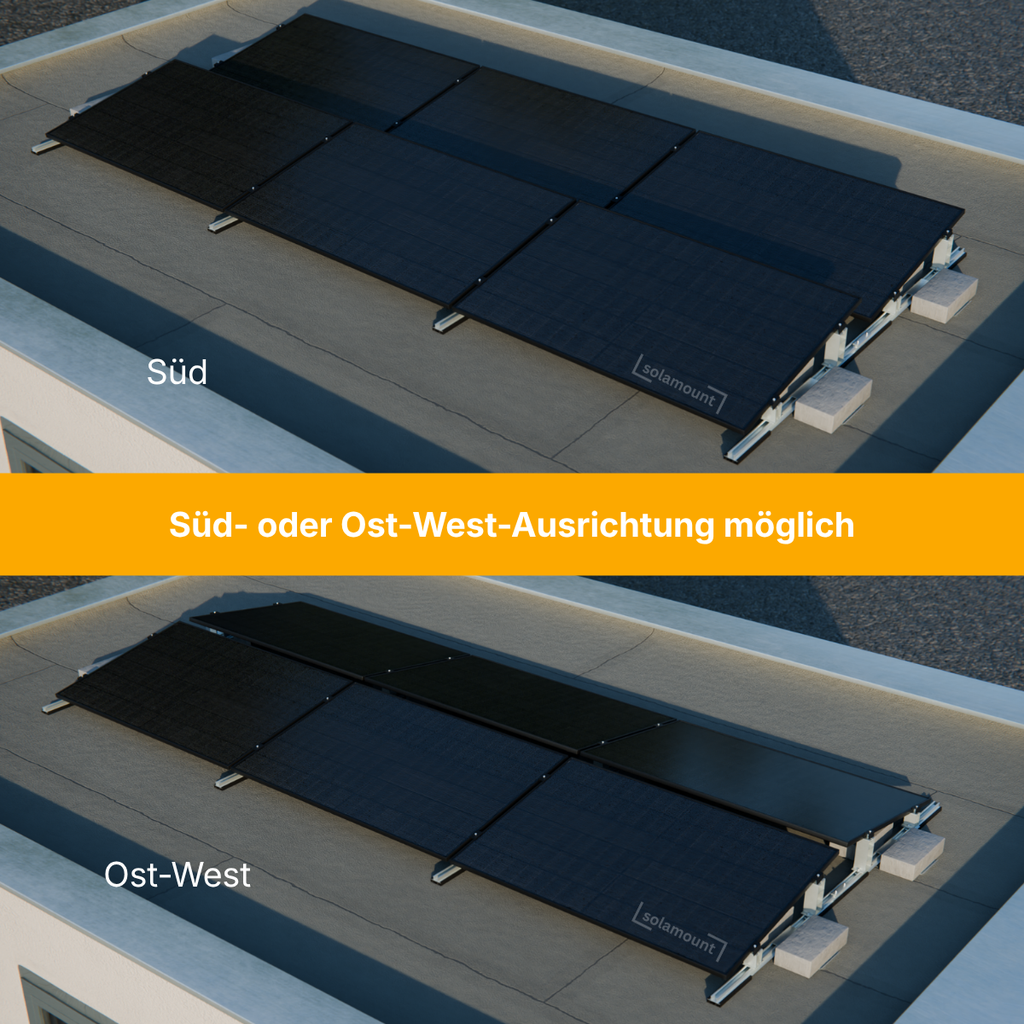

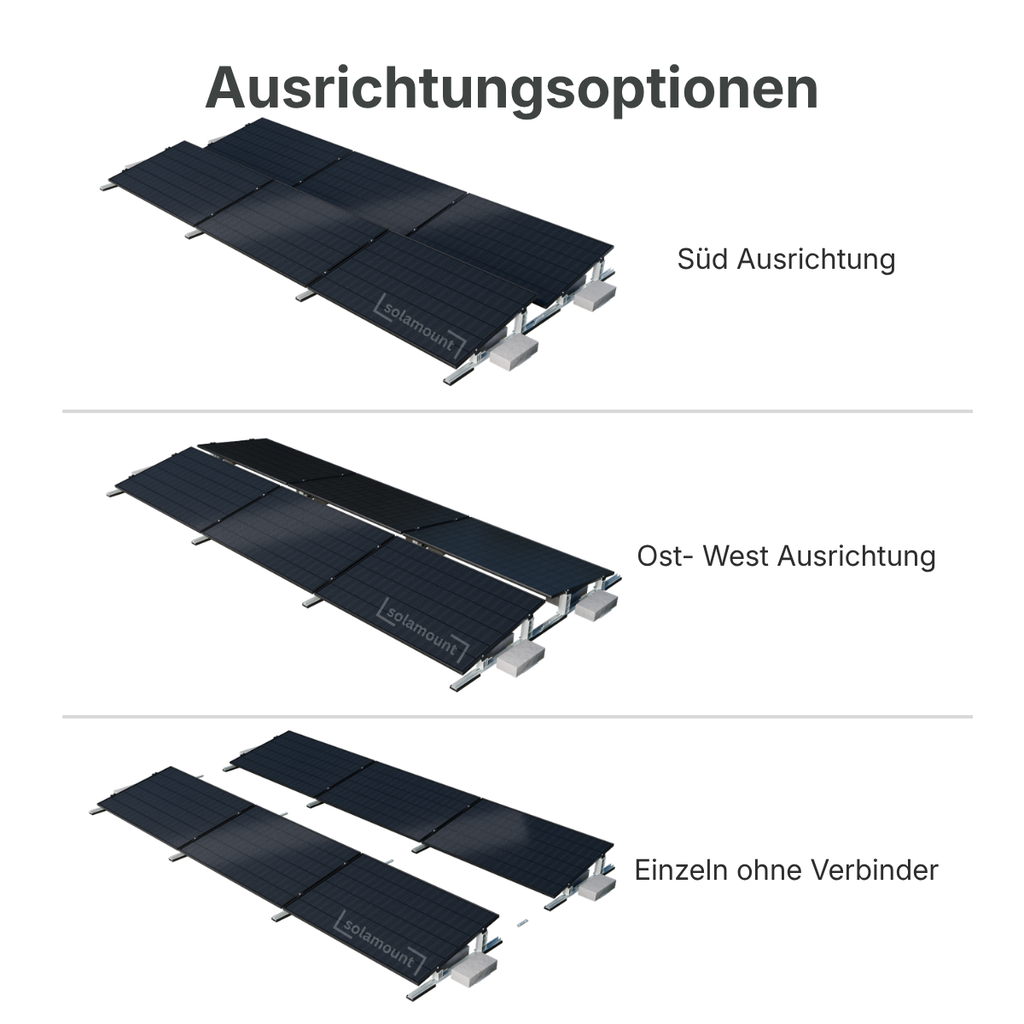

Mögliche Ausrichtungen

Die Flachdach Halterung für sechs Solarmodule kann unterschiedlich ausgerichtet werden.

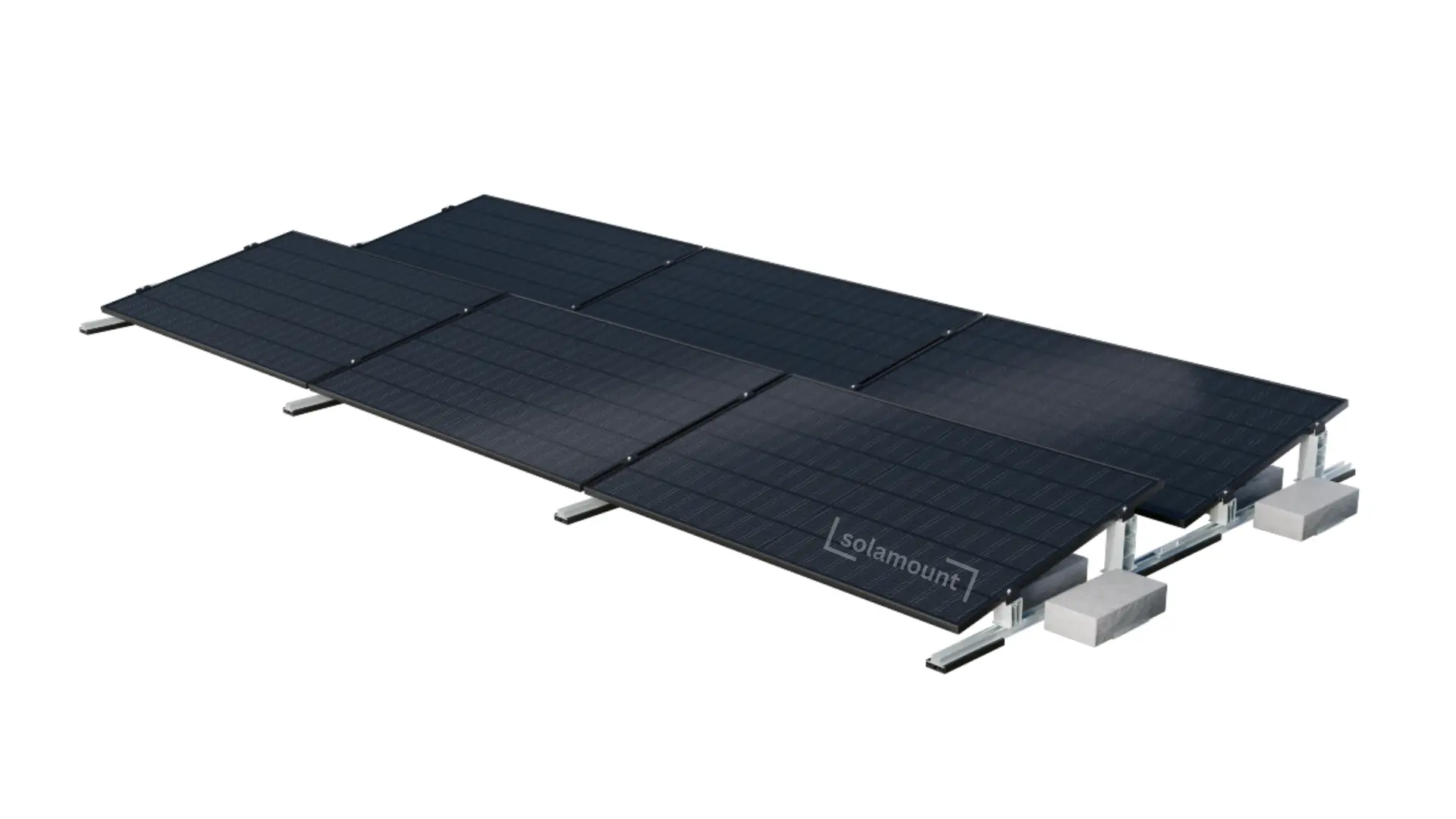

Süd Ausrichtung

 Verbrauch​ eher tagsüber
 Maximaler Gesamtertrag

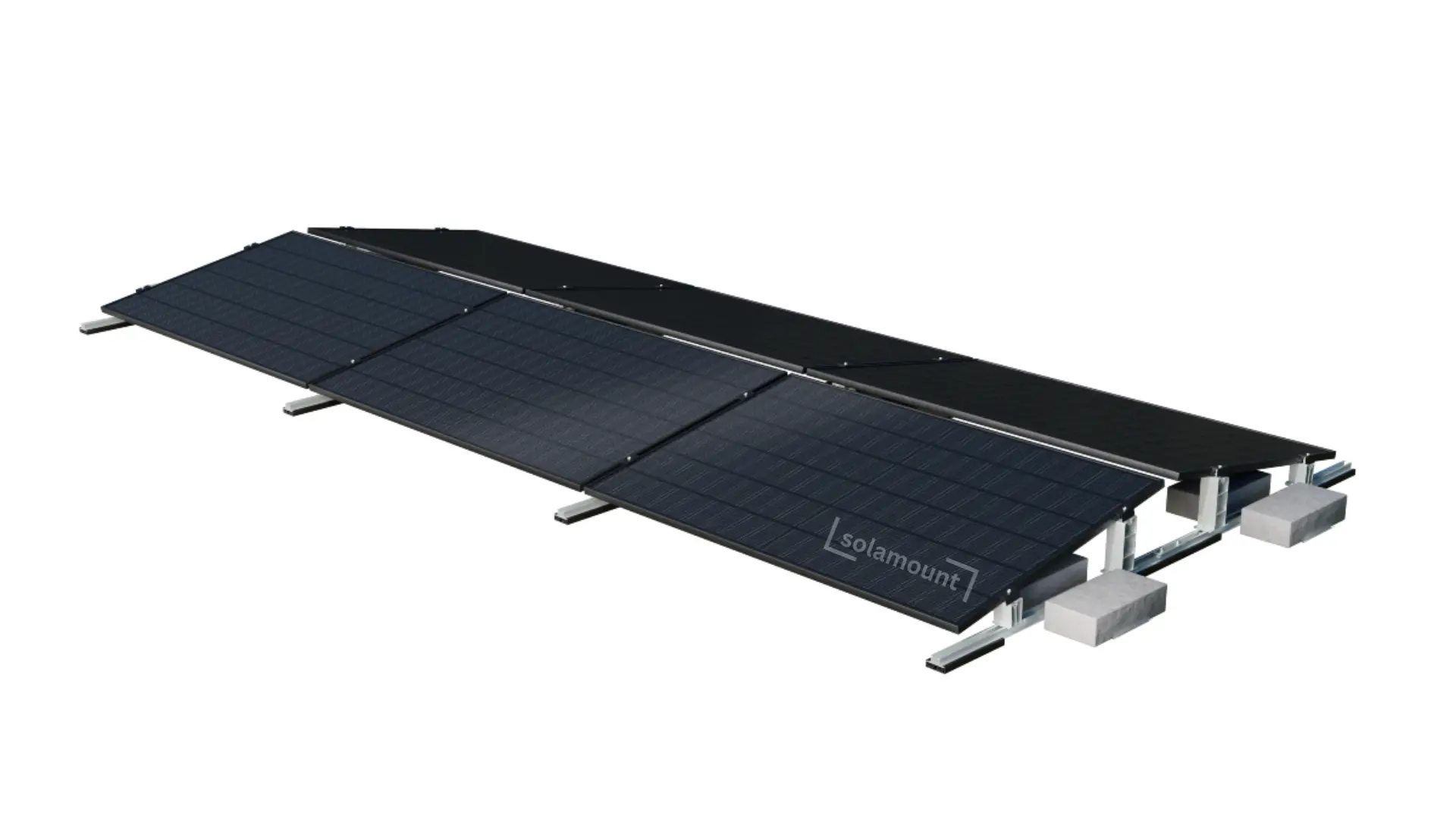

Ost-West Ausrichtung

 Verbrauch morgens und abends
 Gleichmäßiger Ertrag über den Tag

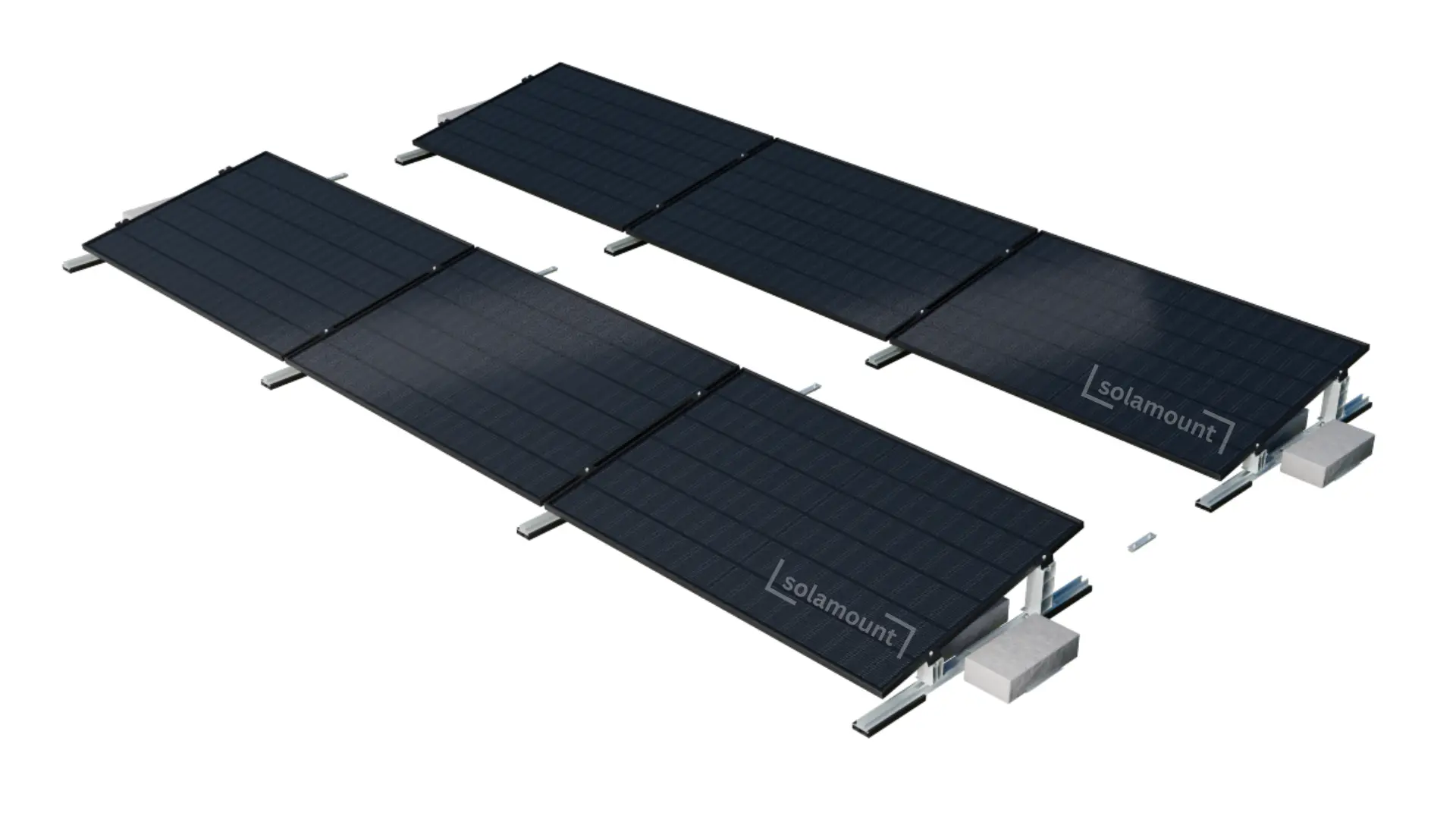

Ohne Verbinder

 Süd-Ost oder Süd-West möglich
 Module auch nebeneinander stellbar

Vorteile Neigungswinkel von 10 Grad

Die Flachdachhalterung hat eine feste Neigung von 10°

 optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.

Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.​

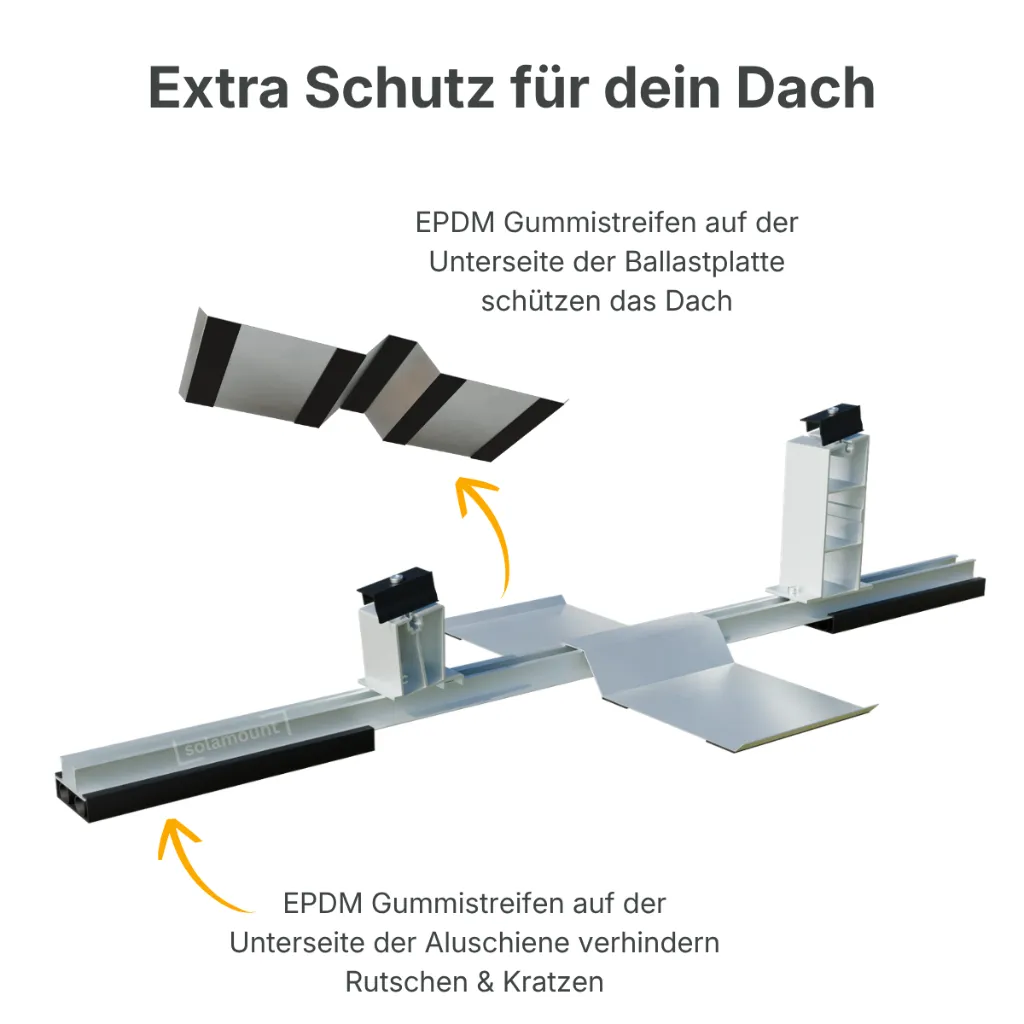

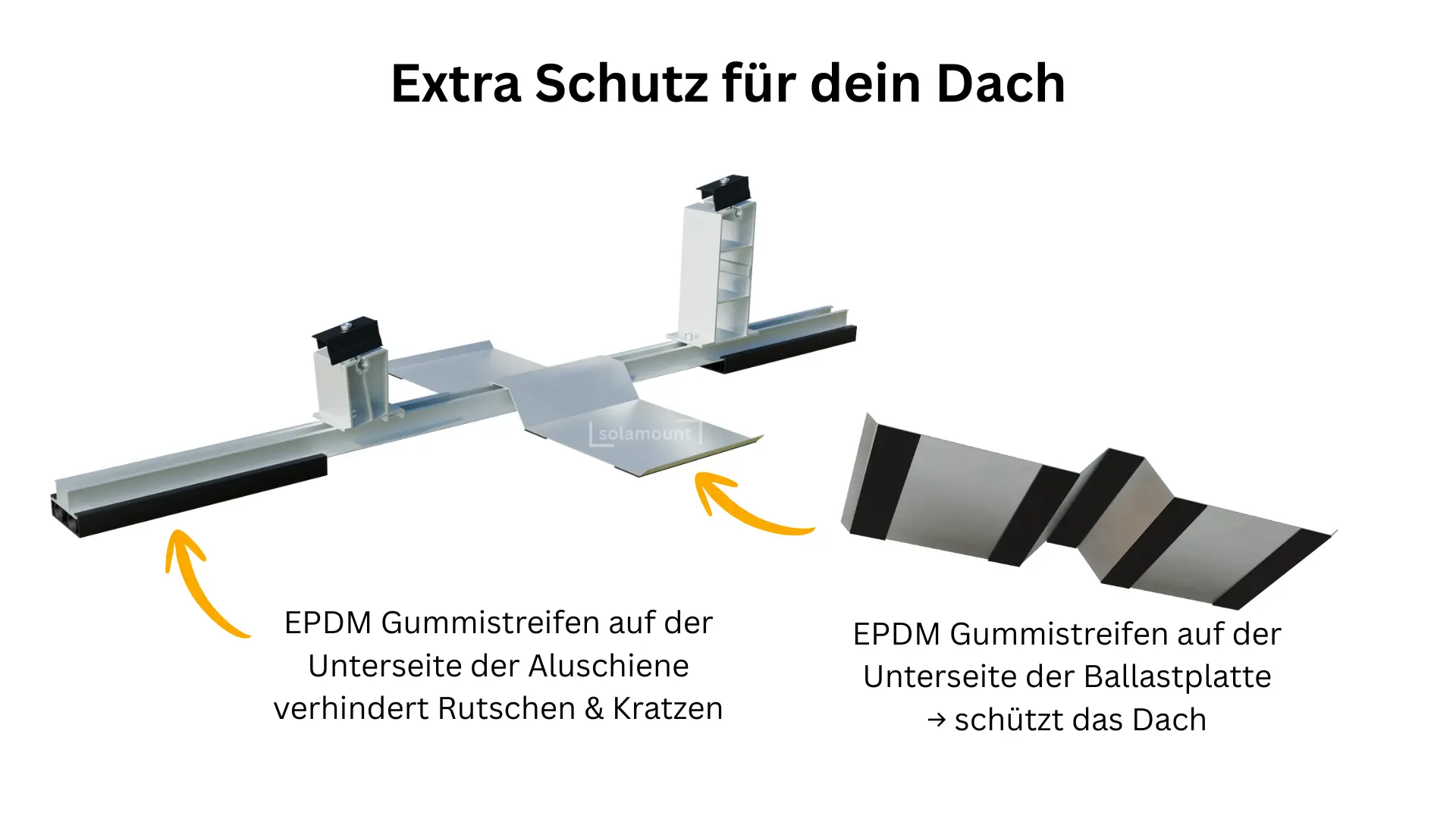

Extra Schutz für dein Dach

Unsere Flachdach Halterungen sind für dein Dach optimiert. Um die Dachhaut zu schützen sind sie mit EPDM Streifen versehen.

Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach



Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz

Stabilität erhöhen und Zusatz Gewicht reduzieren

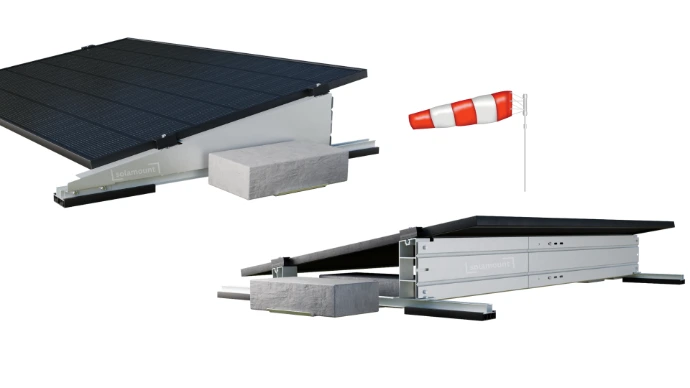

Zusätzlicher Windschutz

 Höhere Stabilität

 Weniger Ballast nötig

 Windschutz seitlich

 Windschutz hinten

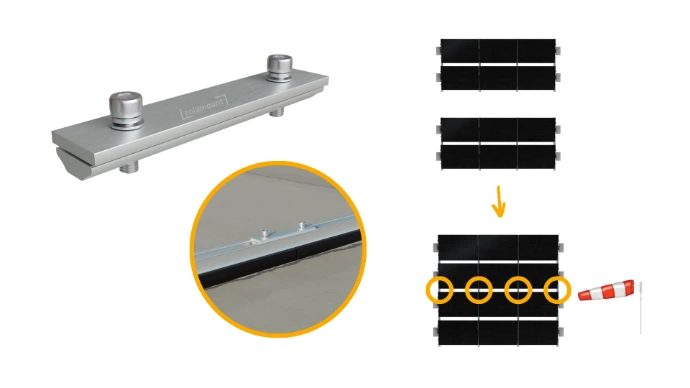

Zusätzliche Verbinder

Mehrere Halterungen können hintereinander verbunden werden

 Höhere Stabilität

 Weniger Ballast nötig

 Verbindungsstück

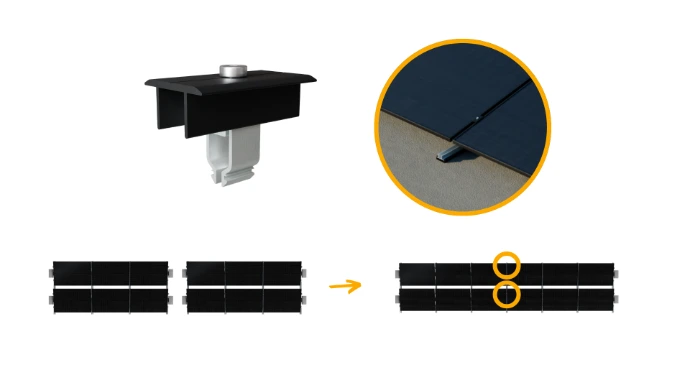

Zusätzliche Klemmen

Mehrere Halterungen können nebeneinander verbunden werden

 Höhere Stabilität

 Weniger Ballast nötig

 Mittelklemme

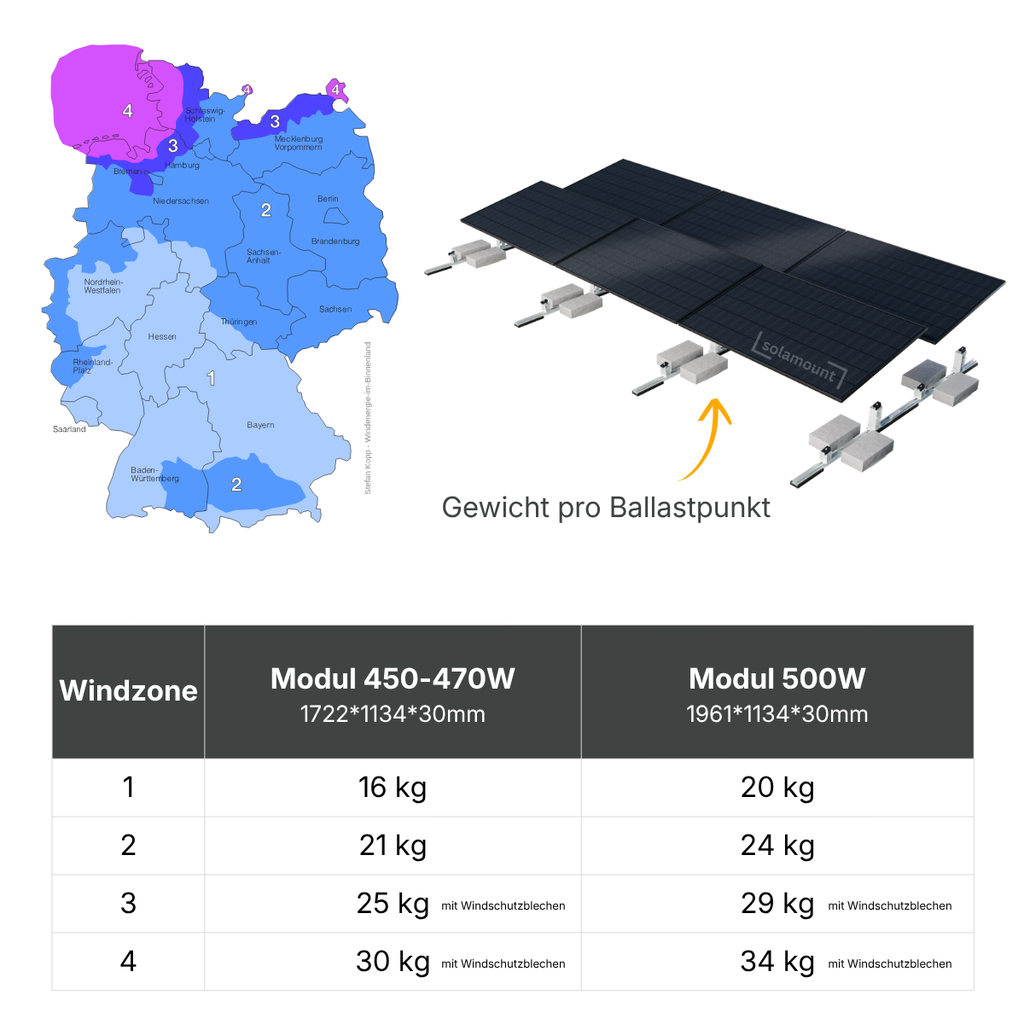

Zusätzliche Ballastplatte

Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen​

 Ballastplatte
