Alle Bestandteile mit einem Klick
Maximale Sicherheit Massive 40x40mm Profile & Schwerlast-Haken – optimiert für deutsche Schneelasten.Garantiert Passend Universell für alle Module bis 1.145 mm Breite. Inklusive 20 mm Profi-Abstand.
Flexible Montage
Ausgelegt für Sparrenabstände bis 1,00 m. Genug Puffer, kein Nachkaufen nötig.
Konfigurator | Einzelteile | |
Zu wenige Dachhaken | korrekt berechnet | häufige Fehlerquelle |
Zu wenige Verbinder | immer enthalten | oft vergessen |
Fehlende Klemmen | passend berechnet | manuell bestimmen |
Geeignet für Heimwerker |
| Eher für Erfahrene |
Zeitaufwand für Planung | minimal | eher hoch |
Unser Konfigurator basiert auf den folgenden technischen Annahmen & Logik:
Sparrenabstand: bis zu 80-100cm möglich
Klemmbreite: 20mm pro Klemme eingeplant
Schienen Überstand am Ende einer Reihe: 5cm
Angenommene Breite der Solarmodule: Bis 1145mm
Schienen Grundlänge: Kombinationen aus 1,28m, 1,90m, und 2,40m
Detaillierte Produktinformationen der Set Bestandteile
Im Folgenden siehst du detaillierte Informationen zu den Bestandteilen des Ziegeldach Sets. Eine Auflistung mit allen verschiedenen Varianten findest du auch unter Dokumente -> Stückliste_Ziegeldachset (PDF-Datei).

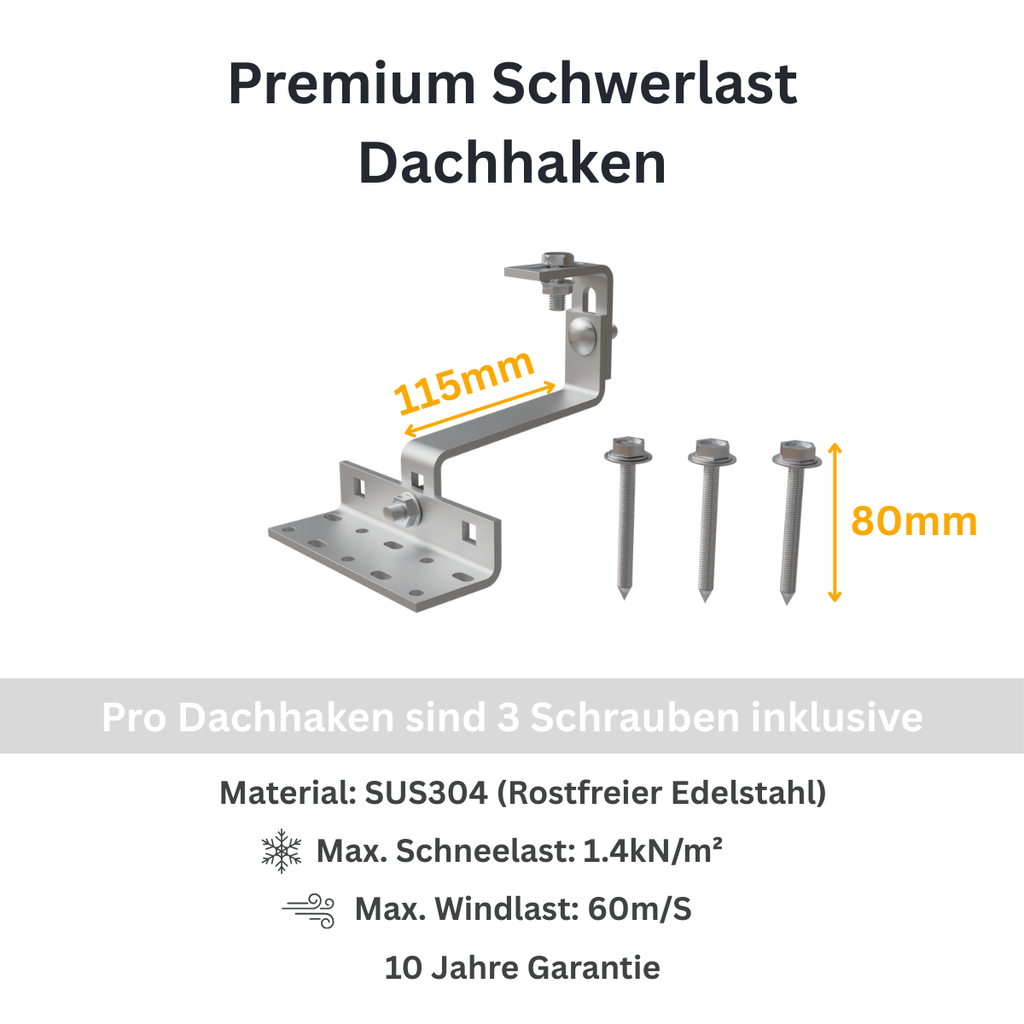

Detaillierte Produktinformationen:
Material: SUS304 / A2 (Rostfreier Edelstahl)
Max. Windlast: 60m/S
Max. Schneelast: 1.4kN/m²
Garantie: 10 Jahre
3-fach verstellbar
Anzugsdrehmoment: M10 Bolzen 25-35Nm
Zertifizierung: CE-komform nach EN-Normen

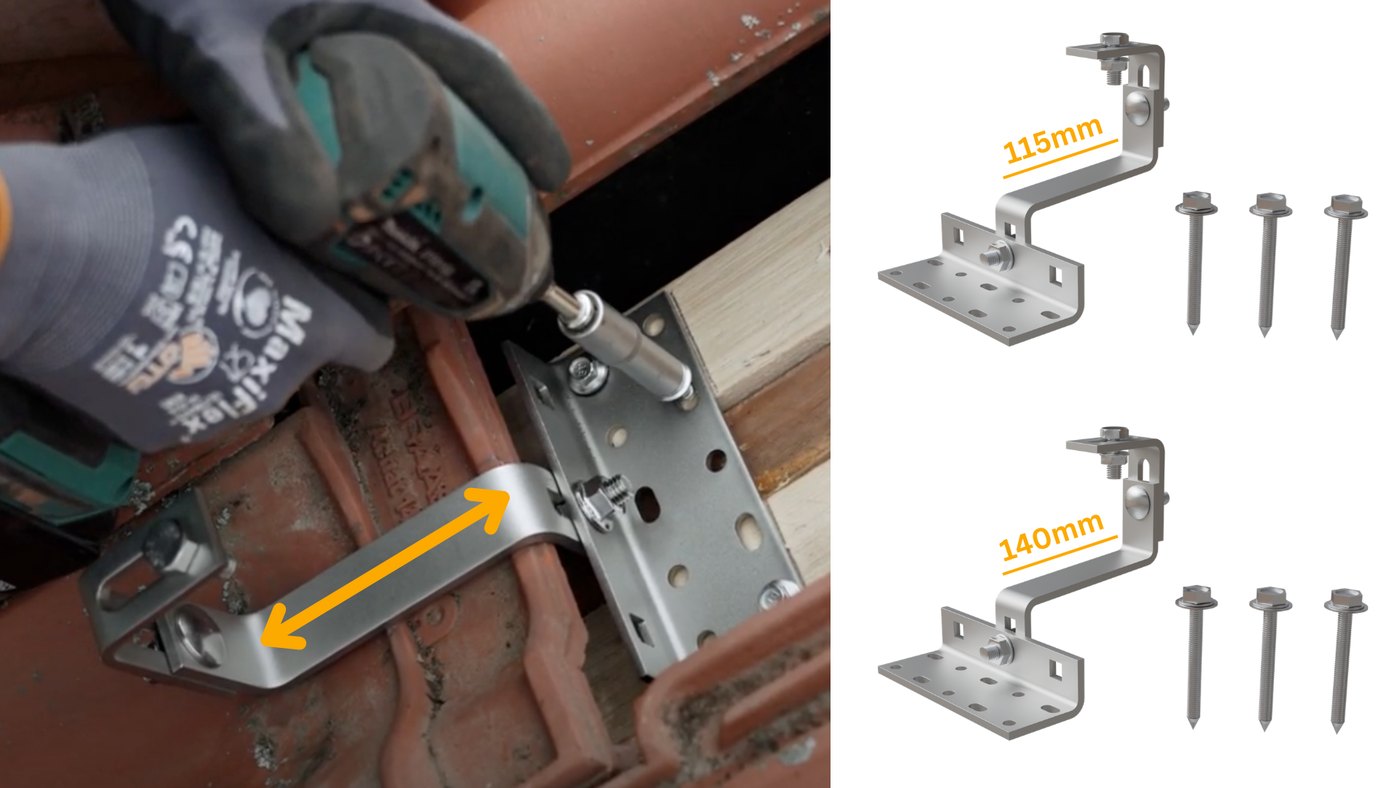

115mm oder 140mm? So entscheidest du richtig
Die benötigte Länge hängt von der Höhe deines Dachziegels ab. Du kannst sie einfach messen oder in der technischen Zeichnung deines Ziegels nachsehen.
- Die goldene Regel: Der Dachhaken sollte ca. 2–5 cm unter dem Ziegel hervorschauen.
- Warum das wichtig ist: Ist der Haken zu kurz, kann er bei Wind oder Schnee auf den Ziegel drücken und ihn beschädigen.
- Passgenauigkeit: Unser System ist optimiert für die Frankfurter Pfanne, Taunuspfanne und ähnliche Beton- oder Tonziegel.
Wichtig: Der Dachhaken darf niemals direkt auf dem Ziegel aufliegen. Falls nötig, kannst du ihn einfach mit kurzen Holzlatten unterfüttern, um den perfekten Abstand zu erreichen.
Detaillierte Produktinformationen:
Sturmfest bis 216 km/h: Zertifizierte Windlast von 60 m/s - hält selbst extreme Orkanböen stand.
Alpiner Standard: Hohe Schneelast-Resistenz (1,4 kN/m²) - ideal für schneereiche Regionen.

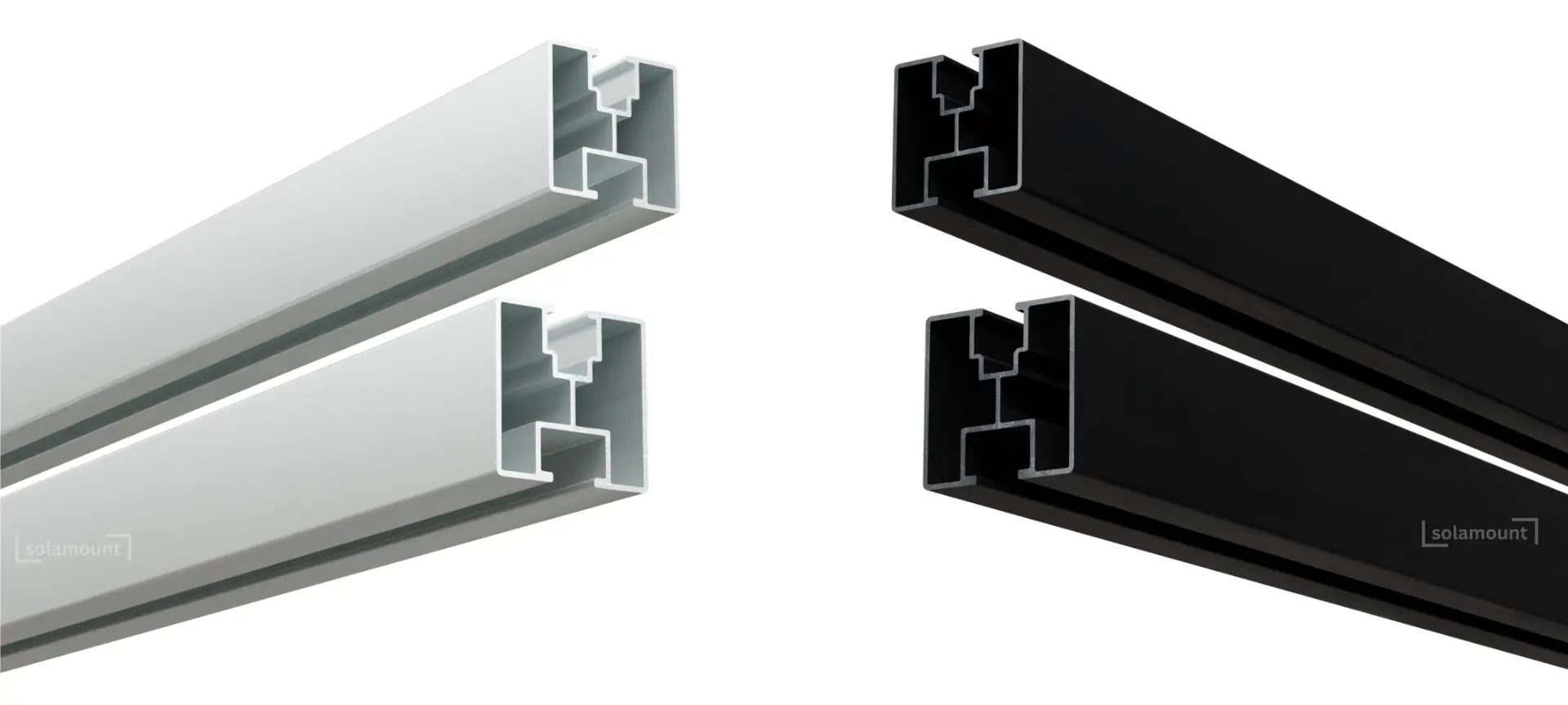

25 Jahre Leistungsgarantie: Korrosionsbeständiges AL6005-T5 Aluminium.
Maße: 1,28m | 1,9m | 2,4m
Profil: 40mmx40mm (Breite x Höhe)

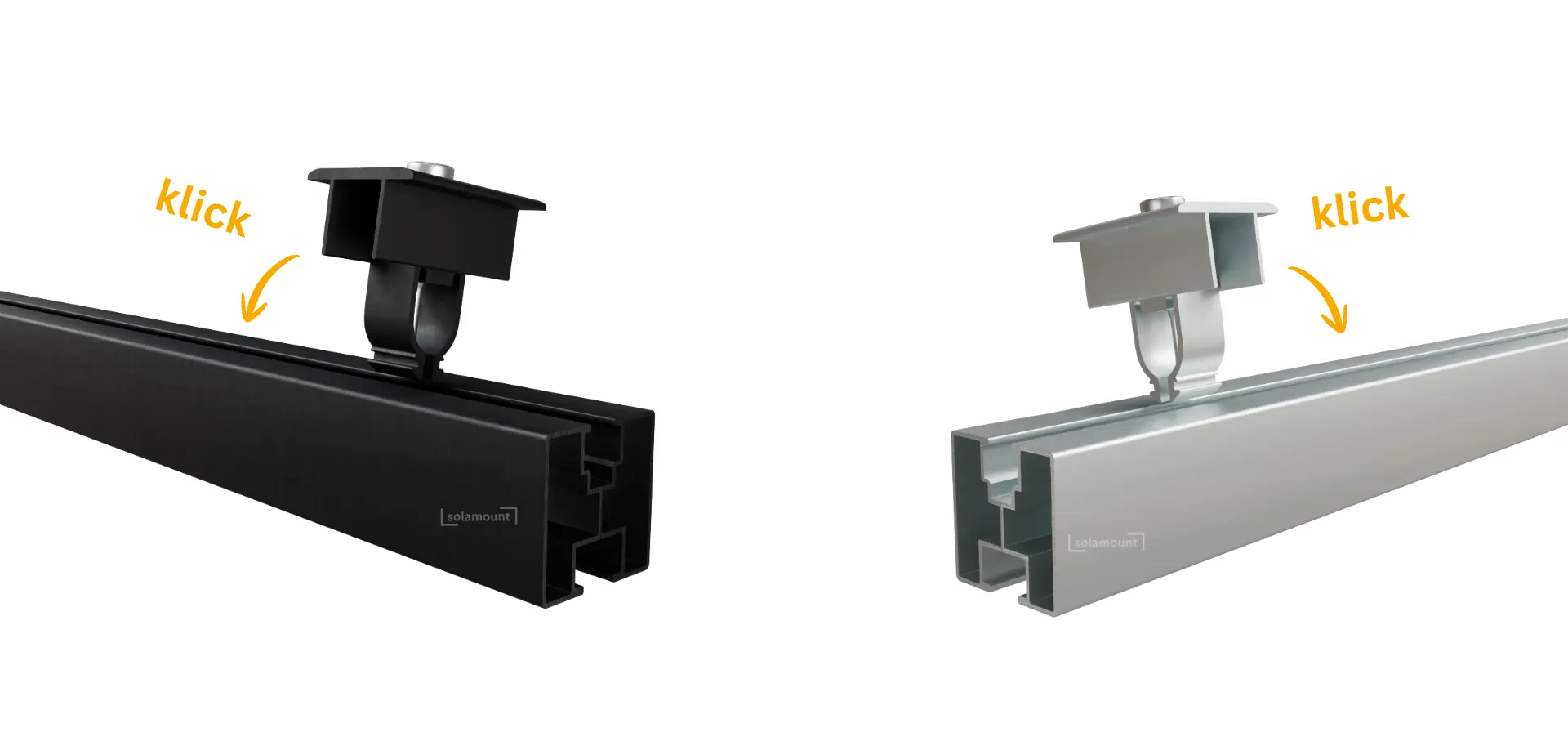

Detaillierte Produktinformationen:
Material: AL6005-T5 (Aluminium) = Wetterfest, Schraube SUS304 Edelstahl Torx T40
Auflagefläche von 50mm: von Solarmodul Herstellern empfohlen
30mm Rahmenstärke: Passt für 95% der Solarmodule
Leistungsgarantie: 25 Jahre, Produktgarantie: 10 Jahre
Anzuziehen mit 14-16Nm

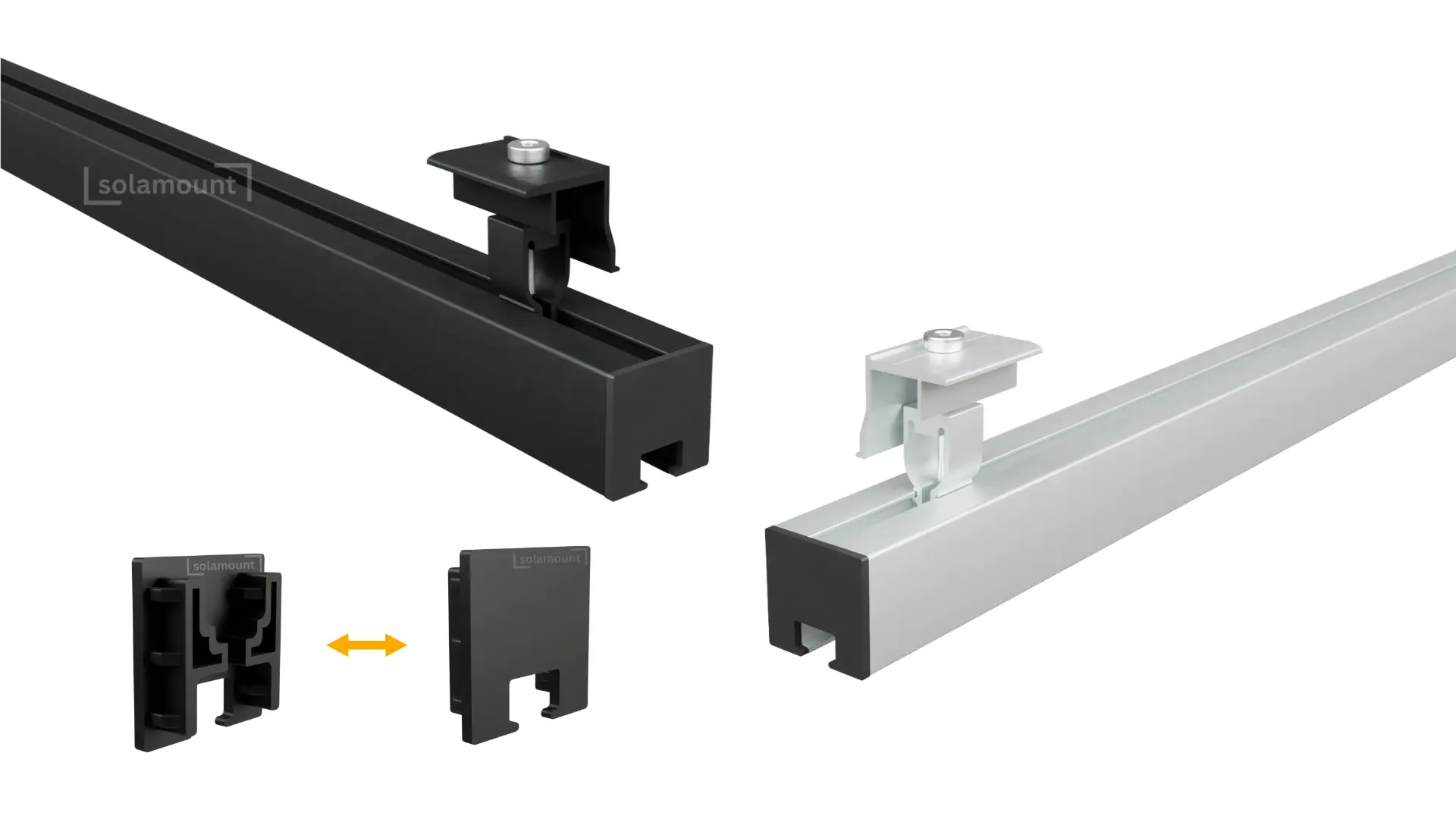

Detaillierte Produktinformationen:

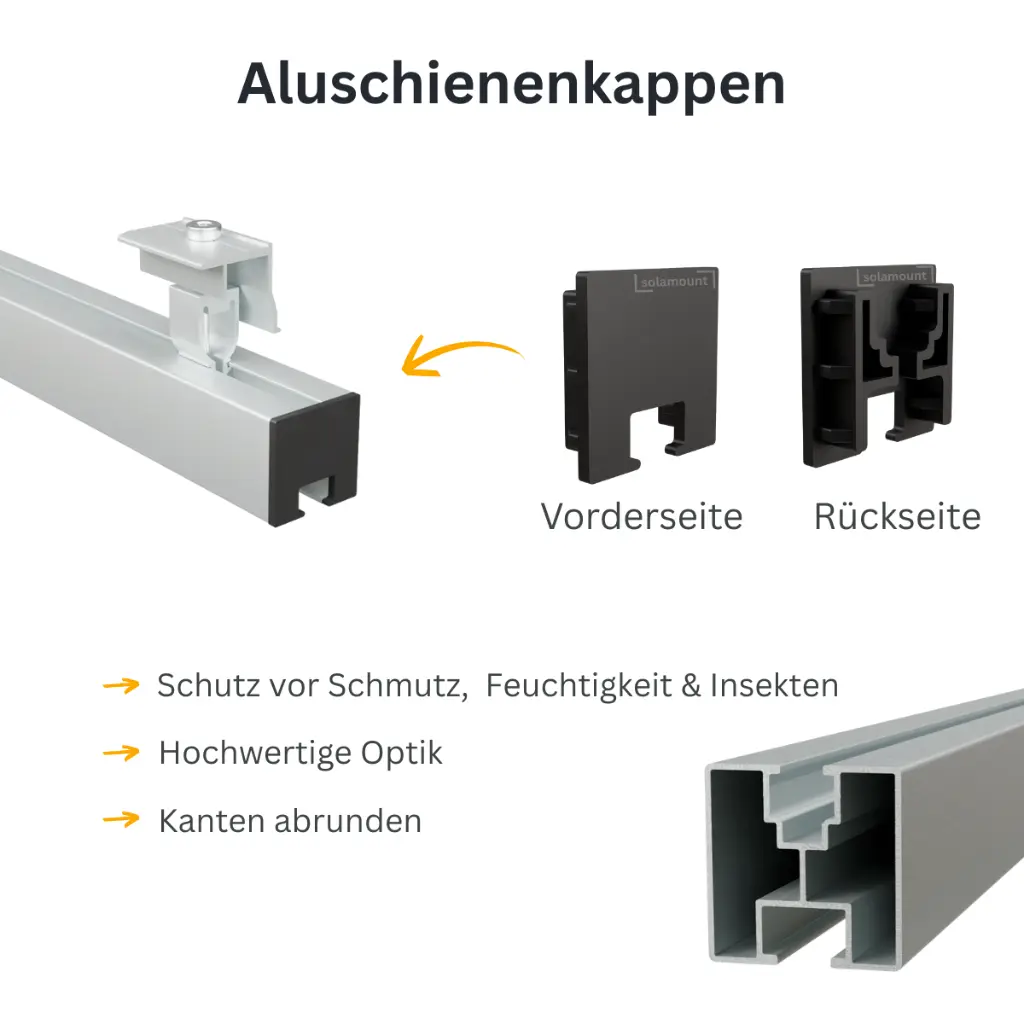

Material: EPDM (Kautschuk) – bekannt für seine hervorragende Wetter- und UV-Beständigkeit.
Abmessungen: 40x40mm
Farbe: Schwarz
Schutzfunktion: Verhindert das Eindringen von Niederschlag und Schmutz, wodurch die Lebensdauer der Aluschienen verlängert wird.
Kompatibilität: Speziell entwickelt, um nahtlos mit unseren Aluschienen zu funktionieren
Detaillierte Produktinformationen:

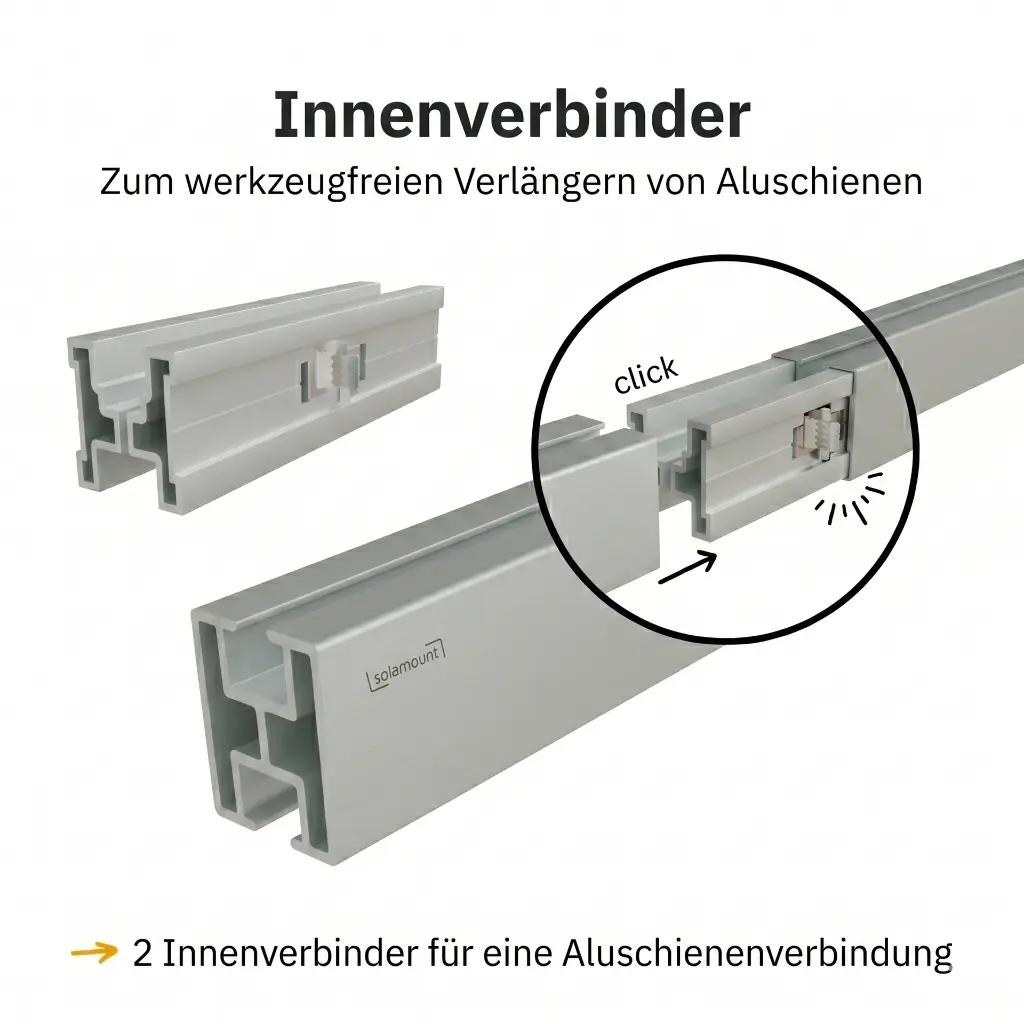

Material Innenverbinder: AL6005-T5 (Aluminium)
Material selbstschneidende Schrauben: SUS304 (Edelstahl)
Farbe: Silber

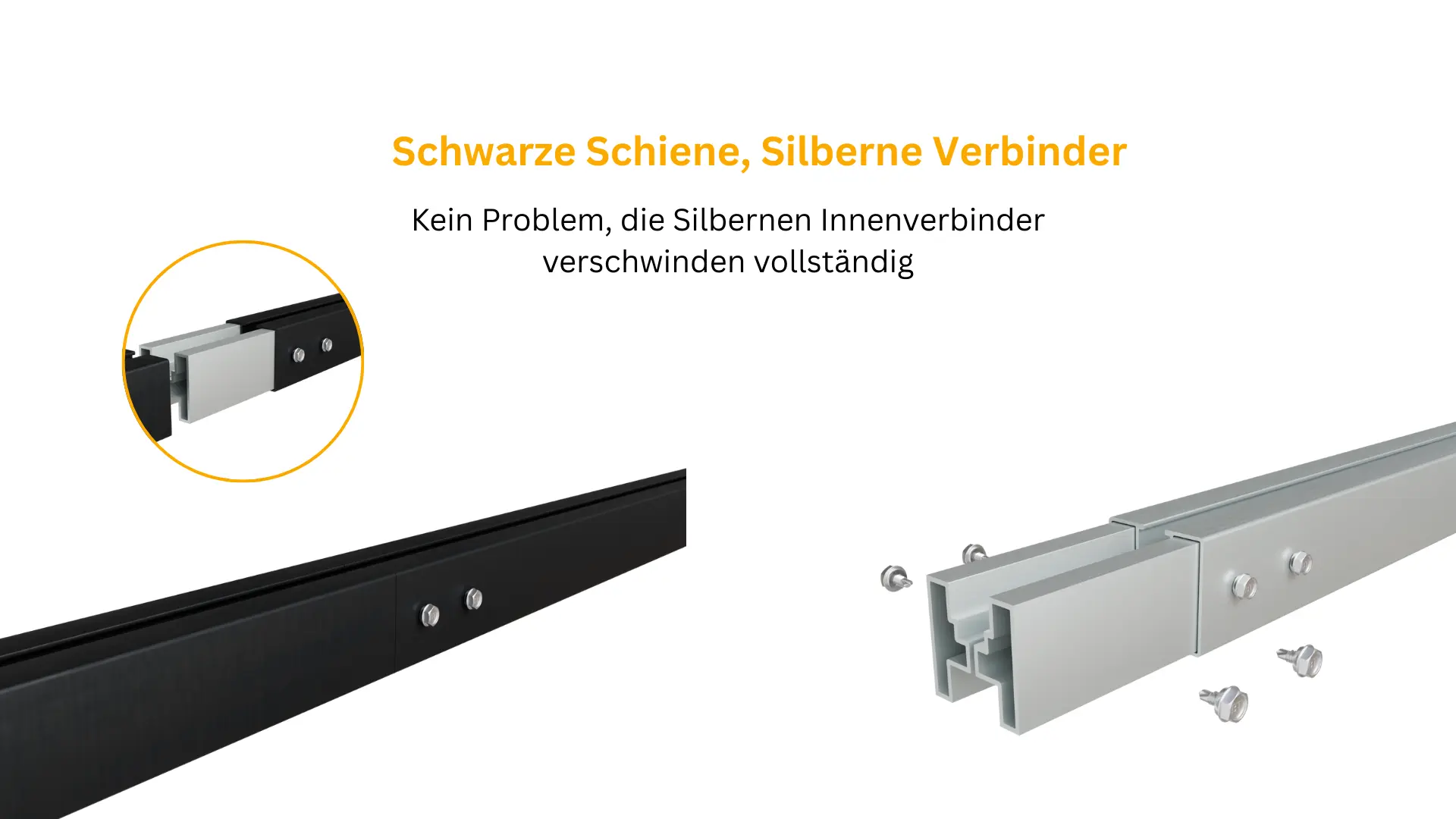

Hinweis: Mittlerweile bieten wir die Innenverbinder nur noch in Silber an. Allerdings werden die Innenverbinder innerhalb der Aluschiene angebracht, sodass auch bei schwarzen Aluschienen silberne Verbinder genommen werden können, ohne optisch einen Nachteil zu haben.

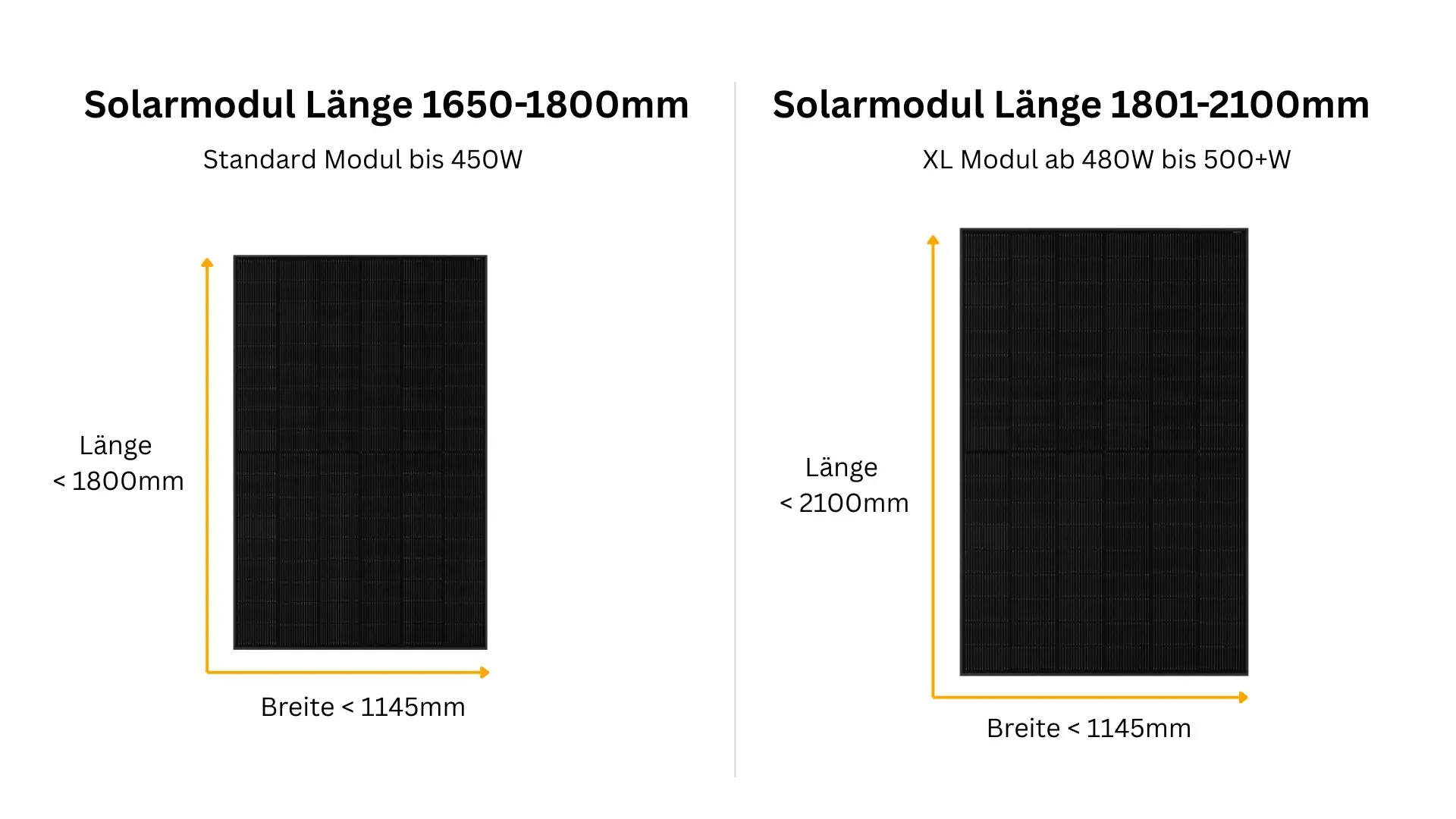

Kompatible Solarmodule
Profi-Check: Die Breite der meisten modernen Module liegt einheitlich bei ca. 1134 mm und die Höhe bei 30mm. Maßgeblich für die Auswahl im Konfigurator ist primär die Länge aus Ihrem Modul-Datenblatt.
Option A: Solarmodul Länge 1650 - 1800mm
- Leistung: ca. 400 – 450Wp, Standard Module
- Ideal für: Klassische Hausdächer, verwinkelte Flächen mit Gauben oder Dachfenstern.
- Vorteil: Hält die 2-m²-Grenze sicher ein und ist besonders einfach zu handhaben.
Option B: Solarmodul Länge 1801-2100mm
- Leistung: ca. 450 – 550Wp oder mehr, XL-Leistungsklasse (Maximale Effizienz)
- Ideal für: Große, freie Dachflächen. Sie erzielen mit weniger Modulen mehr Gesamtertrag.
- Hinweis: Prüfen Sie bei Modulen über 2m² kurz Ihre lokale Landesbauordnung (in den meisten Bundesländern bis 3m² unproblematisch).
Beispiele für Ziegeldach Sets

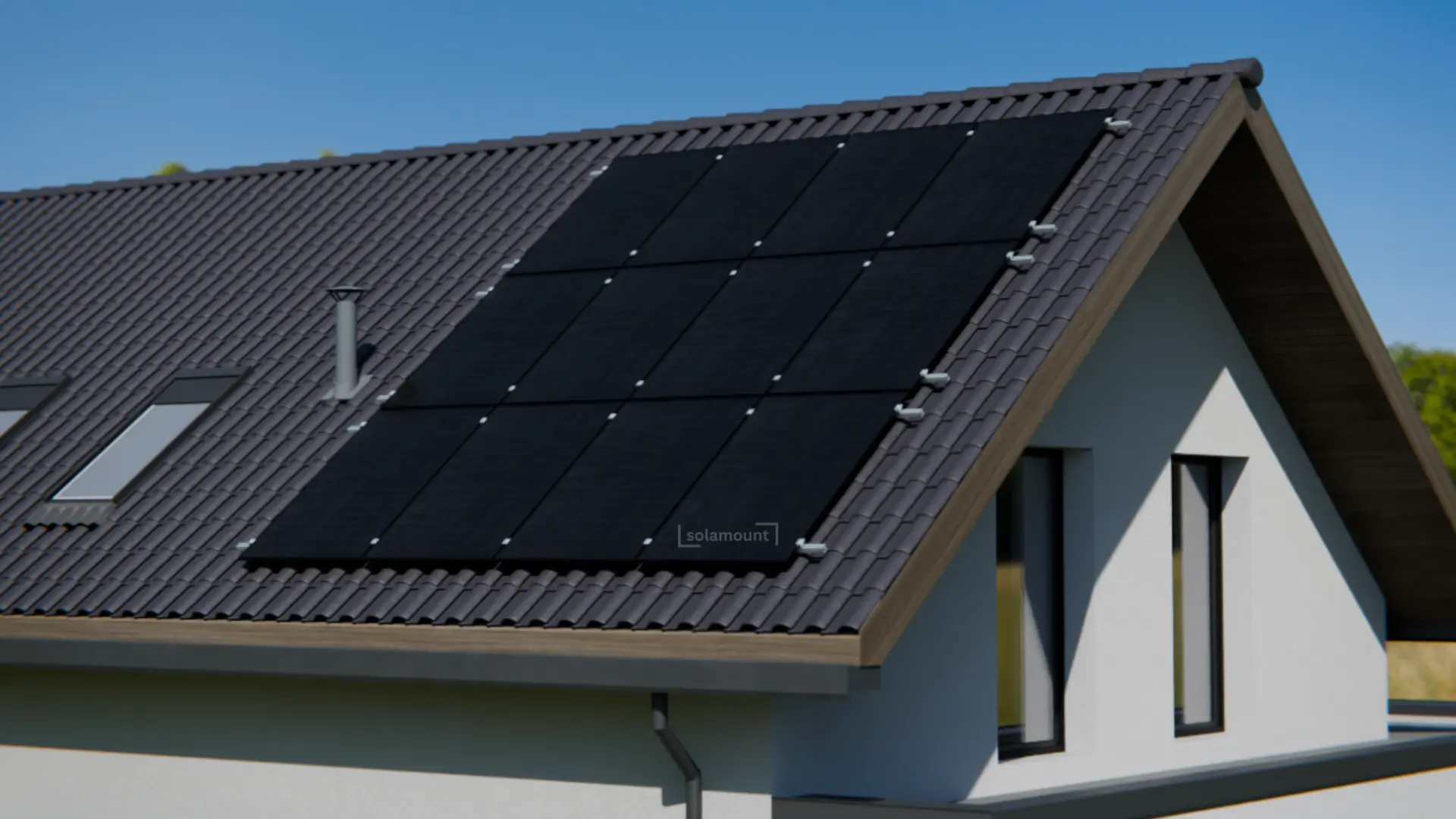

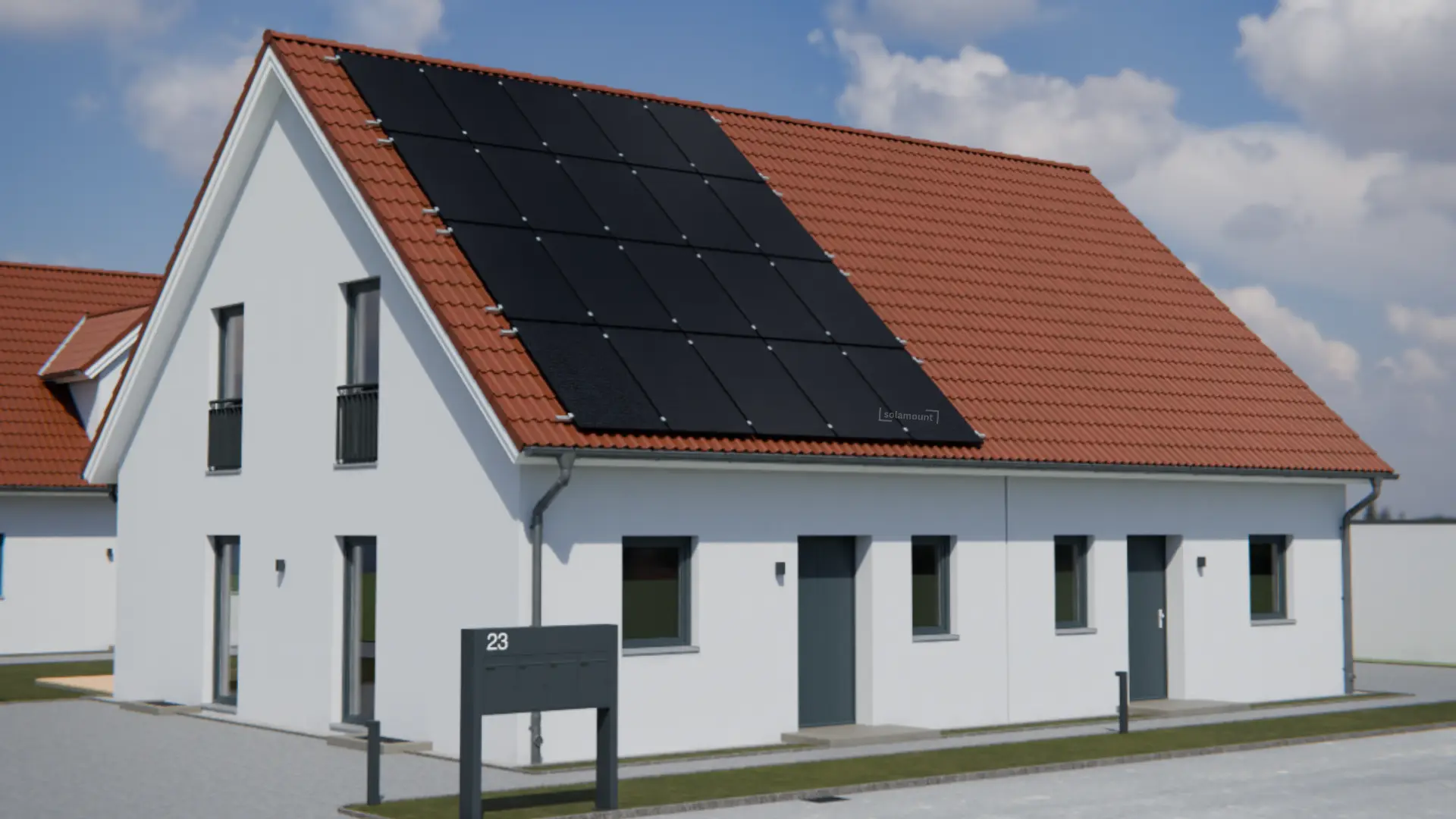

Vertikale Anlage
Anzahl der Reihen: 3
Anzahl der Solarmodule pro Reihe: 4
Ausrichtung: Vertikal
Farbe: Silber

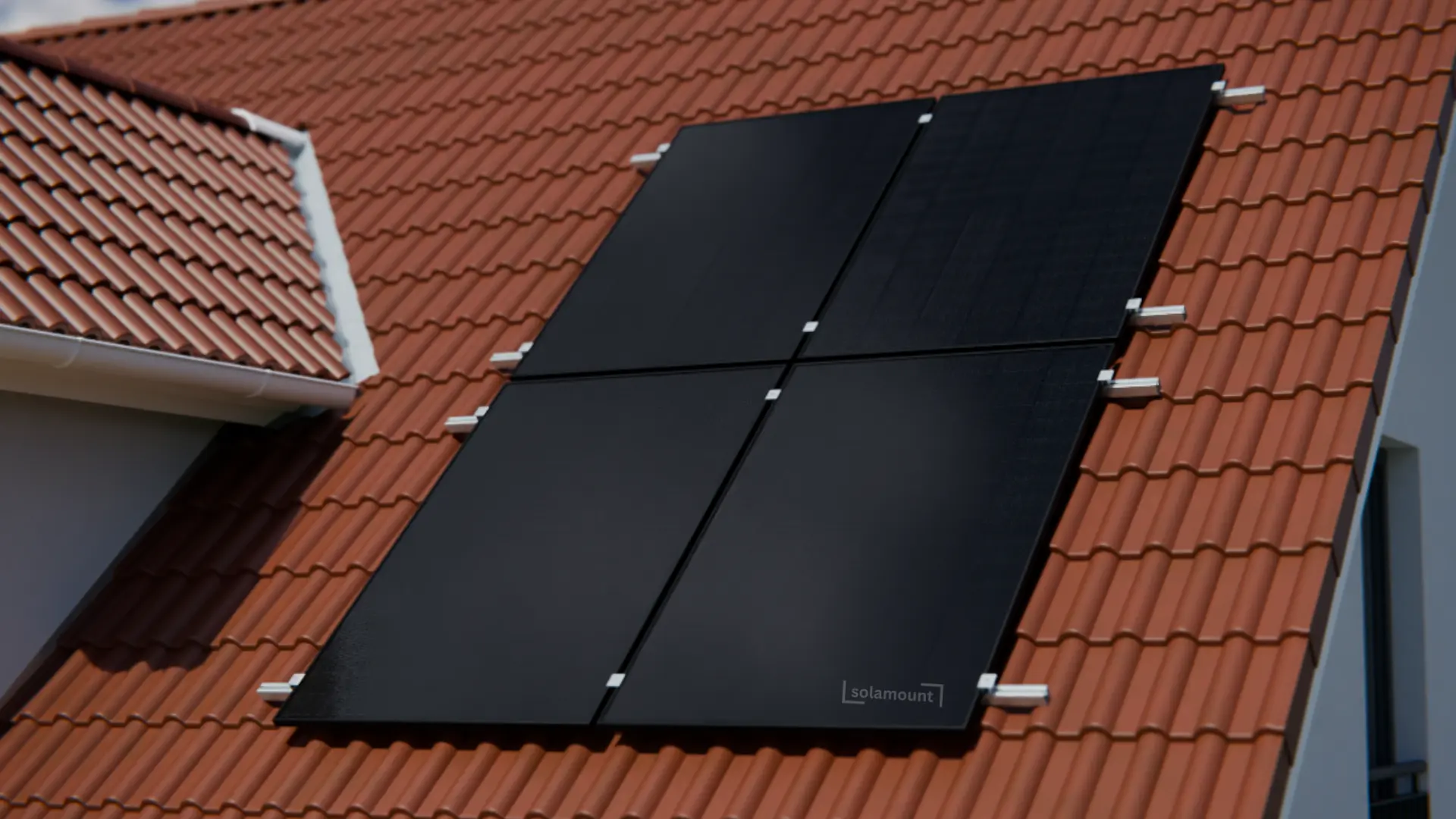

Balkonkraftwerk
Anzahl der Reihen: 2
Anzahl der Solarmodule pro Reihe: 2
Ausrichtung: Vertikal
Farbe: Silber

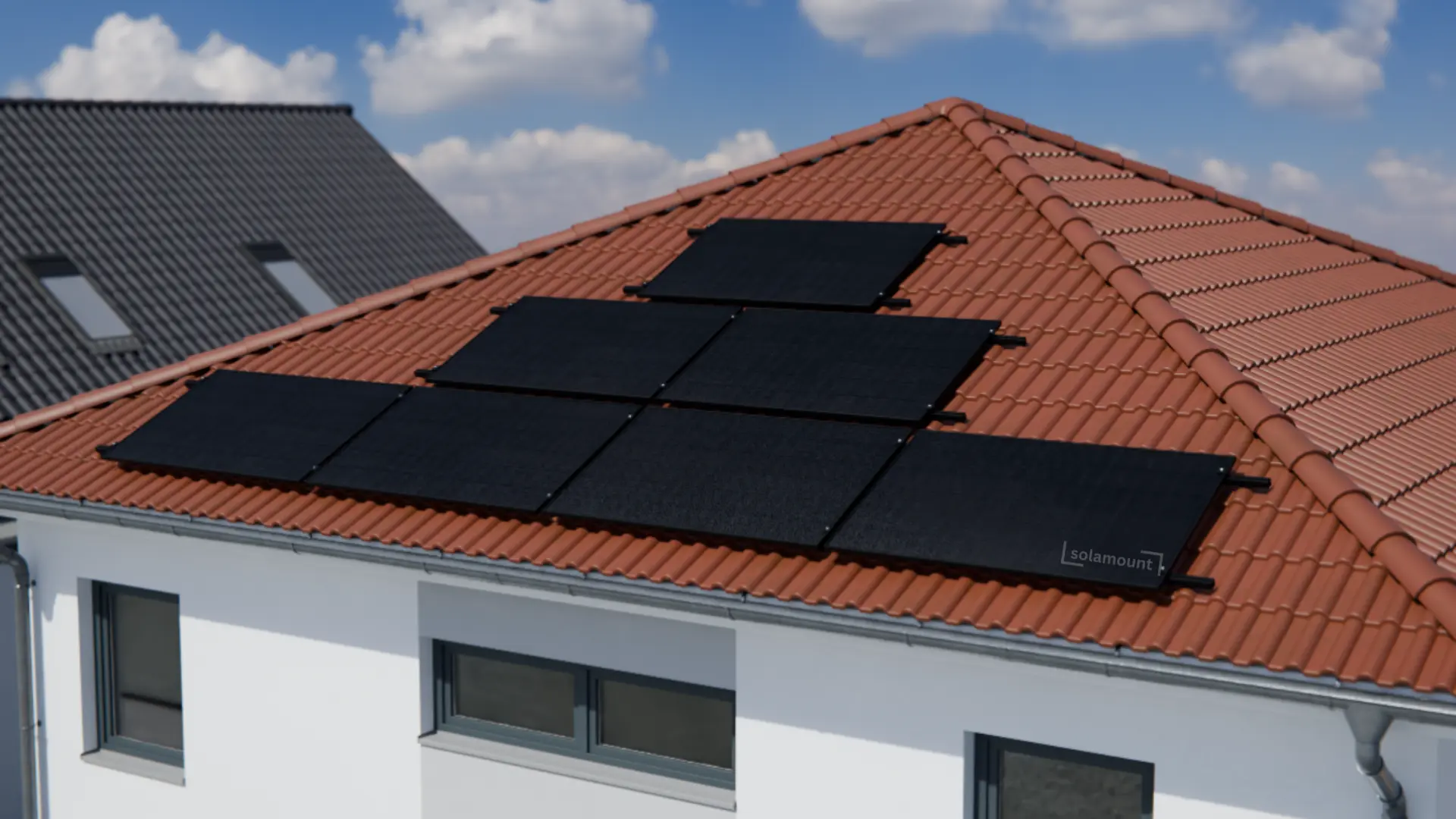

Horizontale PV-Anlage
Mehrere Optionen kombiniert
Ausrichtung: Vertikal
Farbe: Silber
