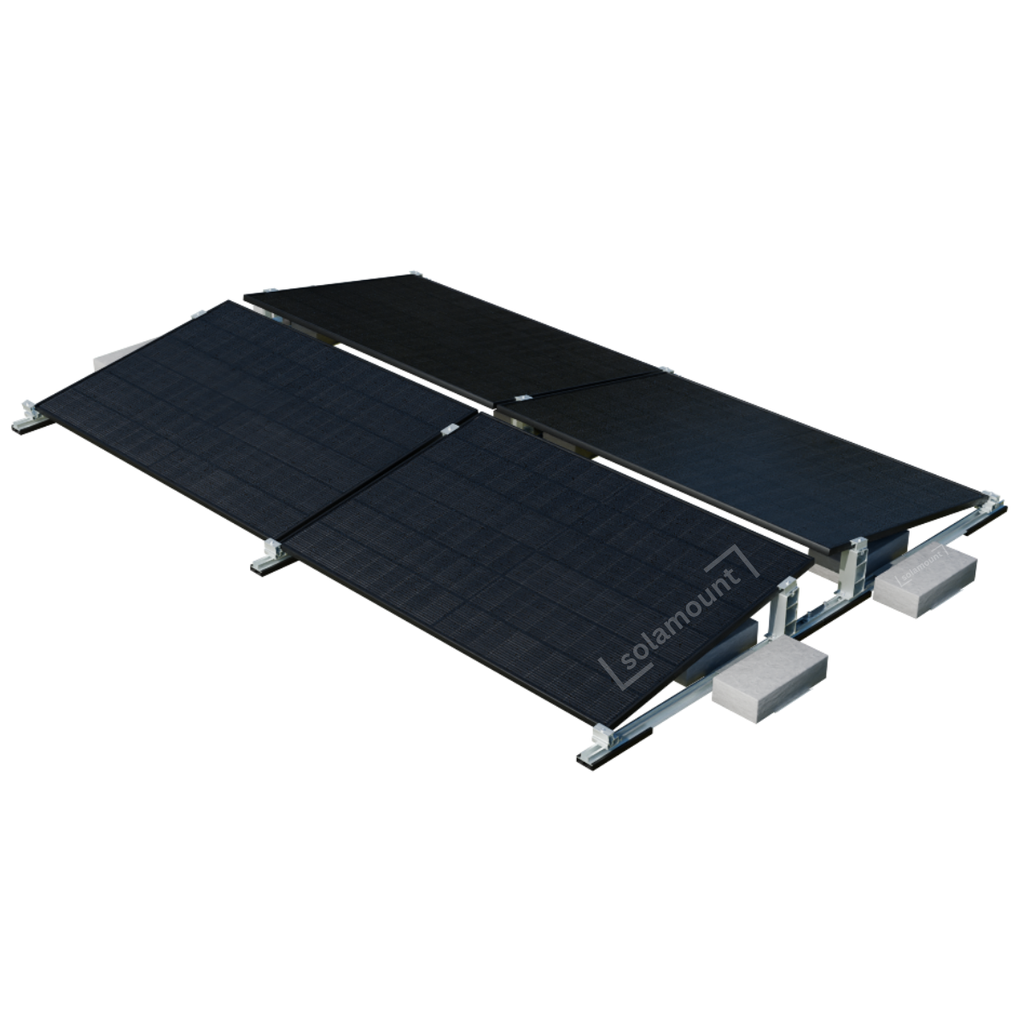

Halterung Flachdach für 4 Solarmodule | Solamount

M20Hochwertige Flachdachhalterung aus Aluminium und Edelstahl für 4 Solarmodule in Silber oder Schwarz

Produktinformationen

 Befestigung mit Gewicht (20kg pro Ballastplatte)

 Schnelle und unkomplizierte Montage

 In Selbstaufbau möglich

 Ost-West oder Süd-Ausrichtung

Detaillierte Produktinformationen

• Anwendungsbeispiele: Flachdach, Garage, Boden
• Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
• Winkel: 10°
• Material: AL6005-T5, SUS304

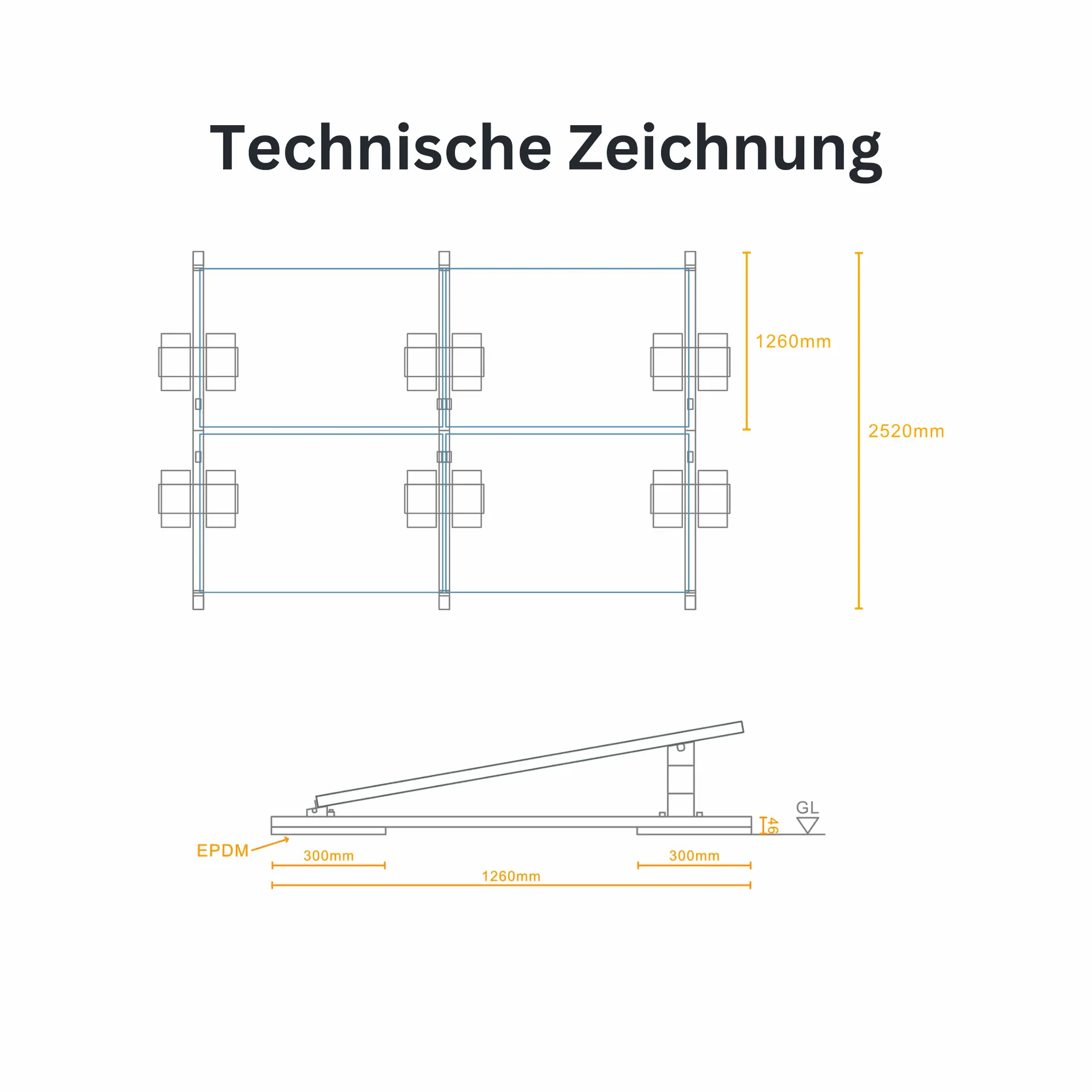

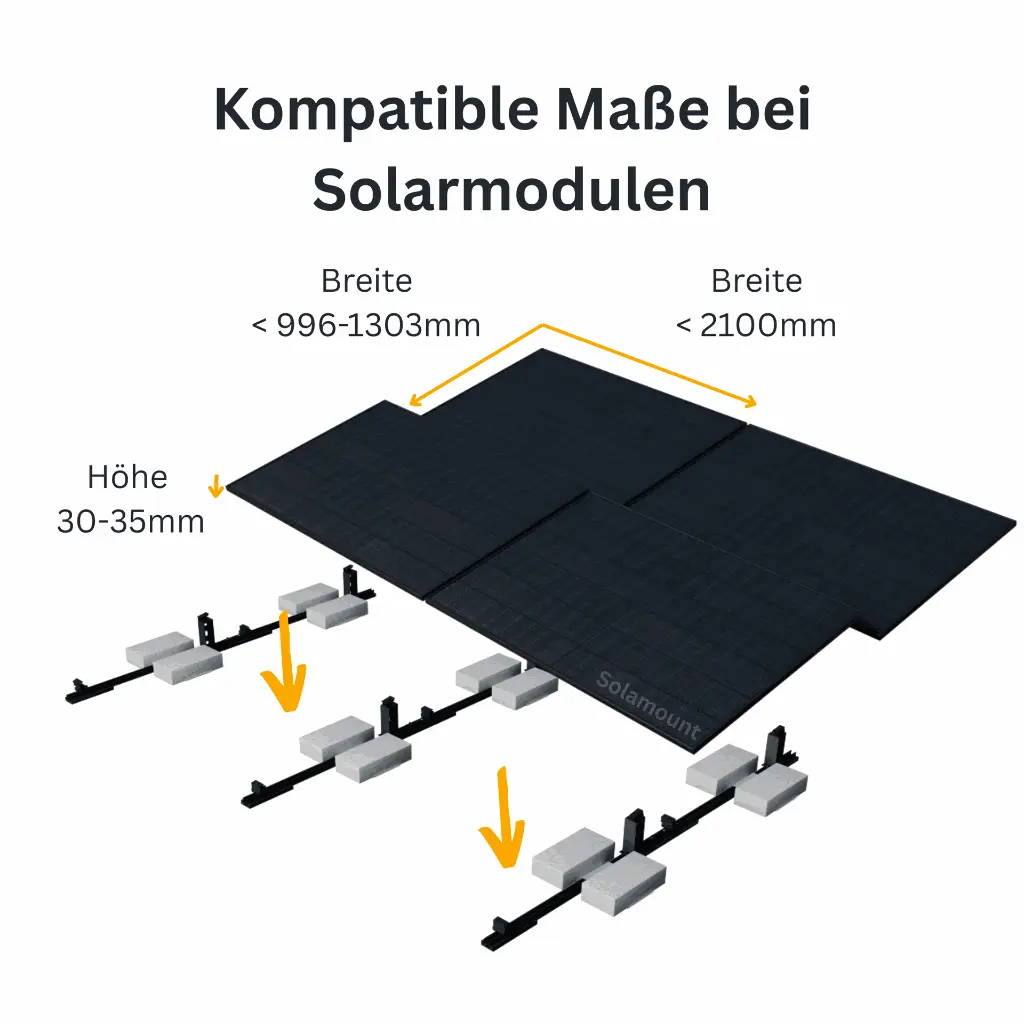

• Länge Solarmodul: < 2100 mm
• Breite Solarmodul: 996-1303 mm
• Höhe Solarmodul: 30-35 mm
• Gewicht: 13,4 kg
• Windlast: 60 m/s
• Schneelast: 1.4 kN/m²
• Garantie: 10 Jahre

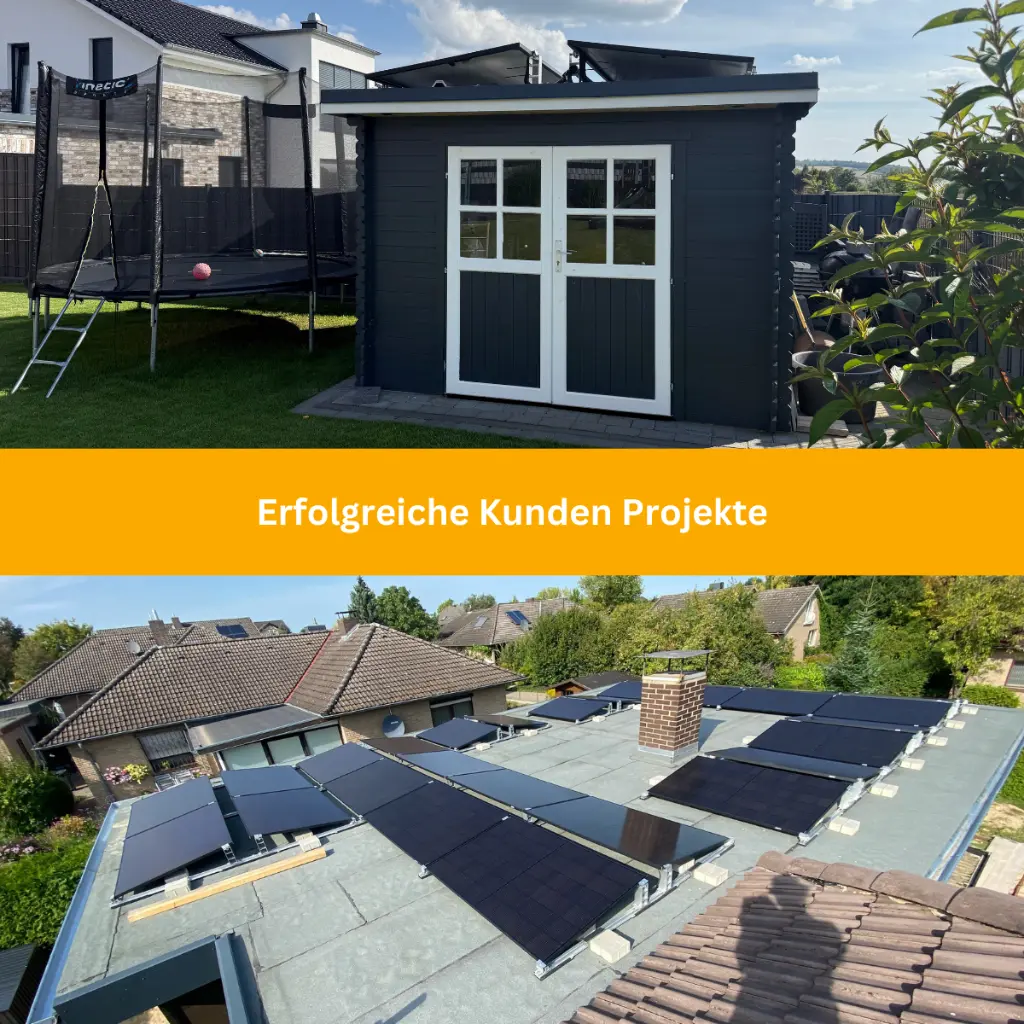

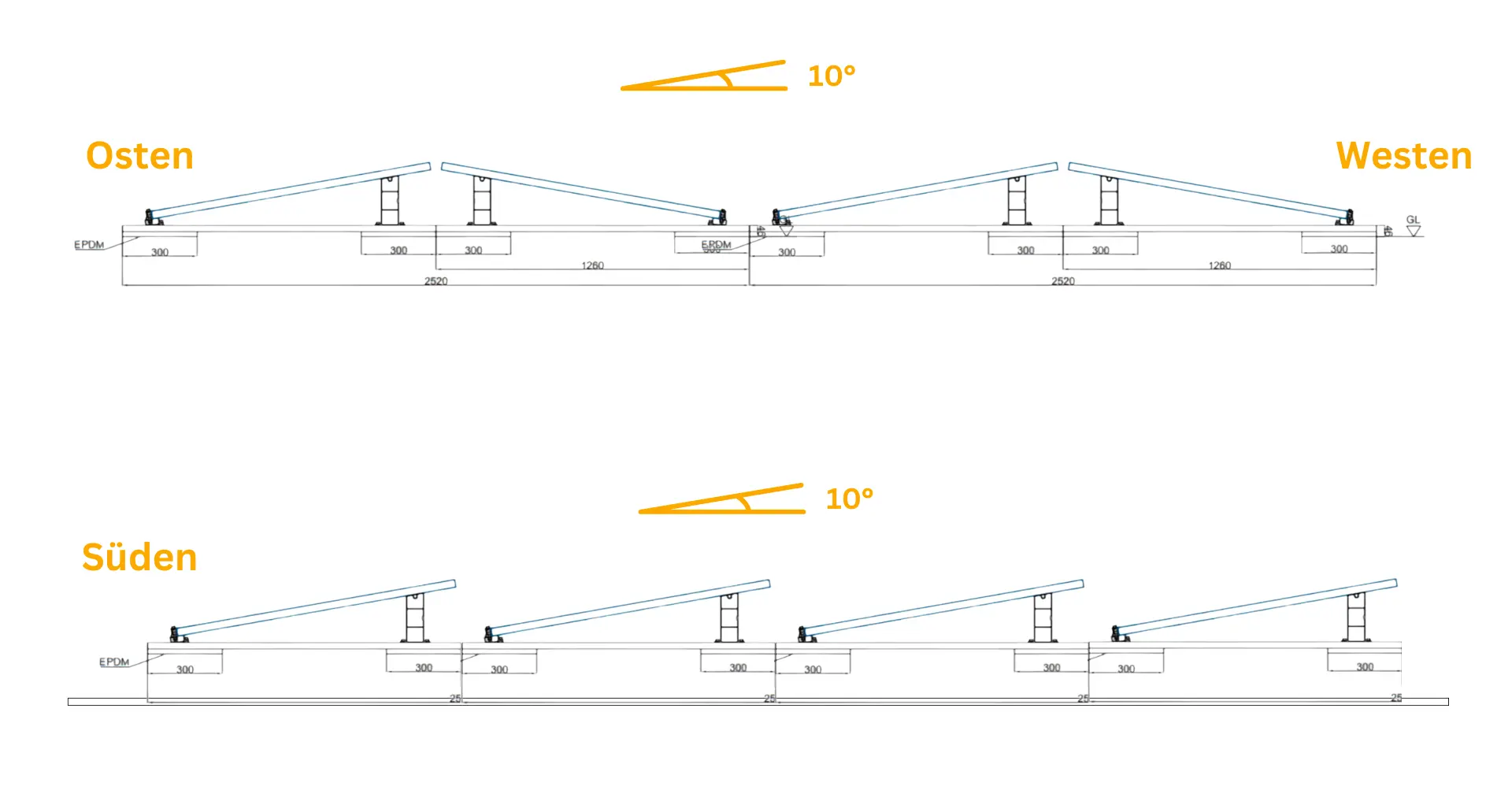

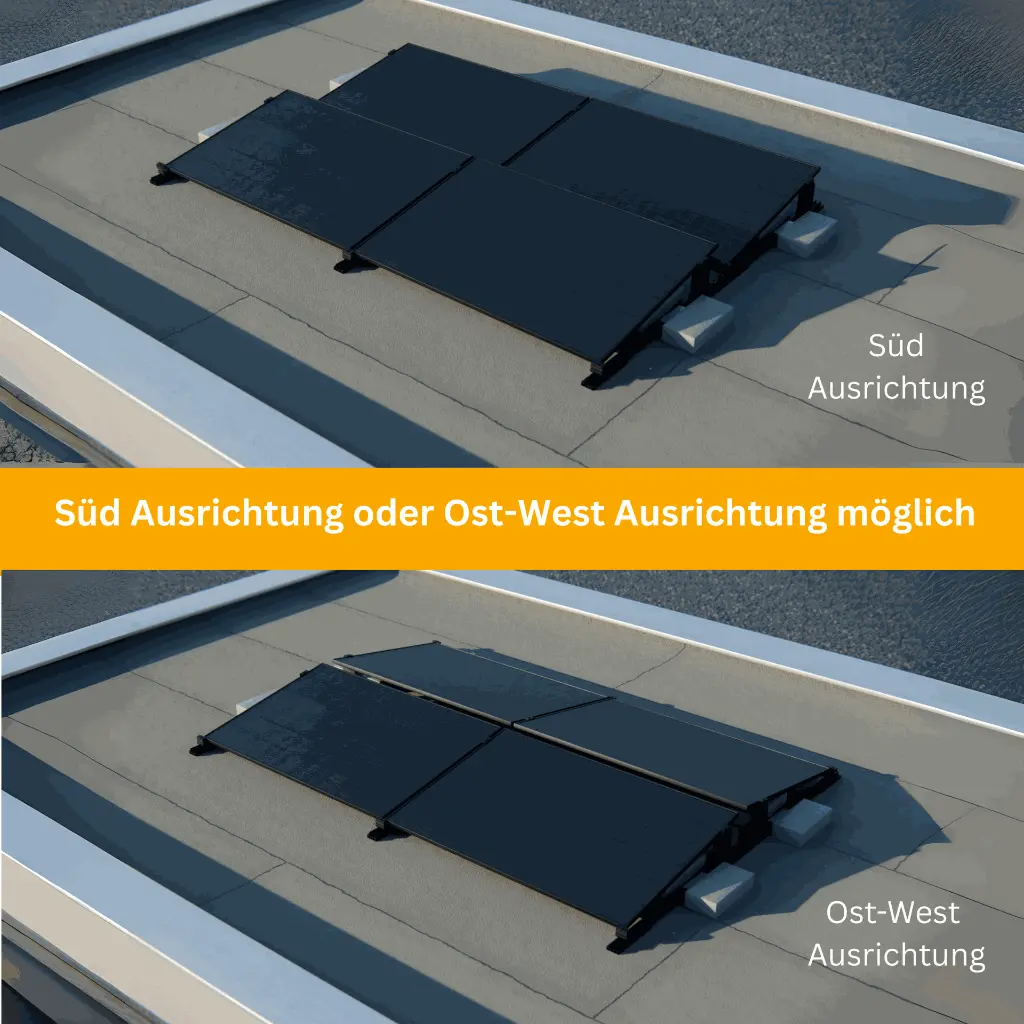

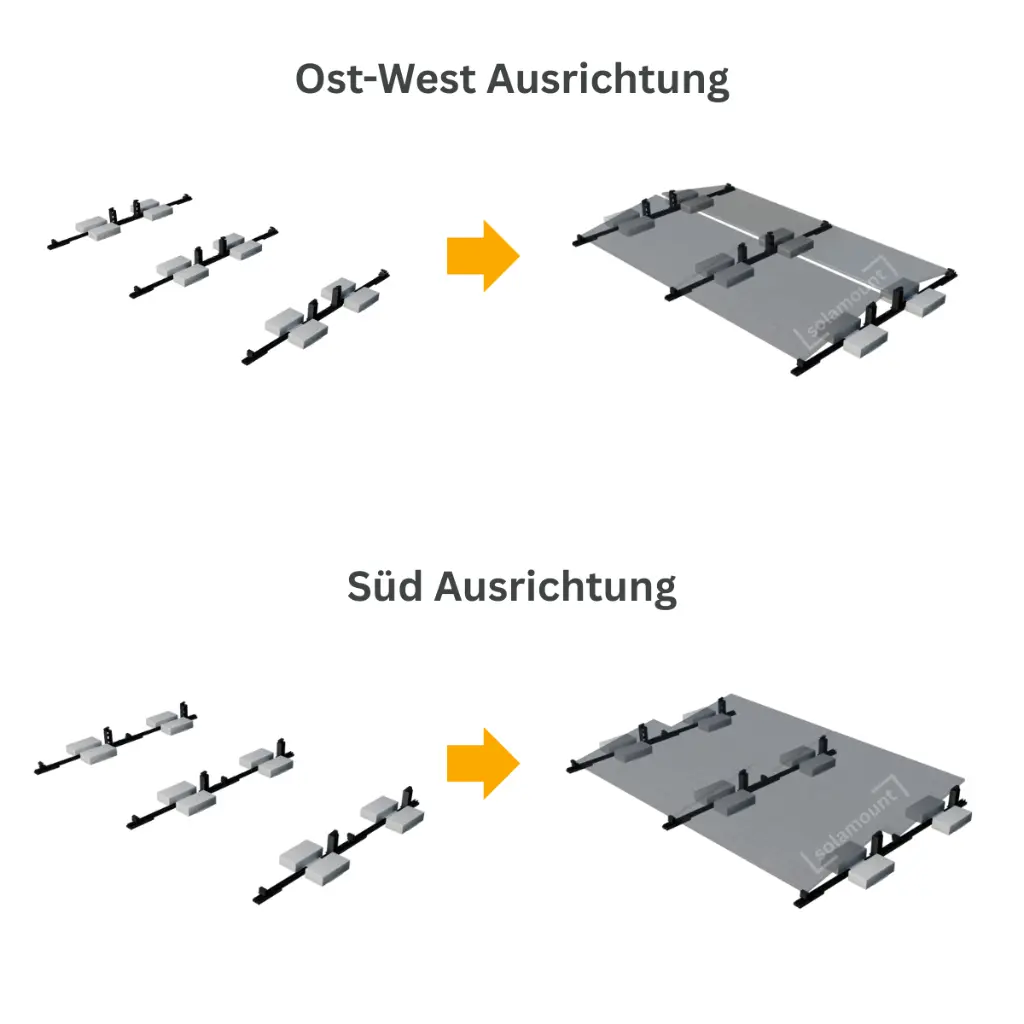

Mögliche Ausrichtungen

Die Flachdach Halterung für vier Solarmodule kann unterschiedlich ausgerichtet werden.

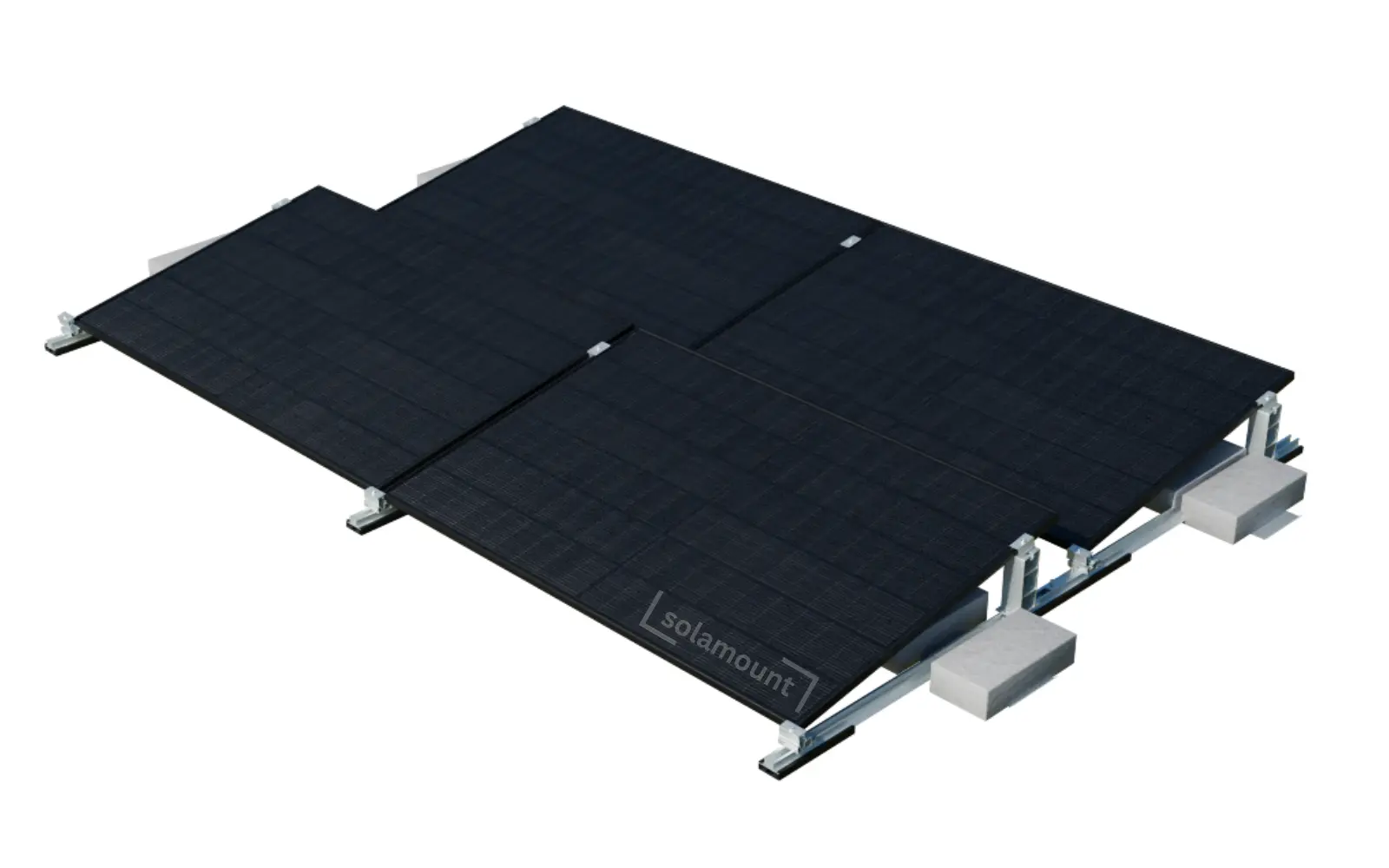

Süd Ausrichtung

 Verbrauch eher tagsüber
 Maximaler Gesamtertrag​​

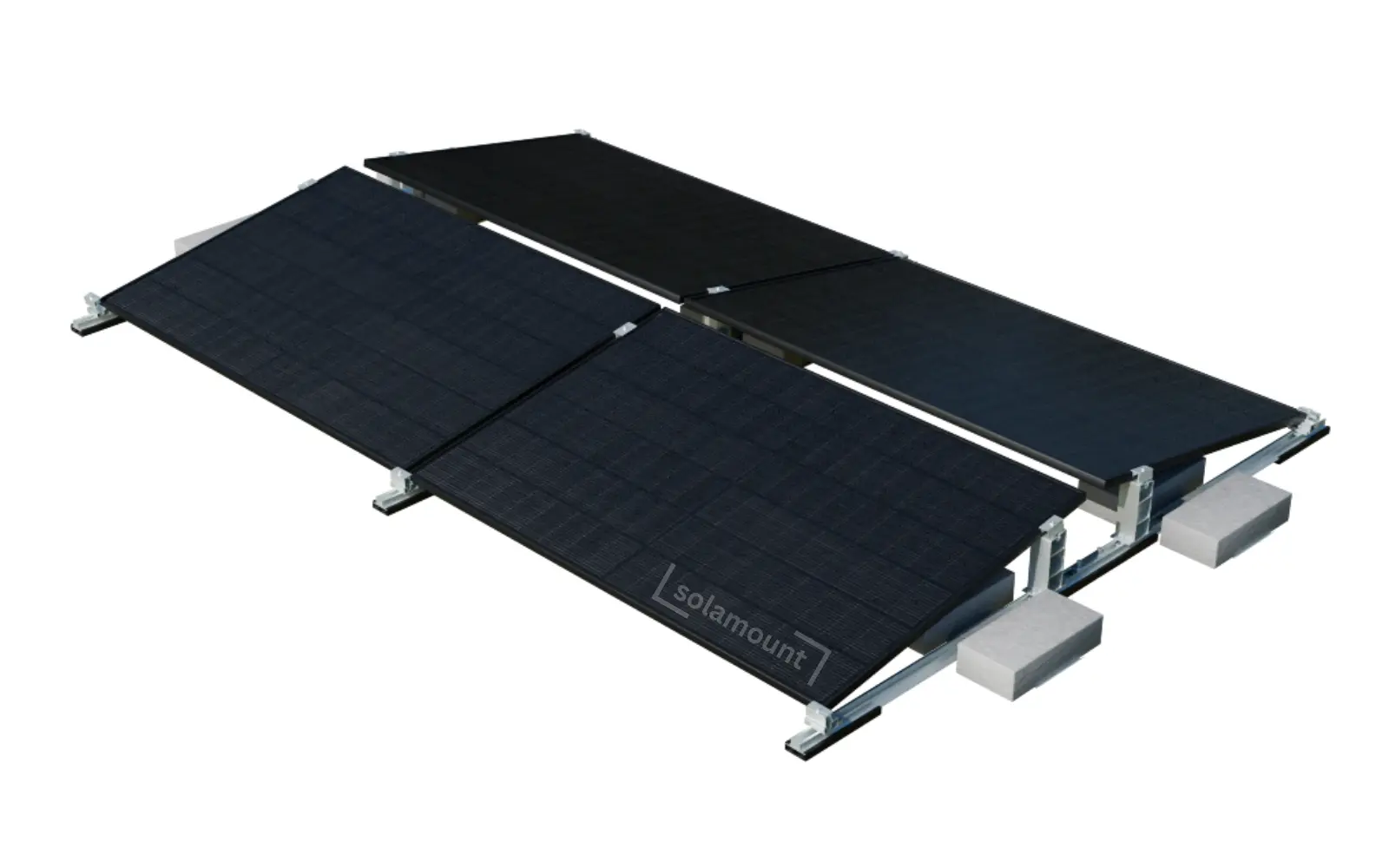

Ost-West Ausrichtung

 Verbrauch morgens und abends
 Gleichmäßiger Ertrag über den Tag

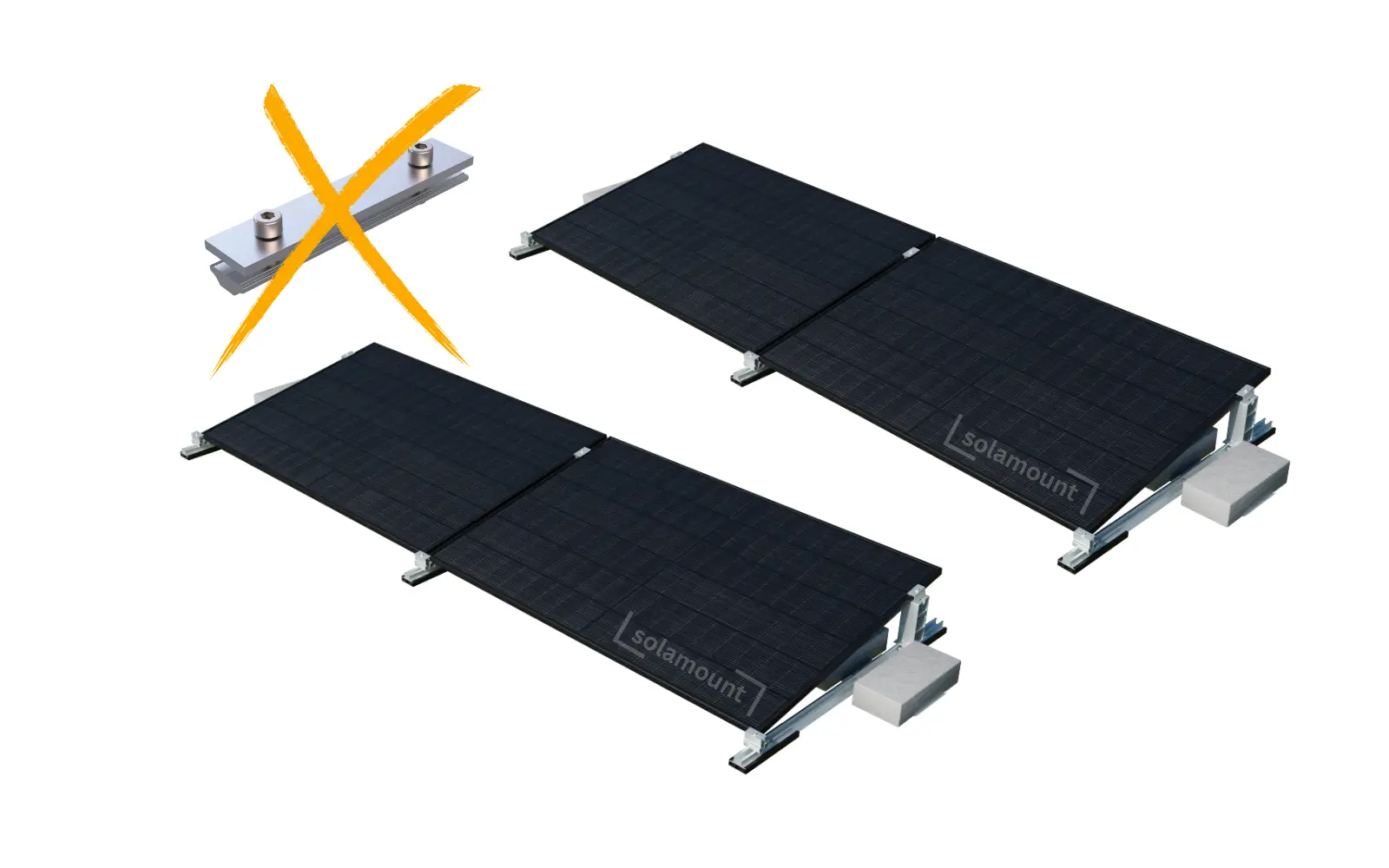

Ohne Verbinder

 Süd-Ost oder Süd-West möglich
 Module auch nebeneinander stellbar

Vorteile Neigungswinkel von 10 Grad

Die Flachdachhalterung hat eine feste Neigung von 10°

 optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.

Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.

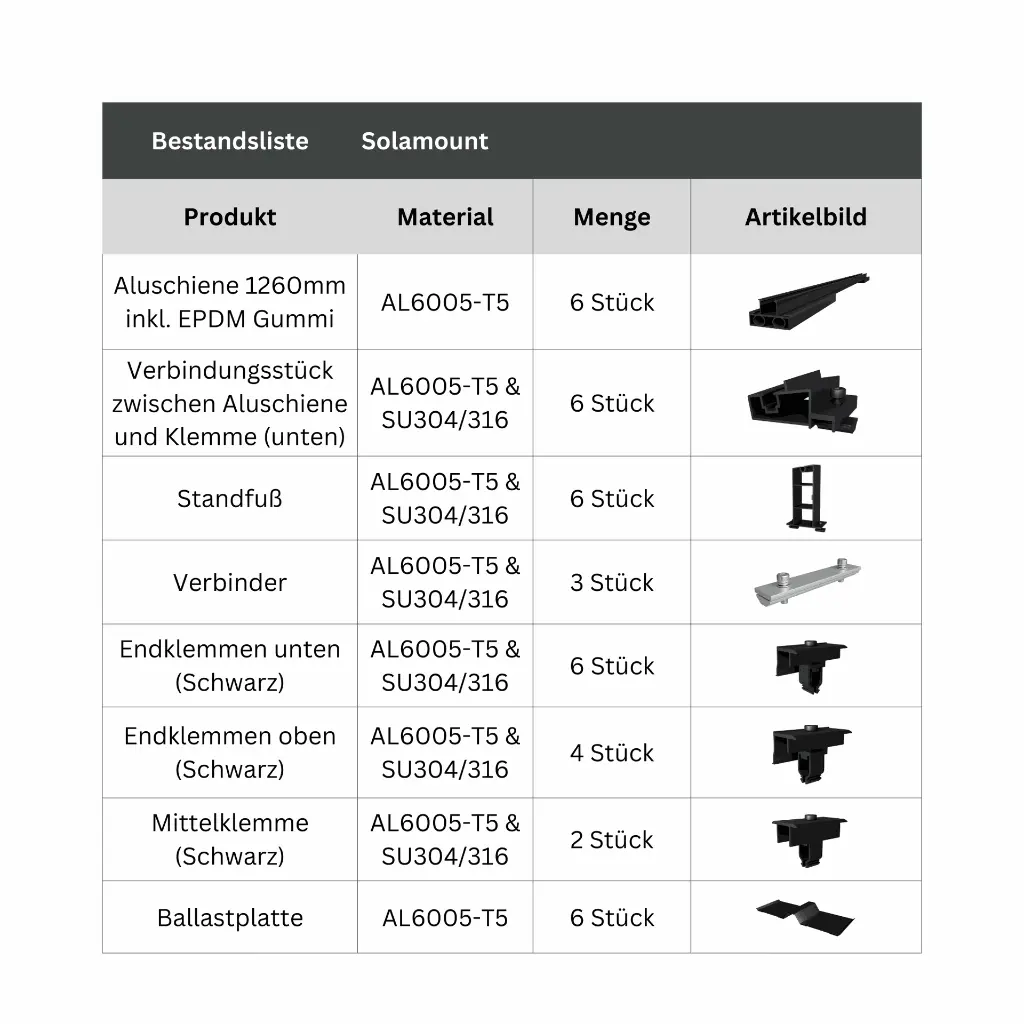

Aluschiene

Material: AL6005-T5

Maße: 1,26m

Menge: 6 Stück

Dichtung für die Enden der Aluschiene

Pro Schiene werden zwei Dichtungen angebracht. Die Dichtung liegt auf dem Boden auf.

Material: EPDM

Maße: 30cm

Menge: 12 Stück

Verbindungsstück

Mit Hilfe des Verbindungsstücks können gegenüberliegende Aluschienen miteinander verbunden werden.

Material: AL6005-T5

Maße: 15cm

Menge: 3

Verbindungsstück zwischen Aluschiene und Klemmen (unten)

Material: AL6005-T5 & SU304/316

Maße: 7cm

Menge: 6 Stück

Verbindungsstück zwischen Aluschiene und Klemmen (oben)

Material: AL6005-T5 & SU304/316

Maße: 7cm

Menge: 6 Stück

Endklemme (unten)

Material: AL6005-T5 & SU304/316

Maße: 7cm

Menge: 6 Stück

Endklemme (oben)

Material: AL6005-T5 & SU304/316

Maße: 7cm

Menge: 4 Stück

Mittelklemme

Material: AL6005-T5 & SU304/316

Maße: 7cm

Menge: 4 Stück

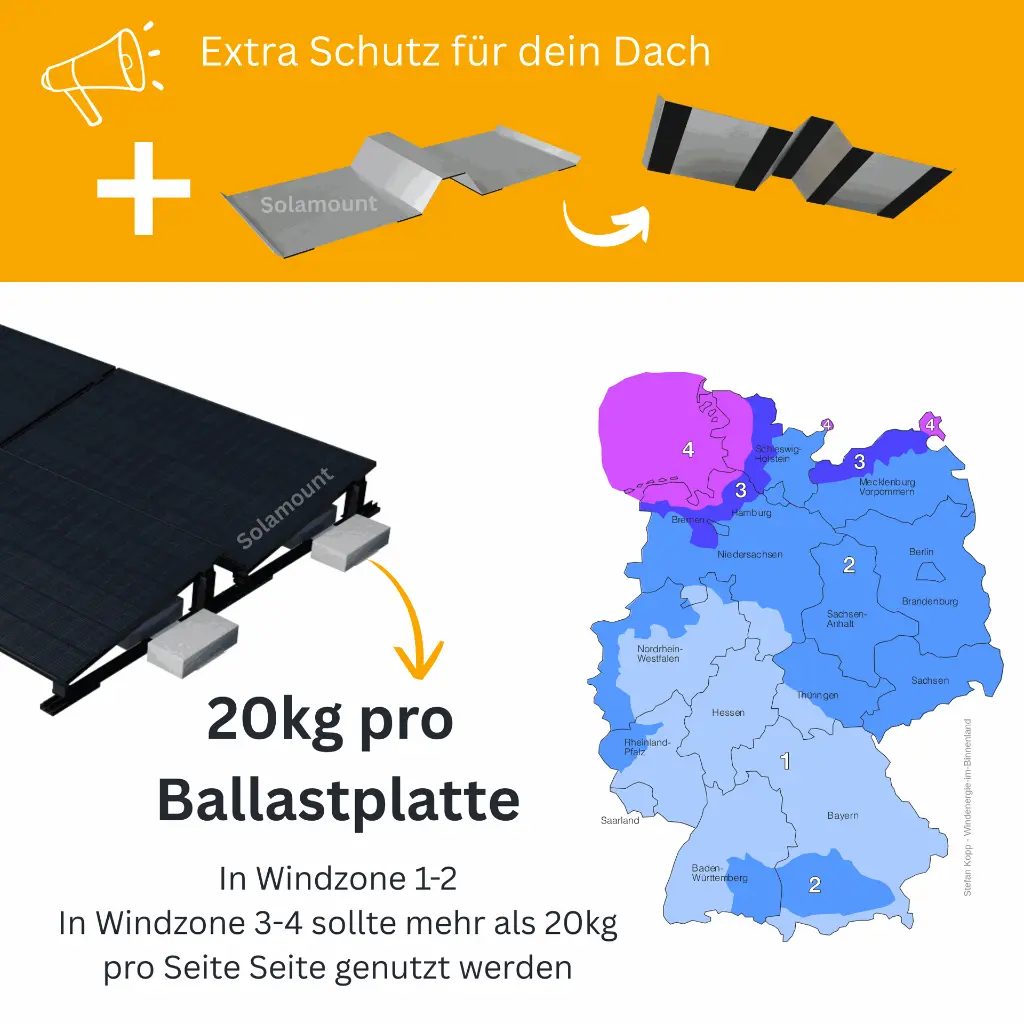

Balast Platte

Material: AL6005-T5

Menge: 6 Stück

20kg pro Seite der Ballastplatte zur Befestigung

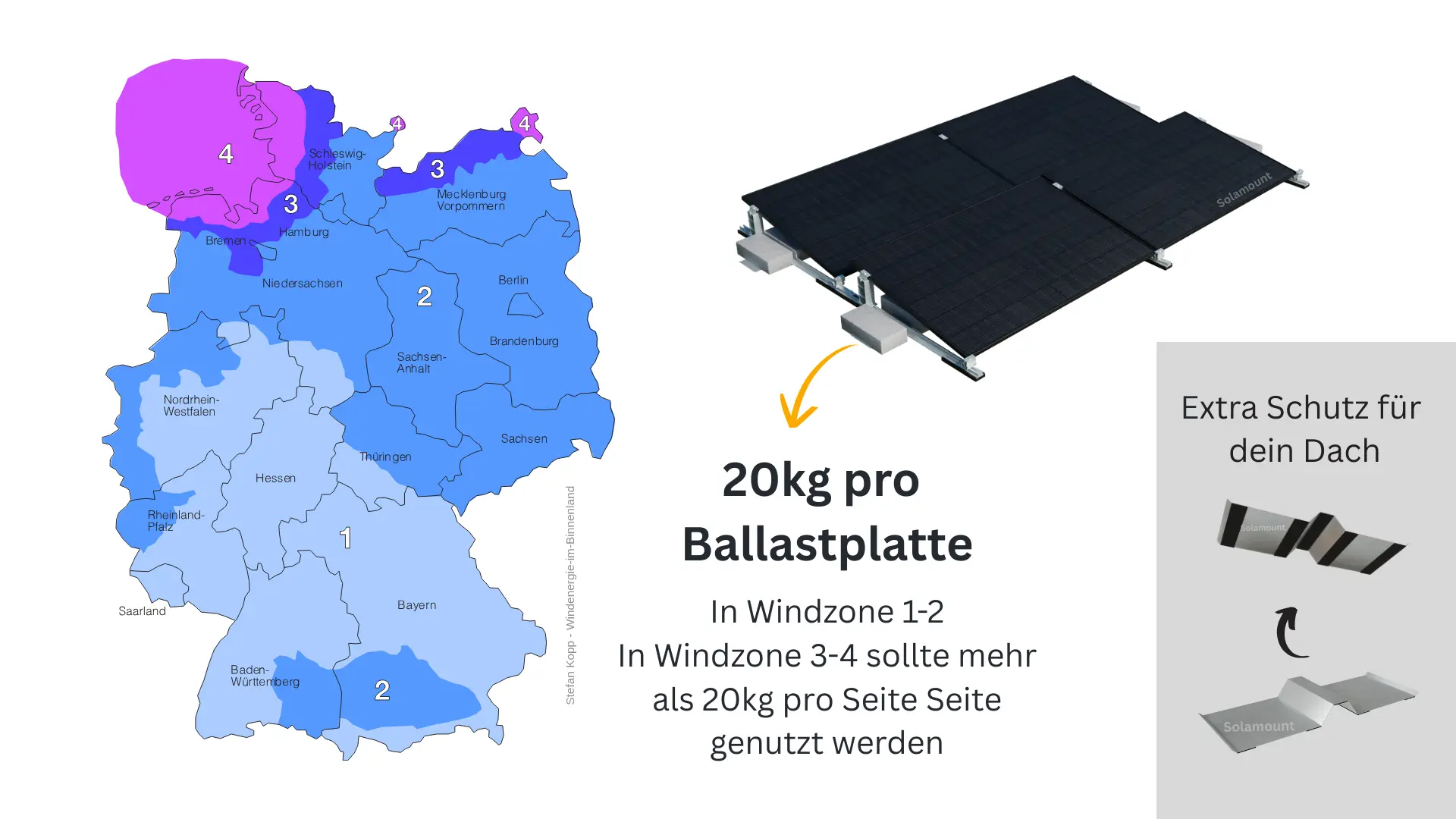

Standard-Ballastierung:

 In 90 % der Regionen (Windzone 1 & 2) reichen 20 kg pro Seite der Ballastplatte

Erhöhte Windlast:

 In Windzone 3 & 4 sollte mehr Gewicht pro Seite eingeplant werden

Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach



Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz

Stabilität erhöhen und Zusatz Gewicht reduzieren

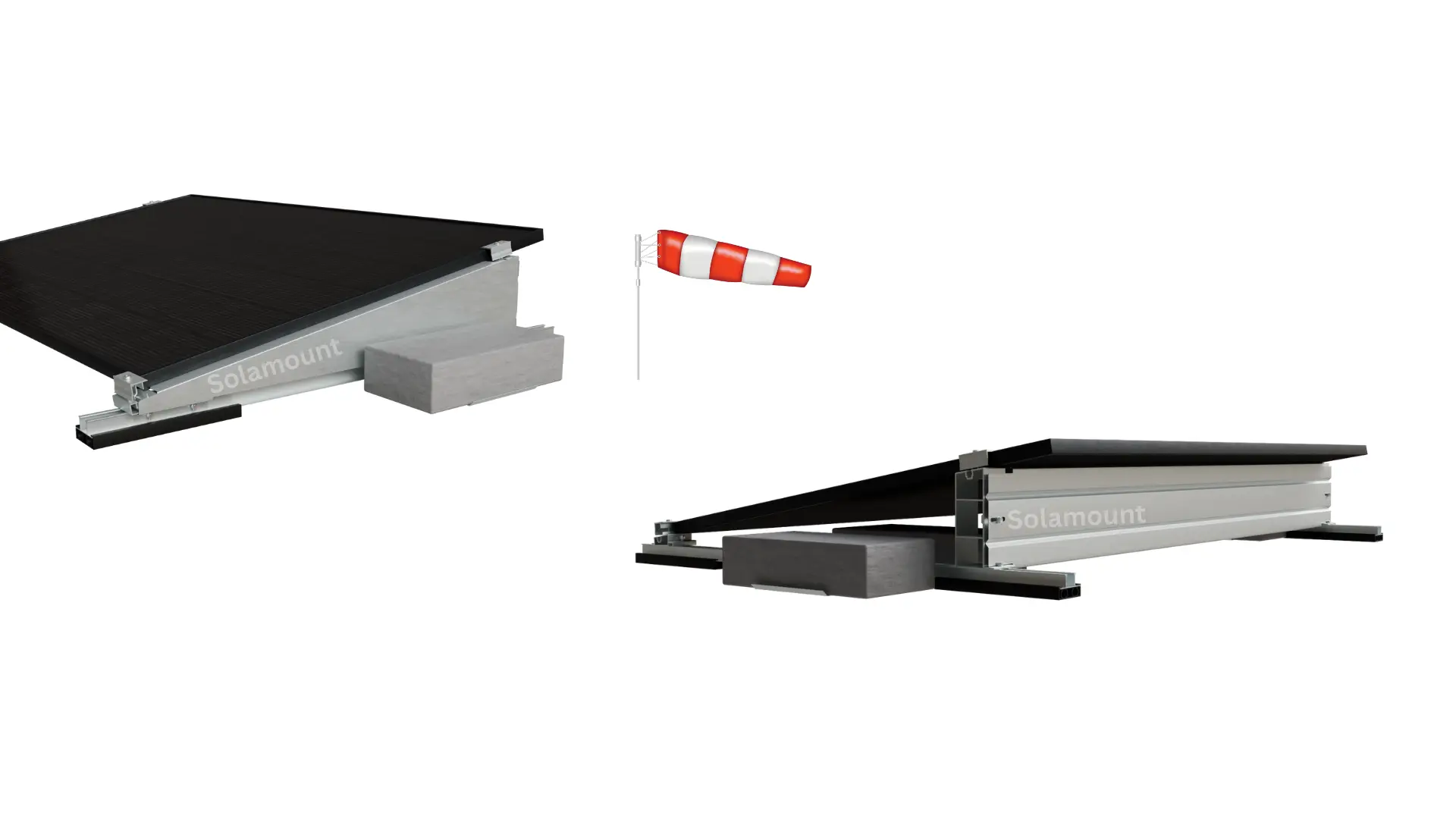

Zusätzlicher Windschutz

 Höhere Stabilität
 Weniger Ballast nötig

Windschutz seitlich

Windschutz hinten

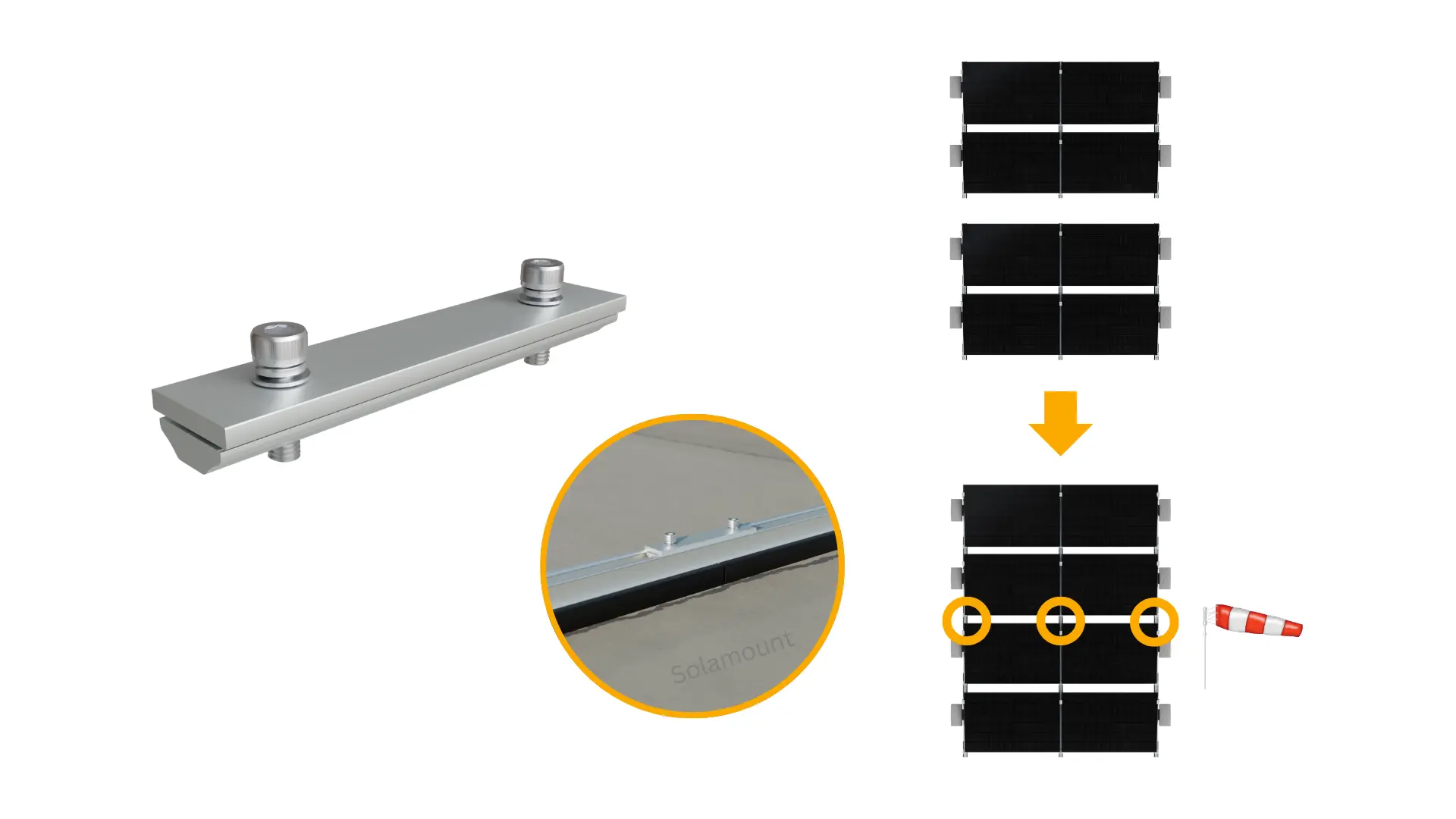

Zusätzliche Verbinder

Mehrere Halterungen können hintereinander verbunden werden
 Höhere Stabilität
 Weniger Ballast nötig

Verbindungsstück

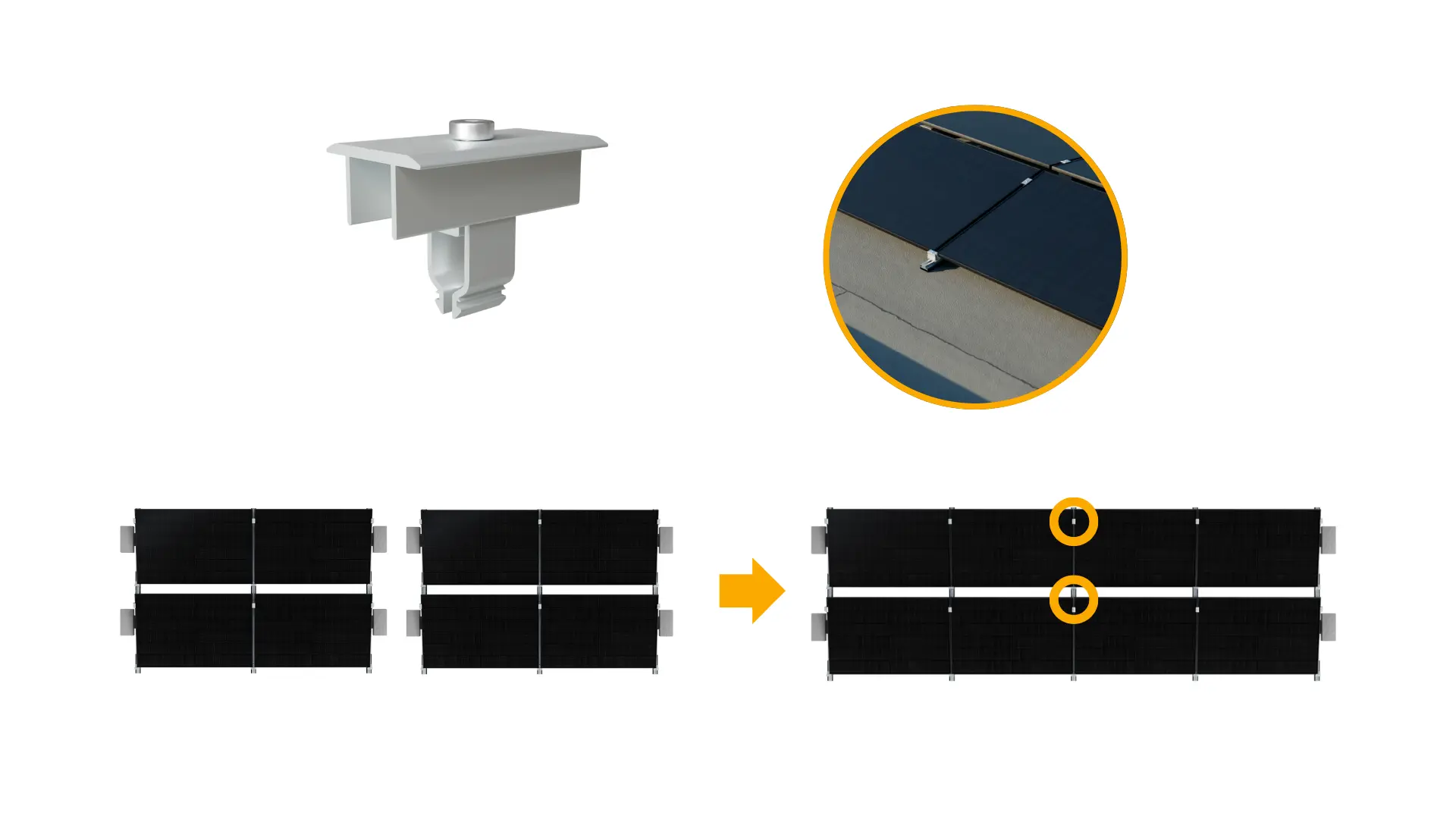

Zusätzliche Klemmen

Mehrere Halterungen können nebeneinander verbunden werden
 Höhere Stabilität
 Weniger Ballast nötig

Mittelklemme

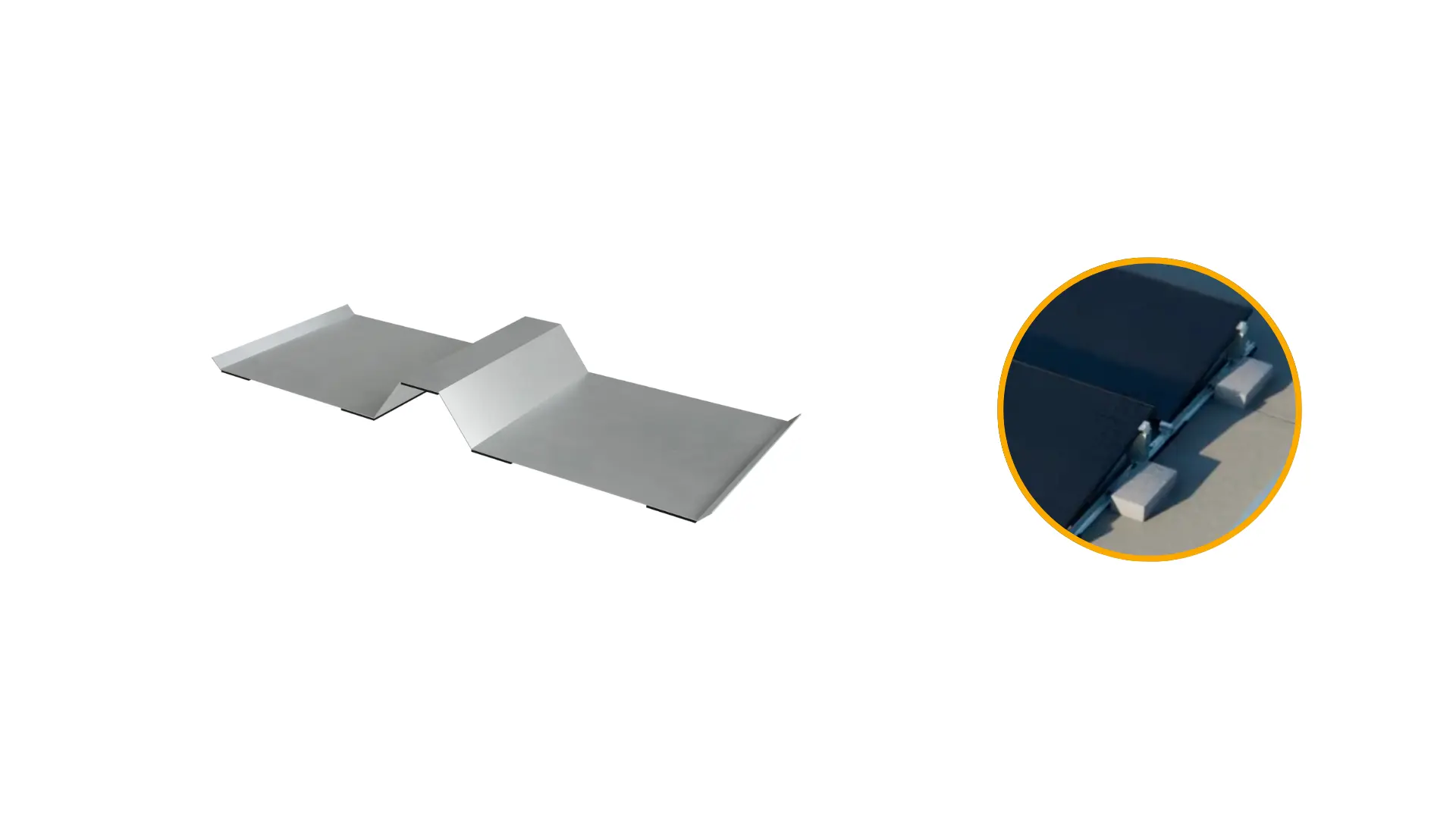

Zusätzliche Ballastplatte

Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen

Ballastplatte
