Halterung Flachdach für 6 Solarmodule | Silber

https://www.solarsale24.com/web/image/product.template/523/image_1920?unique=53838aa
(12 Rezensionen)

Lieferzeit: 14 Tage

249,90 € 249.9 EUR 249,90 €  zzgl. Versand inkl. MwSt.

249,90 €  zzgl. Versand inkl. MwSt.

Diese Kombination existiert nicht.

Das Produkt hat eine Mindestbestellmenge von 0 Stück.

Hochwertige Flachdachhalterung aus Edelstahl für 6 Module

Produktinformationen

  • Anwendungsbeispiele: Flachdach, Garage, Boden
  • Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
  • Winkel: 10°
  • Material: AL6005-T5, SUS304
  • Länge Solarmodul: < 2200mm
  • Breite Solarmodul: 990-1313mm
  • Höhe Solarmodul: 30-35mm
  • Gewicht: 13,4kg
  • Windlast: 60M/S
  • Schneelast: 1.4KN/M2
  • Garantie: 10 Jahre

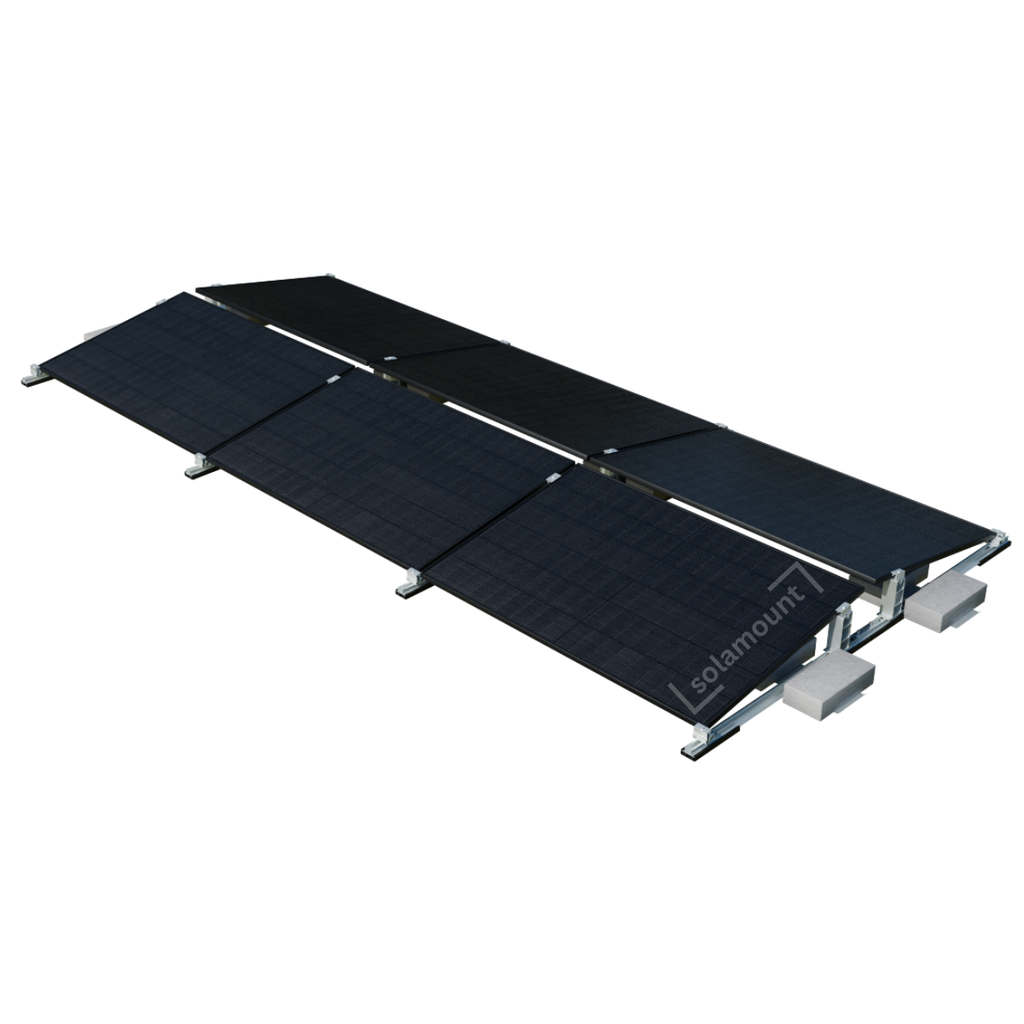

Flachdach Halterung auf Flachdach mit Full Black Modulen

Die Flachdachhalterung ist für 6 Solarmodule ausgelegt. Befestigt wird das Montagesystem durch Gewicht, weshalb eine Bohrung in das Dach nicht notwendig ist. Zur Befestigung können Gewichte mit ca. 19,44 kg pro Seite der Balastplatte genutzt werden. Die Unterkonstruktion kann mit Hilfe von Verbindern auch für beliebig große Flächen genutzt werden. Hierfür können Sie mehrere Flachdach Halterung Sets miteinander verbinden.

Je nach Gegebenheiten Ihres Dachs und seiner Ausrichtung kann auch die Flachdachhalterung für 4 Module eine interessante Option sein. Optisch bieten sich Full Black Module an. Die Ausrichtung kann je nach Dach angepasst werden. Falls Sie die zwei Reihen nicht vor oder hintereinander stellen möchten, können diese auch unabhängig voneinander gestellt werden.

Hergestellt aus hochwertigen Materialien

Wetterfest und langlebig

Einfache Bedienungsanleitung inklusive

Schnelle und unkomplizierte Montage

Die Flachdach-Halterung lässt sich schnell und unkompliziert montieren. Im nebenstehenden Video sehen Sie, wie die Halterung für das erste Modul aufgebaut wird.
In dem Video wird unsere Flachdachhalterung für ein Solarmodul installiert, die Vorgehensweise bleibt die selbe für die anderen Module. Die einzelnen Module werden mit den mitgelieferten Verbindungsstücken verbunden. Die Anordnung der einzelnen Module kann nach Belieben gewählt werden.

Je nach Ausrichtung können die Verbindungsstücke oben unterschiedlich montiert werden. So können Sie die Flachdach-Halterung flexibel an Ihre Wünsche anpassen.

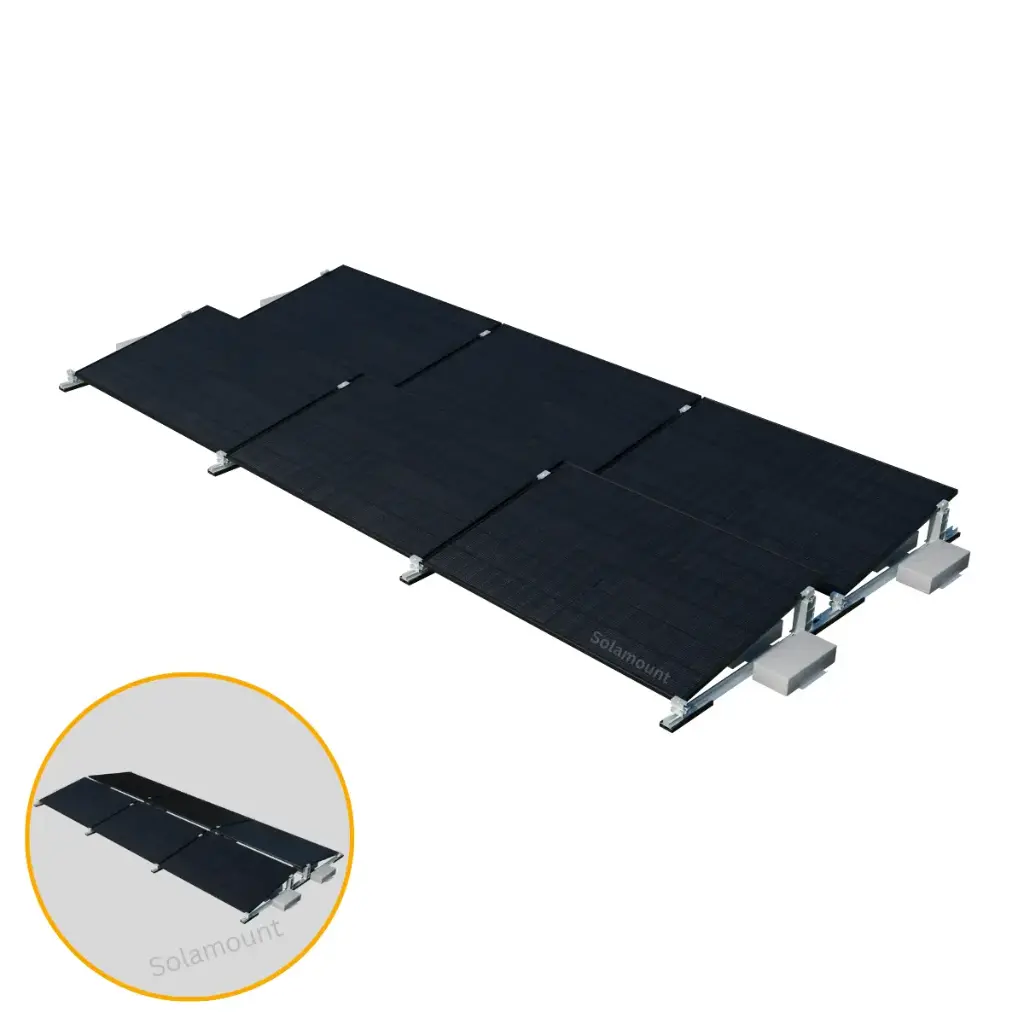

Süd-Süd oder Ost-West Ausrichtung möglich

Süd-Süd Ausrichtung: Die Halterung für das Flachdach kann unterschiedlich ausgerichtet werden werden. Sobald die Reihen hintereinander aufgestellt werden und gen Süden ausgerichtet werden, ist es eine Süd-Süd Ausrichtung. Das sorgt für den maximalen Ertrag

Ost-West Ausrichtung: Sobald die Reihen allerdings in zwei unterschiedliche Richtungen geneigt sind, und gen Osten bzw. Westen ausgerichtet werden ist es eine Ost-West Ausrichtung. Diese bietet sich vor allem an, wenn Sie keinen Speicher haben und vor allem Morgens und Abends einen hohen Stromverbrauch haben.

Ausrichtung Süd-Süd vs. Ost-West Ausrichtung

Vorteile einer Ost-West Ausrichtung beim Flachdach

Das Set hat eine vorgegebene Neigung von 10°. Bei einem Neigungswinkel bis zu 15° ist es nicht notwendig. Daher sind Flachdachanlagen hervorragend für eine Ost-West Ausrichtung geeignet. Hierbei liegt der Fokus auf dem Eigenverbrauch.

Ein flacher Neigungswinkel sorgt für einen höheren Ertrag. Dementsprechend ist ein Neigungswinkel von 10° optimal, um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.

Zudem können die Module bei einer Ost-West Ausrichtung deutlich näher aneinander stehen, wodurch mehr Module auf die gleiche Fläche passen, als bei einer Süd Ausrichtung.

Vor und Nachteile von Süd-Süd und Ost-West Ausrichtung

Bei einer Süd-Süd Ausrichtung ist der Höhepunkt des Ertrags zur Mittagszeit, während die Anlage bei einer Ost-West vergleichsweise mehr Strom Morgens und Abends produziert.

Auch, wenn eine Süd Ausrichtung absolut mehr Ertrag liefert, kann eine Ost-West Ausrichtung für Sie sinnvoller sein, wenn sie in den Morgen- und Abendstunden mehr verbrauchen. Berücksichtigt man dynamische Strompreise verstärkt es den Effekt, da der Strom morgens und abends am teuersten ist.

Falls Sie ausreichend Speicherkapazität haben oder einen besonders hohen Verbrauch zur Mittagszeit, macht eine Süd-Süd Ausrichtung mehr Sinn.


Bestandteile des 6er Flachdach Halterungs-Sets

Aluschiene

Material: AL6005-T5

Maße: 1.280 mm

Menge: 8 Stück

Dichtung für die Enden der Aluschiene

Material: EPDM

Maße: 300 mm

Menge: 16

Verbindungsstück

Material: AL6005-T5 & SU304/316

Maße: 150 mm

Menge: 4

Verbindungsstück zwischen Aluschiene und Klemmen (unten)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Verbindungsstück zwischen Aluschiene und Klemmen (oben)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Endklemme (unten)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Endklemme (oben)

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 4

Mittelklemme

Material: AL6005-T5 & SU304/316

Maße: 70 mm

Menge: 8

Ballast Platte

Material: AL6005-T5 & SU304/316

Menge: 8

Produkt

Bezeichnung

Material

mm

Menge


Aluschiene

AL6005-T5

1280mm

8 Stück


Dichtung für die Enden der Aluschiene

(zwei pro Schiene)

EPDM

300mm

16 Stück


Verbindungsstück

(damit können die Aluschienen miteinander verbunden werden)

AL6005-T5 &

SU304/316

150mm

4 Stück


Verbindungsstück zwischen Aluschiene und Klemmen (unten)

AL6005-T5 &

SU304/316

70mm

8 Stück


Verbindungsstück zwischen Aluschiene und Klemmen (oben)

AL6005-T5 &

SU304/316

70mm

8 Stück


Endklemme (unten)

AL6005-T5 &

SU304/316

70mm

8 Stück


Endklemme (oben)

AL6005-T5 &

SU304/316

70mm

4 Stück


Mittelklemme

AL6005-T5 &

SU304/316

70mm

8 Stück


Balastplatte

(hält die Gewichte)

AL6005-T5 &


Auflagefläche pro Seite 200mmx200mm

8 Stück
