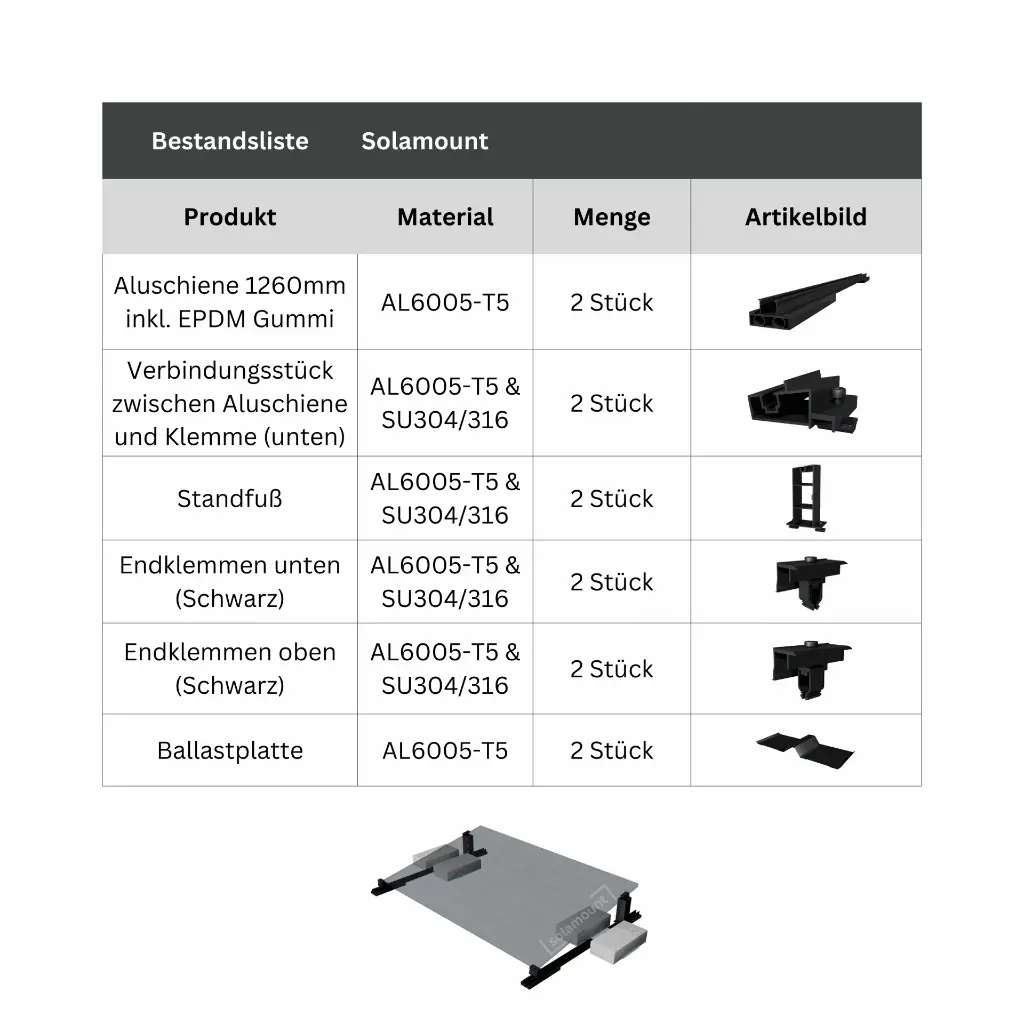

Mittelklemme
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 0 Stück

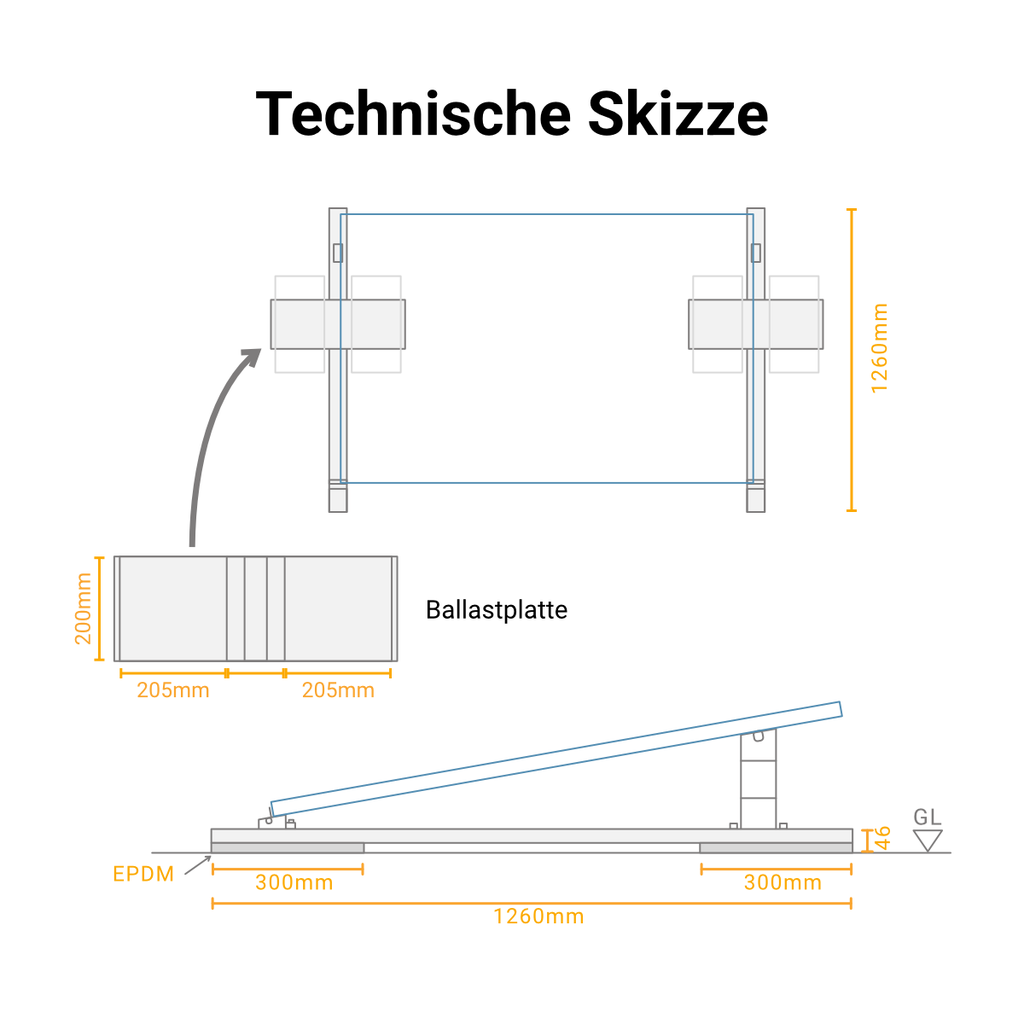

Ballastplatte
Kann beispielsweise mit Sandsäcken oder Ziegelsteinen beschwert werden.
Material: AL6005-T5
Maße: 200 mm x 200 mm
Menge: 2 Stück
Verbindungsstück zwischen Aluschiene und Klemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Endklemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Endklemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück

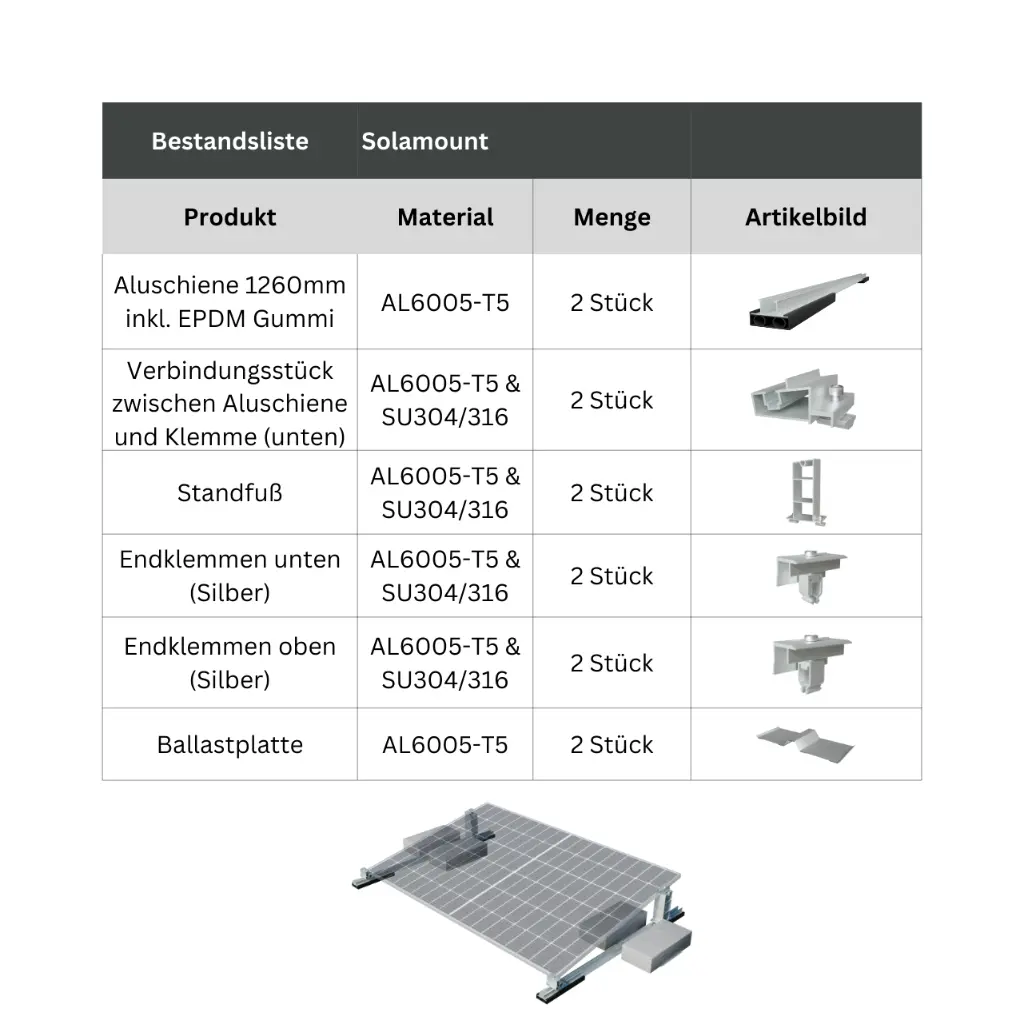

Aluschiene
Material: AL6005-T5
Maße: 1.260 mm
Menge: 2 Stück
Dichtung für die Enden der Aluschiene
Material: EPDM
Maße: 300 mm
Menge: 4 Stück
Verbindungsstück zwischen Aluschiene und Klemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück

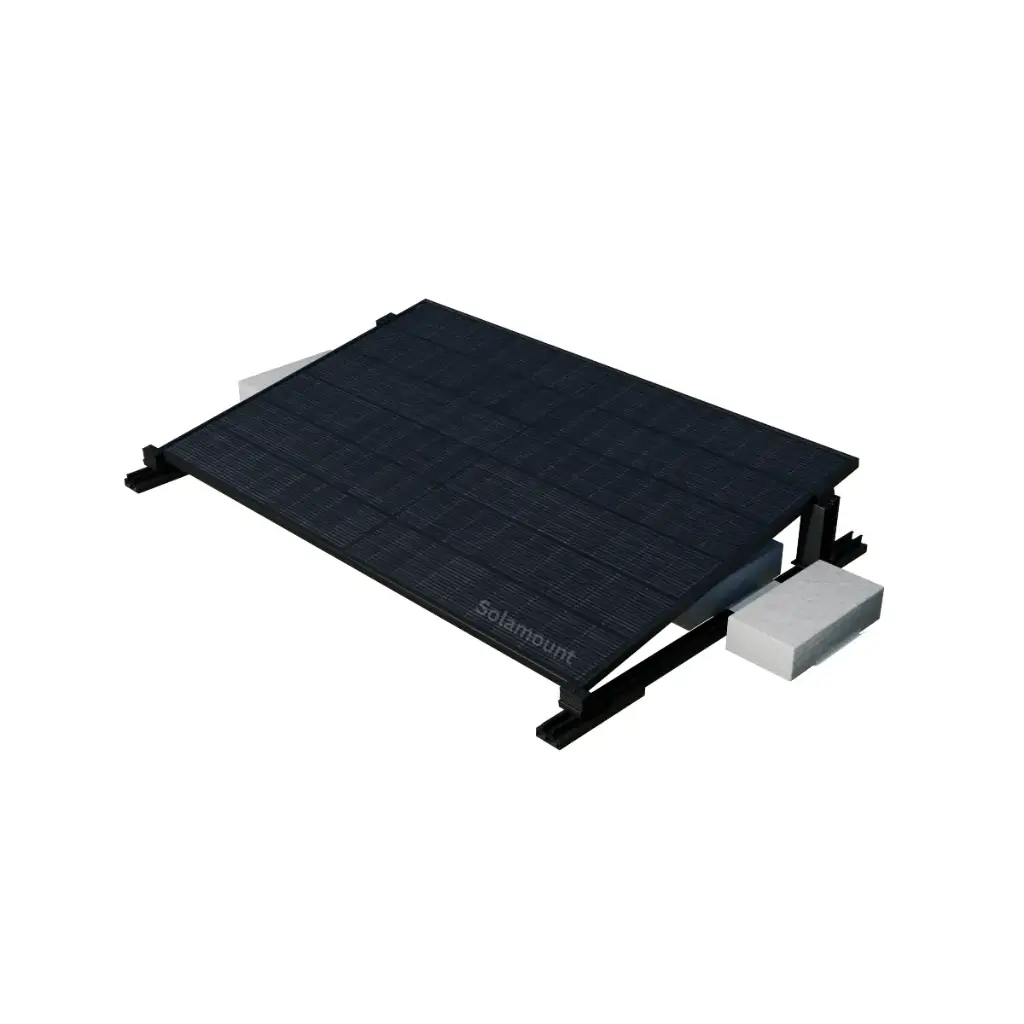

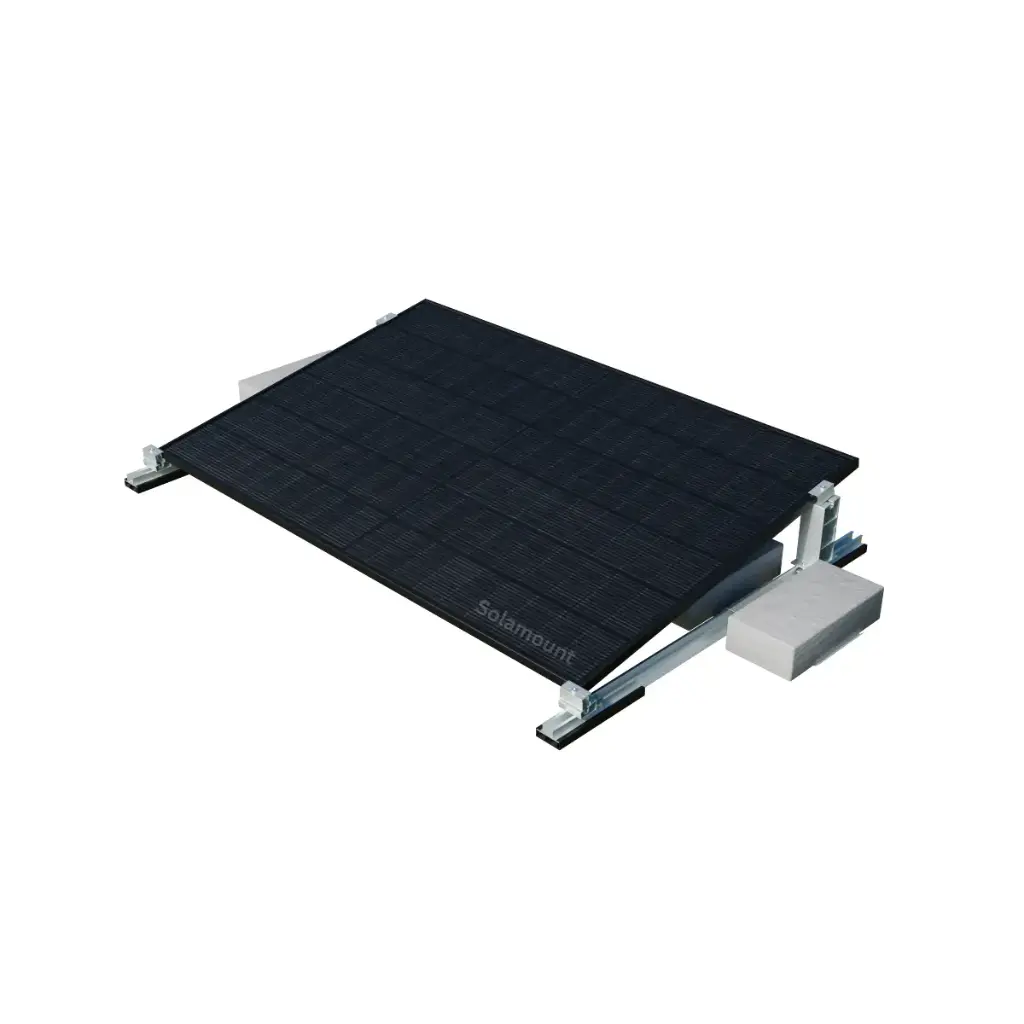

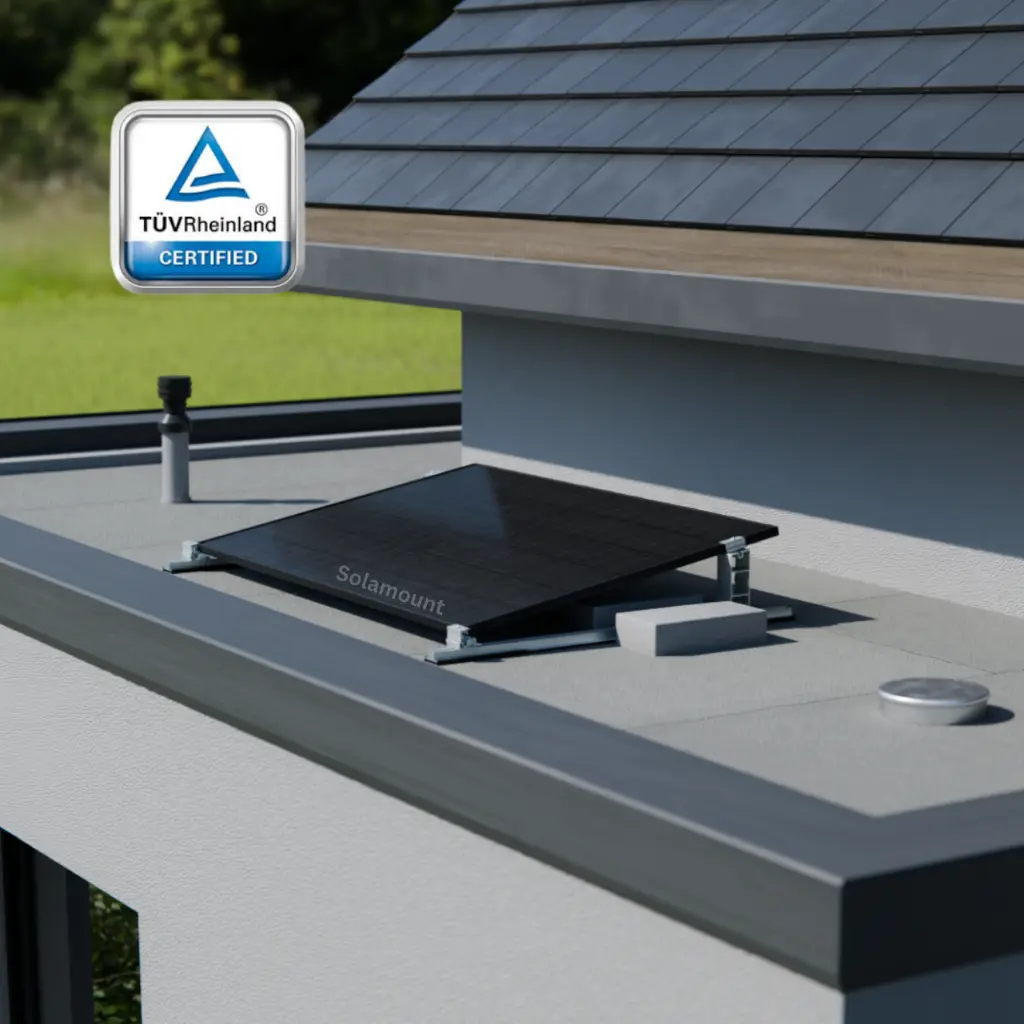

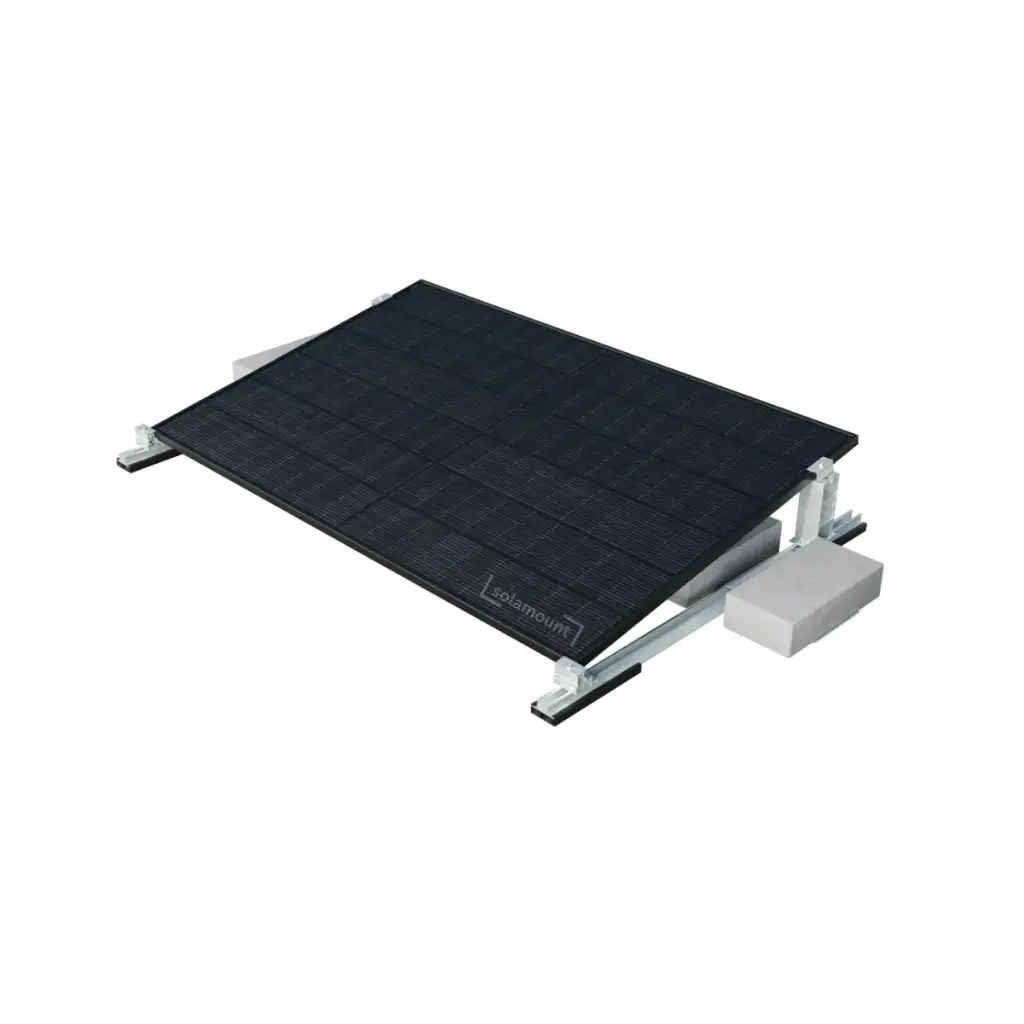

Premium Flachdach Halterung für 1 Solarmodul
Befestigung mit Gewicht (20kg pro Ballastplatte)

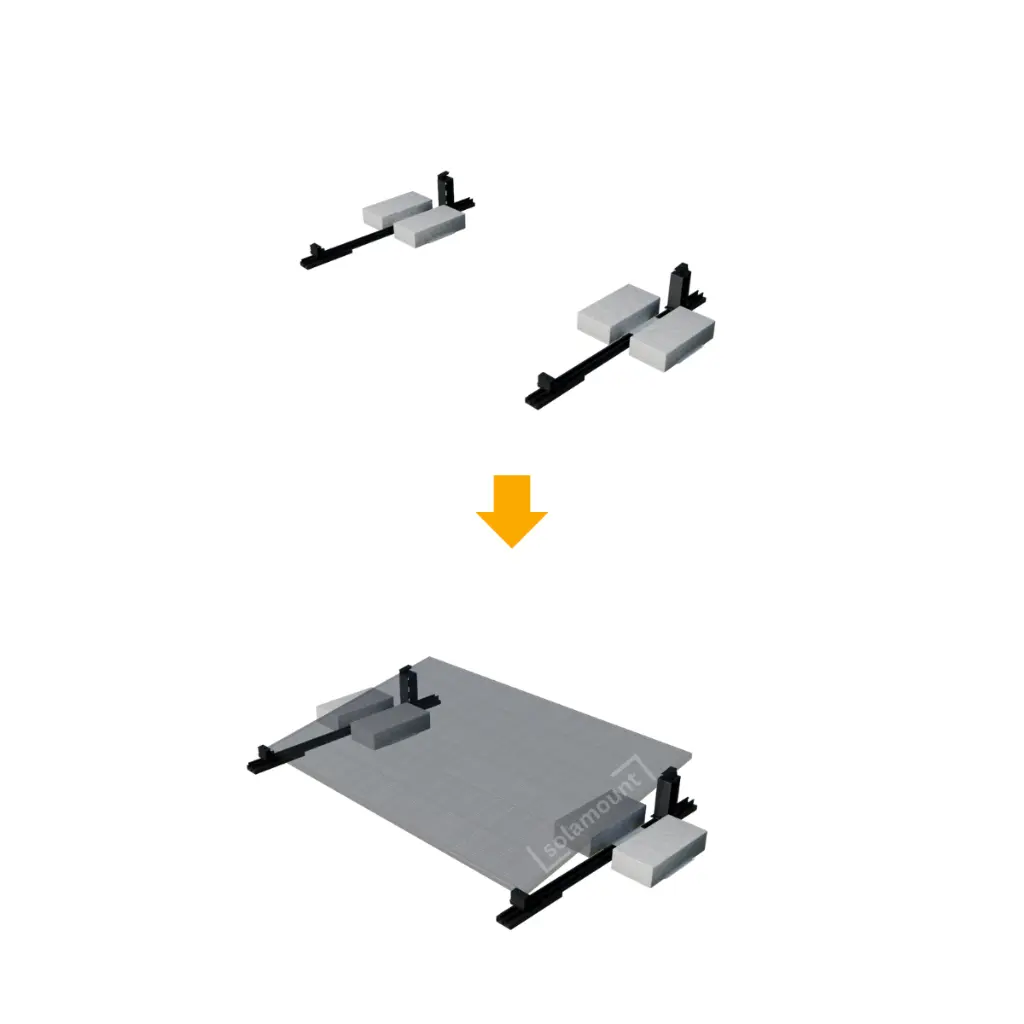

Schnelle und unkomplizierte Montage
In Selbstaufbau möglich
Ost-West oder Süd-Ausrichtung
- Anwendungsbeispiele: Flachdach, Garage, Boden
- Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
- Winkel: 10°
- Material: AL6005-T5, SUS304

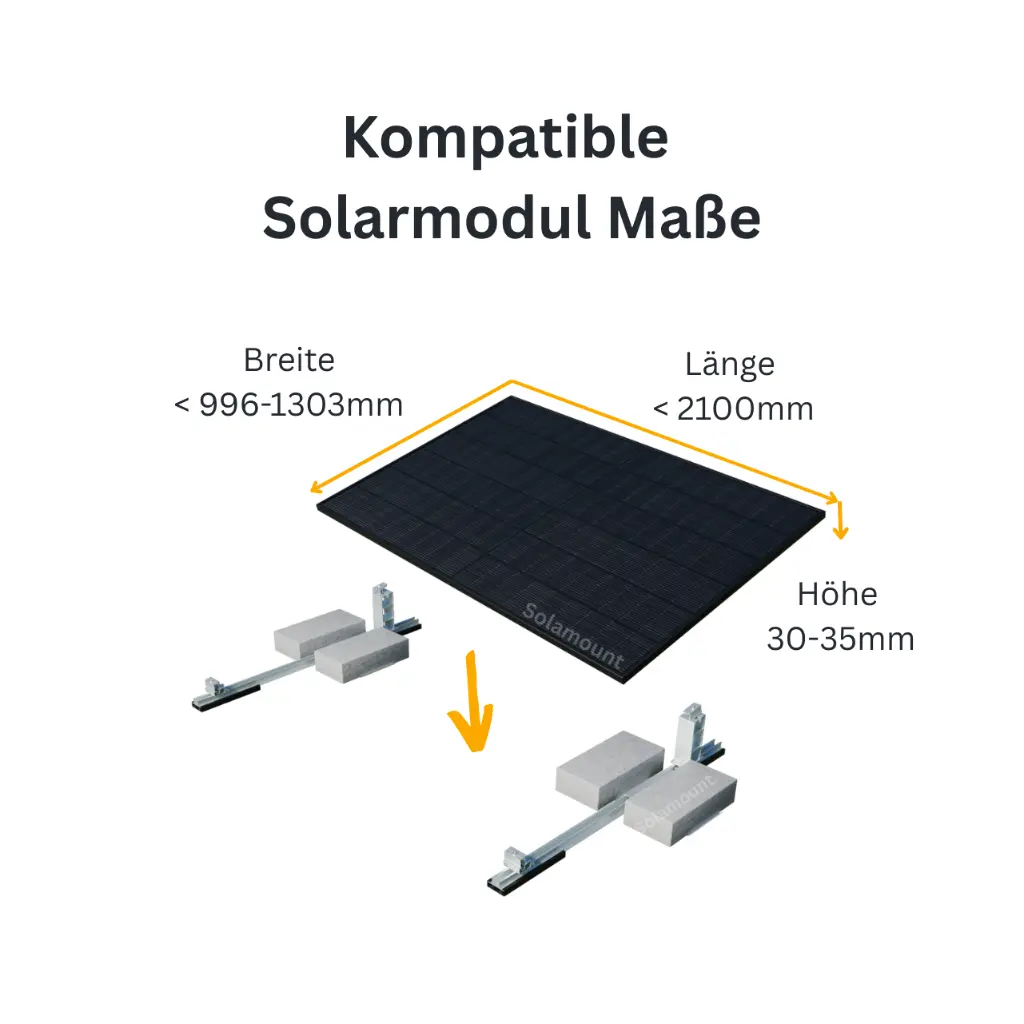

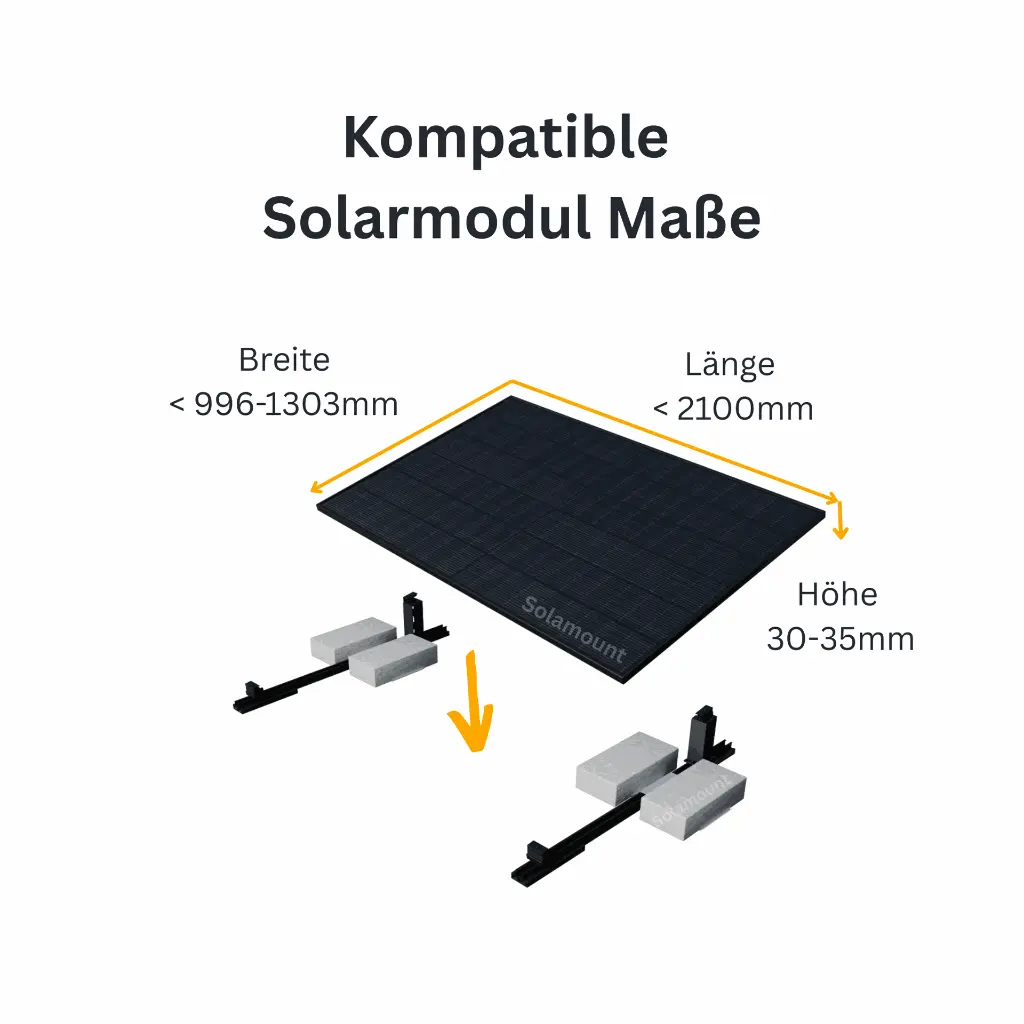

- Länge Solarmodul: < 2100 mm
- Breite Solarmodul: 996-1303 mm
- Höhe Solarmodul: 30-35 mm
- Gewicht: 13,4 kg
- Windlast: 60 m/s
- Schneelast: 1.4 kN/m²
- Garantie: 10 Jahre
Bei XL-Modulen (über 1776 mm Länge) sollte in der Anleitung des Modulherstellers nachgeschaut werden, ob diese Art der Befestigung freigegeben wird.
Vorteile Neigungswinkel von 10 Grad
Die Flachdachhalterung hat eine feste Neigung von 10°
optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.
Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.

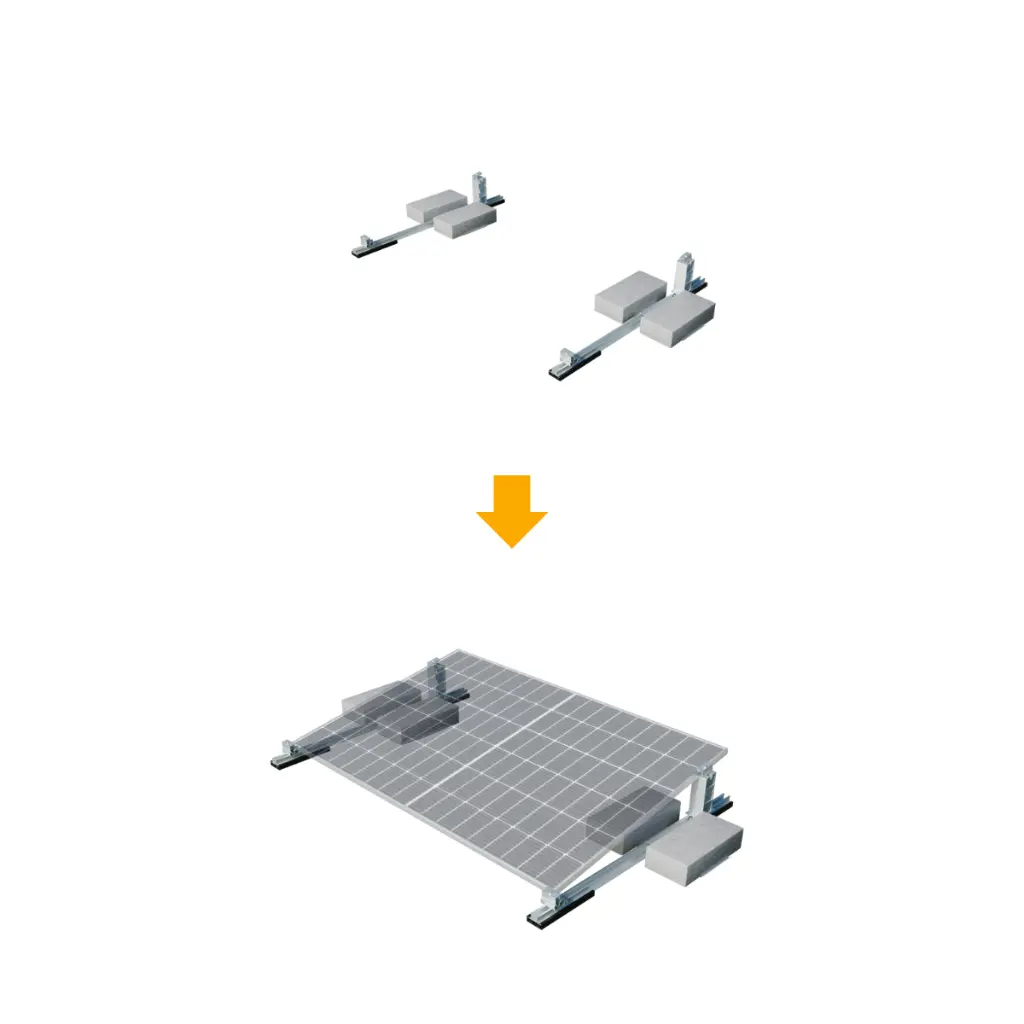

Halterung Flachdach
für 1 Solarmodul, Befestigung mit Gewicht

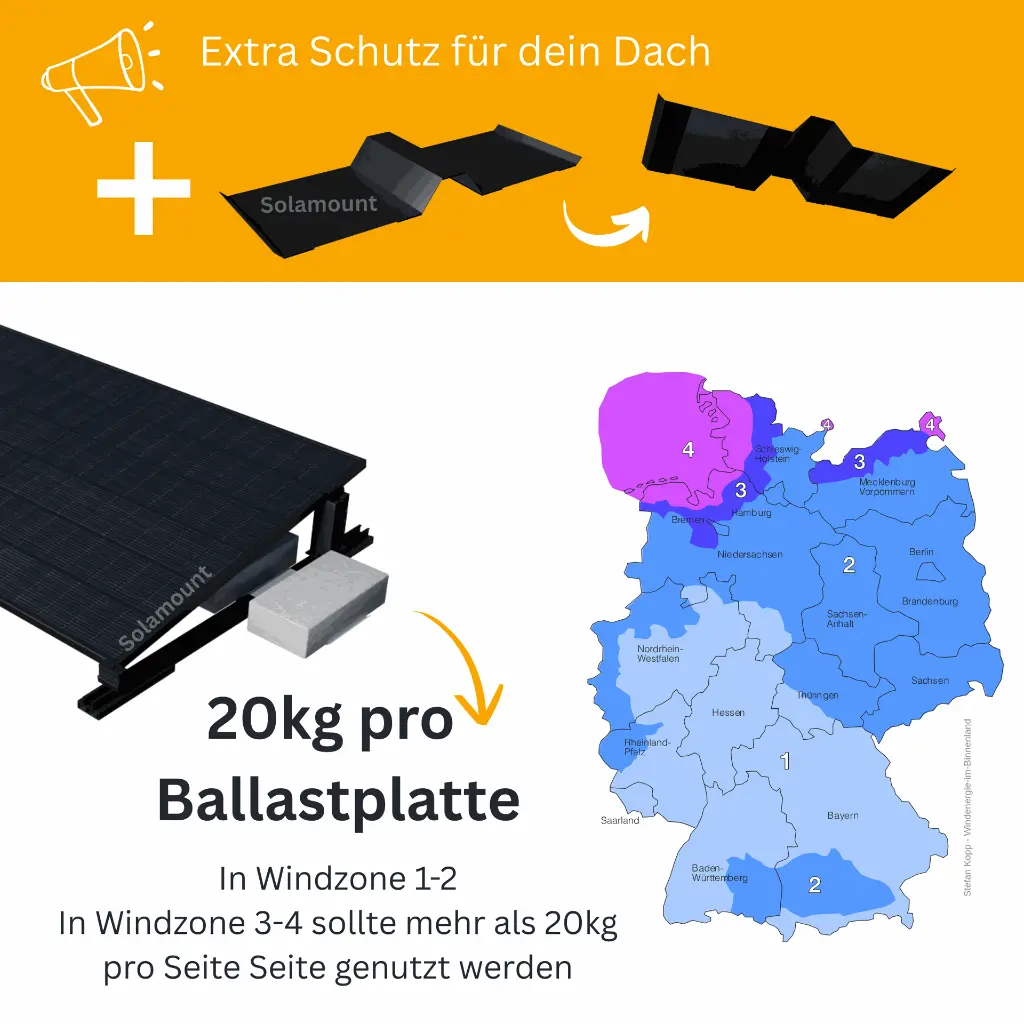

20 kg pro Seite der Ballastplatte zur Befestigung

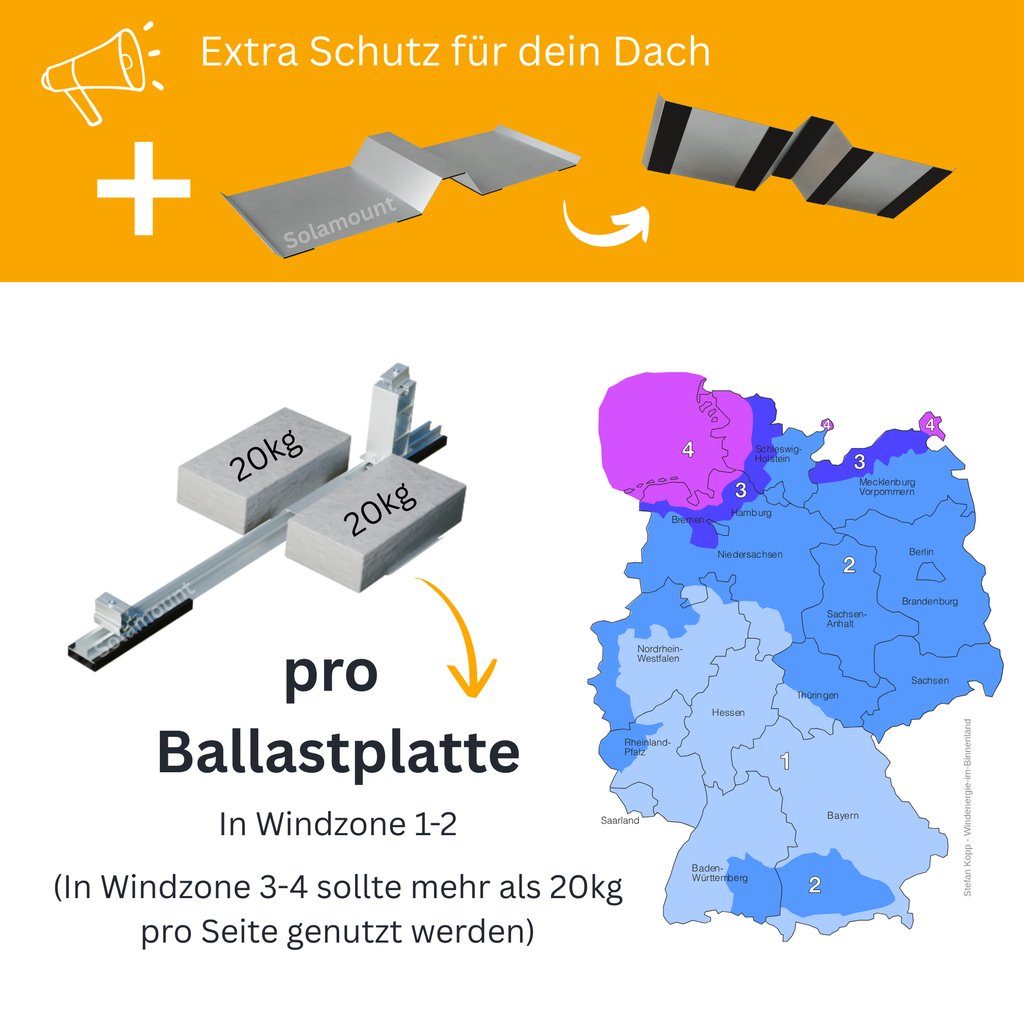

Standard-Ballastierung:
In 90 % der Regionen (Windzone 1 & 2) reichen 20 kg pro Seite der Ballastplatte
Erhöhte Windlast:
In Windzone 3 & 4 sollte mehr Gewicht pro Seite eingeplant werden
Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach
Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz
Stabilität erhöhen und Zusatz Gewicht reduzieren

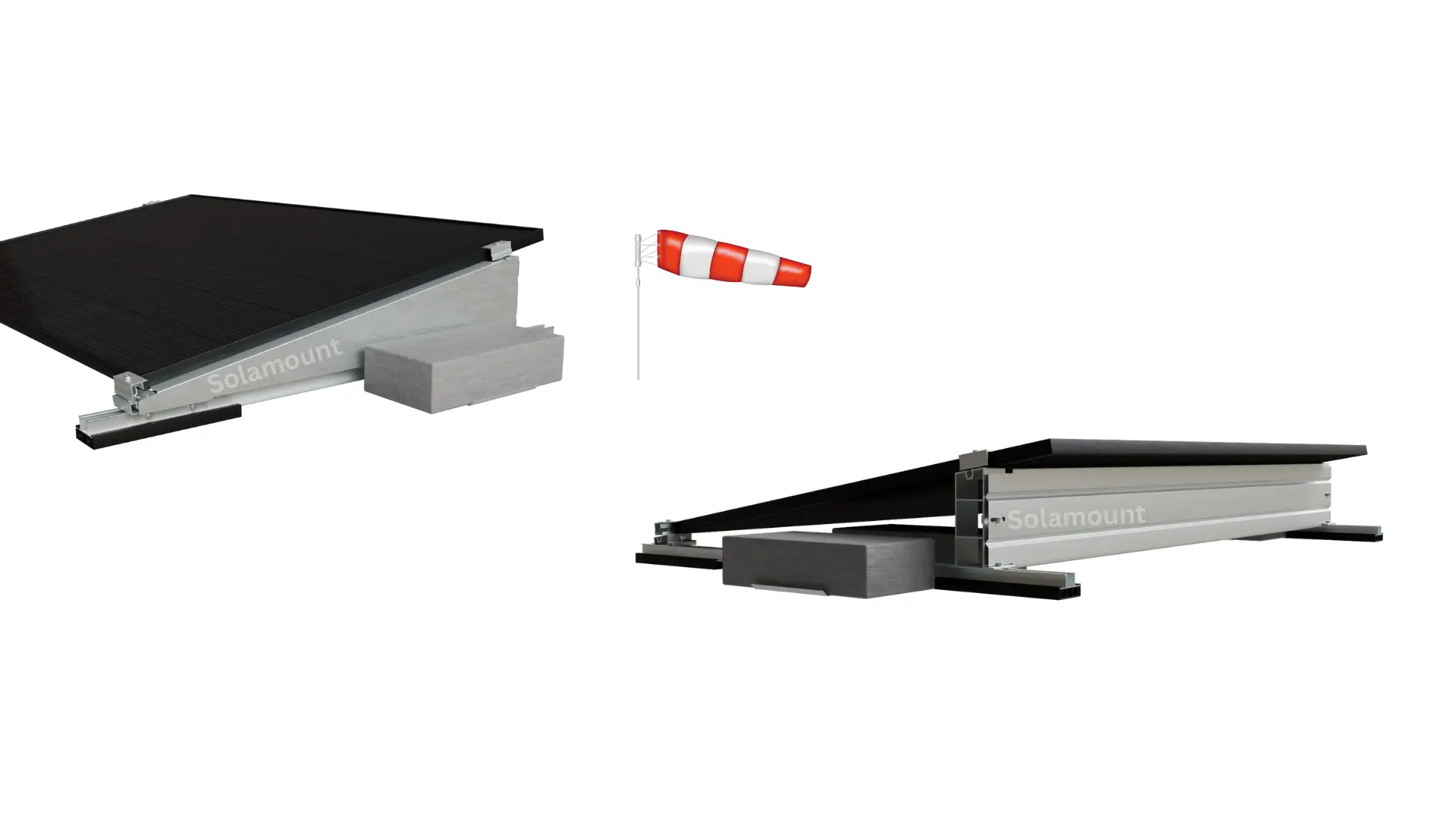

Zusätzlicher Windschutz
Höhere Stabilität
Weniger Ballast nötig
Windschutz seitlich
Windschutz hinten

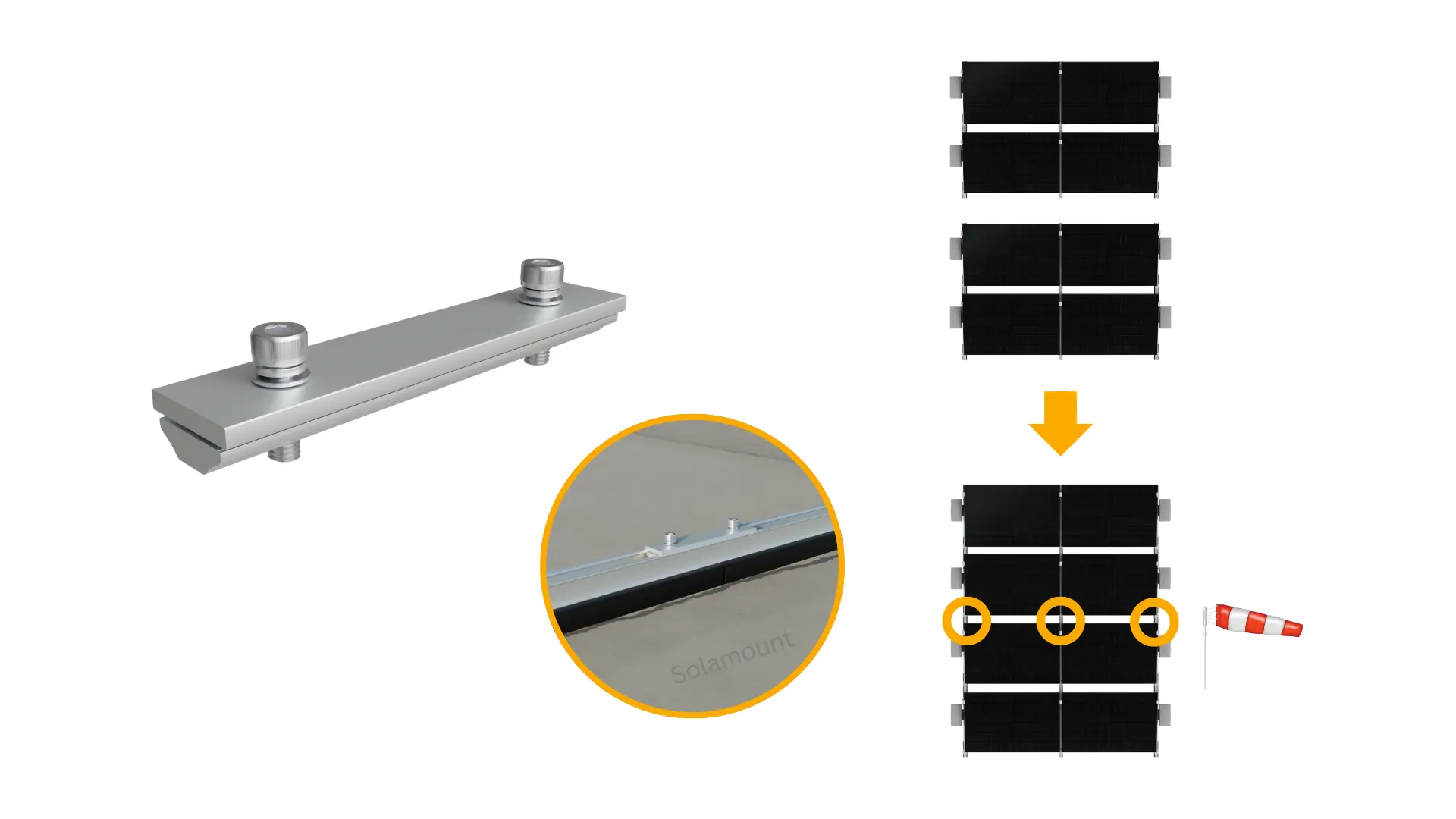

Zusätzliche Verbinder
Mehrere Halterungen können hintereinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Verbindungsstück
Zusätzliche Klemmen
Mehrere Halterungen können nebeneinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Mittelklemme

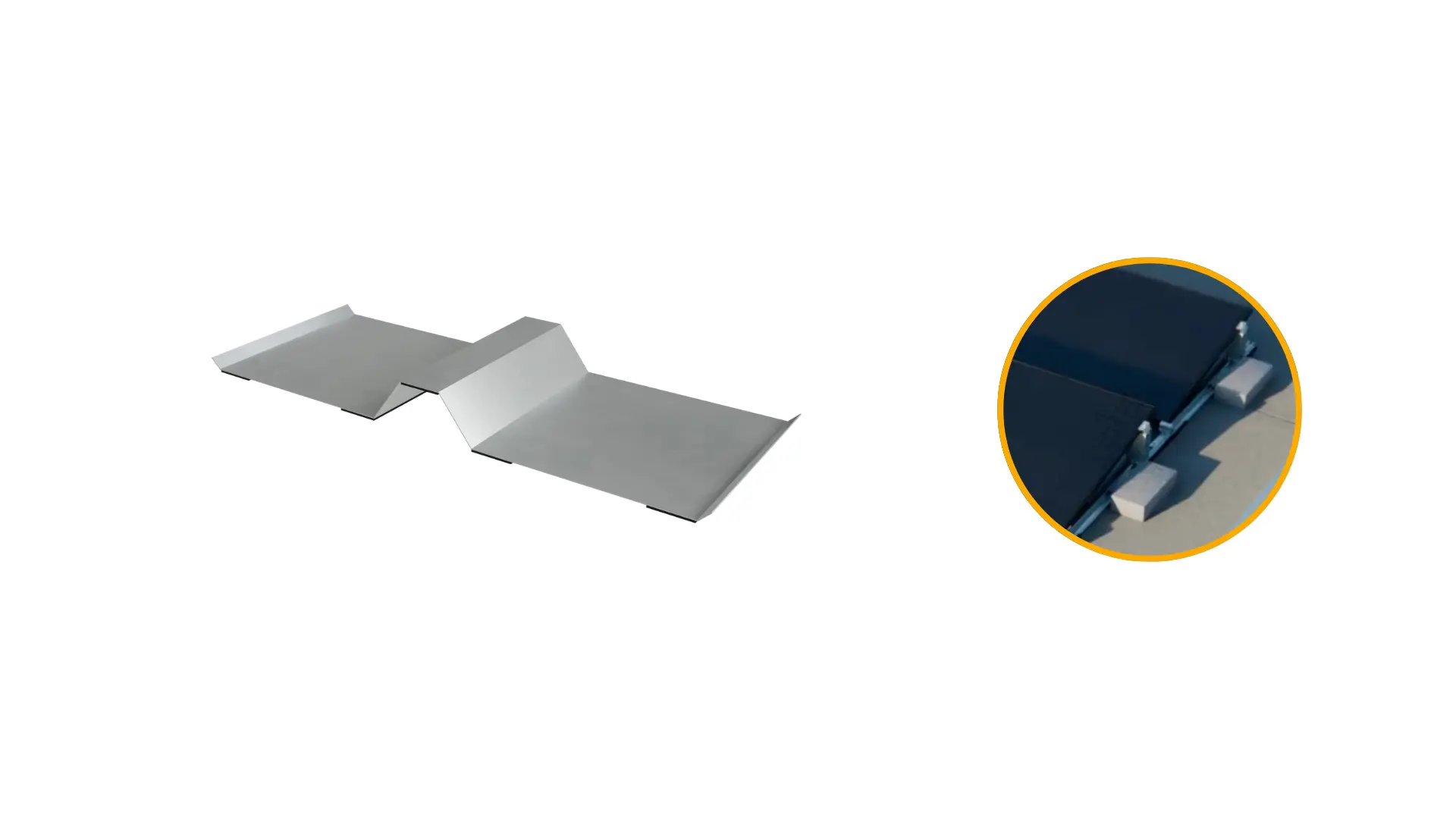

Zusätzliche Ballastplatte
Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen
Ballastplatte
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe auswählen:
inkl. Windschutz, zusätzliche Verbinder & Klemmen
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe auswählen:
Inkl. Windschutz, zusätzliche Verbinder & Klemmen
Mittelklemme
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 0 Stück
Ballastplatte
Kann beispielsweise mit Sandsäcken oder Ziegelsteinen beschwert werden.
Material: AL6005-T5
Maße: 200 mm x 200 mm
Menge: 2 Stück
Verbindungsstück zwischen Aluschiene und Klemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Endklemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Endklemme (oben)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Aluschiene
Material: AL6005-T5
Maße: 1.260 mm
Menge: 2 Stück
Dichtung für die Enden der Aluschiene
Material: EPDM
Maße: 300 mm
Menge: 4 Stück
Verbindungsstück zwischen Aluschiene und Klemme (unten)
Material: AL6005-T5 & SU304/316
Maße: 70 mm
Menge: 2 Stück
Premium Flachdach Halterung für 1 Solarmodul
Befestigung mit Gewicht (20kg pro Ballastplatte)
Schnelle und unkomplizierte Montage
In Selbstaufbau möglich
Ost-West oder Süd-Ausrichtung
- Anwendungsbeispiele: Flachdach, Garage, Boden
- Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
- Winkel: 10°
- Material: AL6005-T5, SUS304
- Länge Solarmodul: < 2100 mm
- Breite Solarmodul: 996-1303 mm
- Höhe Solarmodul: 30-35 mm
- Gewicht: 13,4 kg
- Windlast: 60 m/s
- Schneelast: 1.4 kN/m²
- Garantie: 10 Jahre
Bei XL-Modulen (über 1776 mm Länge) sollte in der Anleitung des Modulherstellers nachgeschaut werden, ob diese Art der Befestigung freigegeben wird.
Vorteile Neigungswinkel von 10 Grad
Die Flachdachhalterung hat eine feste Neigung von 10°
optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.
Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.
Halterung Flachdach
für 1 Solarmodul, Befestigung mit Gewicht
20 kg pro Seite der Ballastplatte zur Befestigung
Standard-Ballastierung:
In 90 % der Regionen (Windzone 1 & 2) reichen 20 kg pro Seite der Ballastplatte
Erhöhte Windlast:
In Windzone 3 & 4 sollte mehr Gewicht pro Seite eingeplant werden
Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach
Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz
Stabilität erhöhen und Zusatz Gewicht reduzieren
Zusätzlicher Windschutz
Höhere Stabilität
Weniger Ballast nötig
Windschutz seitlich
Windschutz hinten
Zusätzliche Verbinder
Mehrere Halterungen können hintereinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Verbindungsstück
Zusätzliche Klemmen
Mehrere Halterungen können nebeneinander verbunden werden
Höhere Stabilität
Weniger Ballast nötig
Mittelklemme
Zusätzliche Ballastplatte
Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen
Ballastplatte
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe auswählen:
inkl. Windschutz, zusätzliche Verbinder & Klemmen
Komplettset: Keine Einzelteile
Reihen und Anzahl der Solarmodule pro Reihe auswählen:
Inkl. Windschutz, zusätzliche Verbinder & Klemmen
