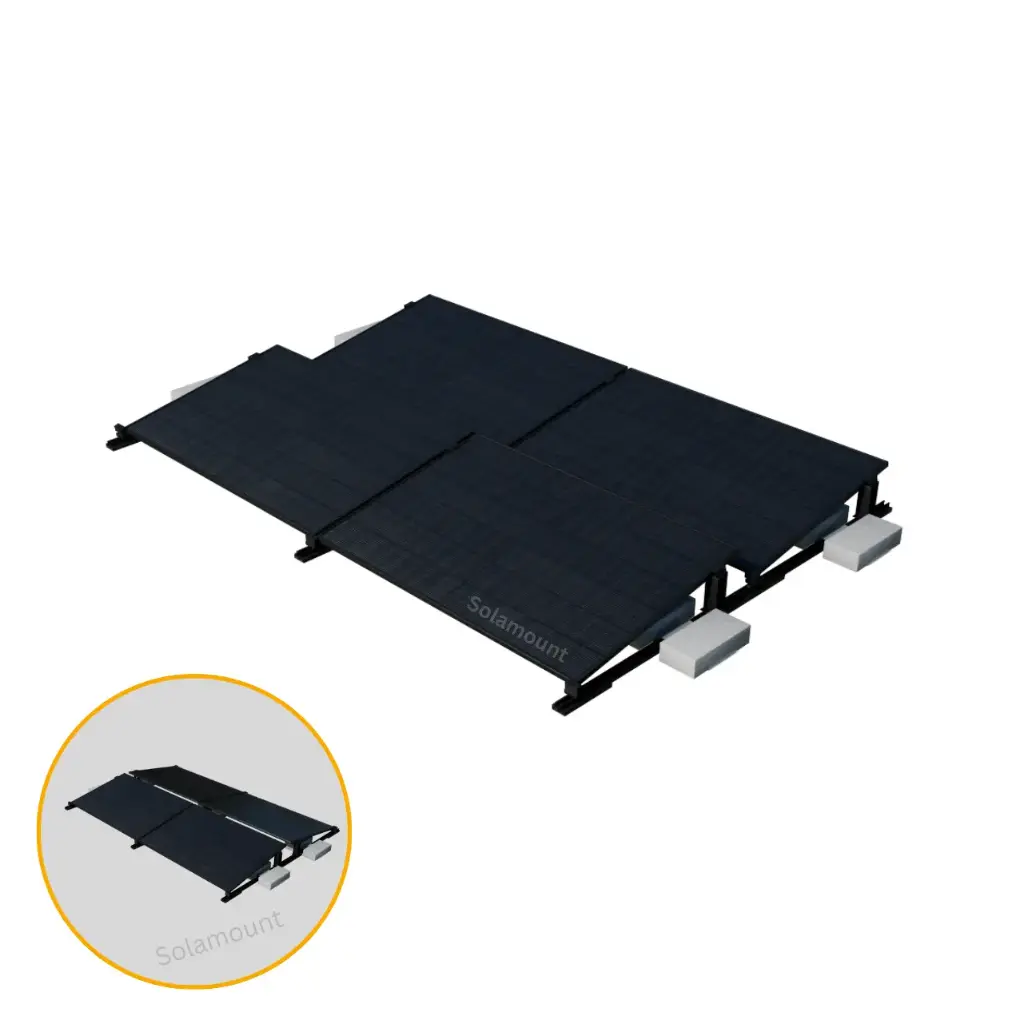

Premium Flachdach Halterung aus Aluminium und Edelstahl

​ Befestigung mit Gewicht (20kg pro Ballastplatte)

​ Schnelle und unkomplizierte Montage

​ In Selbstaufbau möglich

​ Ost-West oder Süd-Ausrichtung

Detaillierte Produktinformationen

• Anwendungsbeispiele: Flachdach, Garage, Boden
• Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
• Winkel: 10°
• Material: AL6005-T5, SUS304
• Länge Solarmodul: < 2100 mm
• Breite Solarmodul: 996-1303 mm
• Höhe Solarmodul: 30-35 mm
• Gewicht: 13,4 kg
• Windlast: 60 m/s
• Schneelast: 1.4 kN/m²
• Garantie: 10 Jahre

Mögliche Ausrichtungen

Die Flachdach Halterung für vier Solarmodule kann unterschiedlich ausgerichtet werden.

Süd Ausrichtung

​ Verbrauch eher tagsüber
​ Maximaler Gesamtertrag​​

Ost-West Ausrichtung

​ Verbrauch morgens und abends
​ Gleichmäßiger Ertrag über den Tag

Ohne Verbinder

​ Süd-Ost oder Süd-West möglich
​ Module auch nebeneinander stellbar

Vorteile Neigungswinkel von 10 Grad

Die Flachdachhalterung hat eine feste Neigung von 10°

​ optimal um den Ertrag möglichst hoch zu halten aber gleichzeitig Regen und Schmutz abfließen zu lassen.

Bei einem Neigungswinkel unter 15° ist kein zusätzlicher Abstand zwischen den Reihen notwendig.

20kg pro Seite der Ballastplatte zur Befestigung

Standard-Ballastierung:

​ In 90 % der Regionen (Windzone 1 & 2) reichen 20 kg pro Seite der Ballastplatte

Erhöhte Windlast:

​ In Windzone 3 & 4 sollte mehr Gewicht pro Seite eingeplant werden

​

Ballastplatten mit Gummistreifen auf der Unterseite → schützt das Dach



Aluschienen mit EPDM-Gummis → verhindern Rutschen und Kratz

Stabilität erhöhen und Zusatz Gewicht reduzieren

Zusätzlicher Windschutz

​ Höhere Stabilität
​ Weniger Ballast nötig

​ Windschutz seitlich
​ Windschutz hinten

Zusätzliche Verbinder

Mehrere Halterungen können hintereinander verbunden werden
​ Höhere Stabilität
​ Weniger Ballast nötig

​ Verbindungsstück

Zusätzliche Klemmen

Mehrere Halterungen können nebeneinander verbunden werden
​ Höhere Stabilität
​ Weniger Ballast nötig

​ Mittelklemme

Zusätzliche Ballastplatte

Falls beispielsweise in Windzone 3 oder 4 mehr Gewicht genutzt werden soll, kann eine zusätzliche Ballastplatte helfen

​ Ballastplatte

Komplettset: Keine Einzelteile

Reihen und Anzahl der Solarmodule pro Reihe auswählen:

inkl. Windschutz, Zusätzlichen Verbindern & Klemmen

Zum Komplettset
